Katup Solenoid Tahan Ledakan Seri 50-VFE / 50-VPE yang Dioperasikan Pilot

Merek:SOLH oleh Teknologi Richge

 I. Ikhtisar Produk

     Seri SOLH 50 adalah lini produk katup solenoid tahan ledakan yang dioperasikan pilot dan tahan api yang dibagi menjadi dua model inti:

     --50-VFE: katup solenoid tahan api 5/2 arah

     --50-VPE: Katup solenoid tahan api 3/2 arah

     Seluruh seri disertifikasi dengan sertifikasi tahan api Ex d Ⅱ BT4, sertifikasi tahan ledakan Ex-CCC wajib China, dan persetujuan tahan ledakan TIIS internasional, dengan peringkat tahan air & tahan debu IPX6. Sangat cocok untuk lingkungan gas yang mudah terbakar & meledak di Zona 1 & Zona 2, termasuk pelapis, baterai litium, bahan kimia, tinta, kemasan debu, serta peralatan pendukung minyak & gas.

     Semua kumparan memiliki konsumsi daya 3,5W yang seragam, desain bebas pelumasan, dan mendukung dua bentuk pemasangan: pemasangan berulir individual & pulau katup manifold multi-stasiun.

Perbedaan Inti Antara Dua Model

     --50-VFE: Untuk penggerak dua arah silinder kerja ganda

     --50-VPE: Kompatibel dengan tekanan negatif vakum dan sirkuit silinder kerja tunggal

     Rumah dan kumparan tahan ledakan dapat dipertukarkan sepenuhnya antara kedua model, sedangkan saluran udara katup dan dasar manifold sepenuhnya tidak dapat dipertukarkan.

2. Spesifikasi Standar Tahan Ledakan Universal (Berlaku untuk Kedua Model)

2.1: Parameter Keamanan Ledakan

     --Tanda Ledakan: Ex d Ⅱ BT4 Gb (Suhu permukaan maks T4: 135℃); versi T5 / T6 suhu rendah opsional

     --Kelas Perlindungan: IPX6, tahan terhadap percikan pancaran air, stabil di lingkungan bengkel yang lembab & berdebu

     --Sertifikasi: Ex-CCC wajib Tiongkok, TIIS Jepang, standar tahan ledakan internasional IEC, kepatuhan lingkungan RoHS

     --Zona Berbahaya: Ledakan gas Zona 1, Zona 2; kompatibel dengan lingkungan kerja etilen, propilena, pelarut cat, dan debu yang mudah terbakar

     -Pilihan Pengkabelan: kelenjar kabel tahan api logam tipe T, kotak kabel soket tahan api tipe L untuk mencegah kebocoran percikan listrik

     -Tegangan koil: DC24V / DC12V, AC220V / AC110V; daya koil 3,5W yang konstan, pembangkitan panas rendah untuk keamanan ledakan

2.2 Parameter Mekanik Umum

     --Media Kerja: Udara bertekanan bersih kering, gas inert; operasi vakum hanya tersedia untuk 50-VPE

     --Pelumasan: Bebas pelumasan, dipadukan dengan unit kombinasi udara bebas oli AFC; Tiga unit kabut oli AC/BC dilarang untuk sirkuit vakum

     --Manual Override: Pin manual tipe dorong, opsional yang dapat dikunci / tidak dapat dikunci untuk pengujian sirkuit dalam status mati daya

     --Instalasi: Katup dapat dipasang pada sudut mana pun tanpa batasan gravitasi

     --Frekuensi Peralihan Maks: siklus 1Hz; Waktu respons ≤45ms (diuji pada pasokan udara standar 0,5MPa)

     --Suhu Pengoperasian: versi T4: -10℃ ~ +50℃; Versi suhu rendah T6: -10℃ ~ +40℃ (lapisan gula internal tidak diperbolehkan)

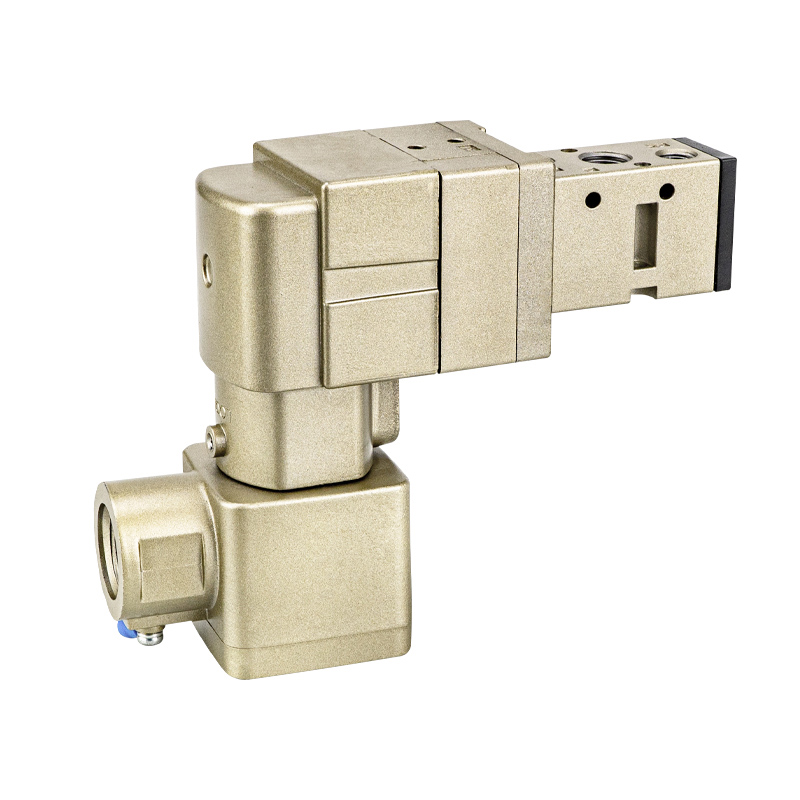

3. Katup Solenoid Tahan Ledakan Seri 50-VFE 5-Port (Seri 50-VFE3000 / 5000)

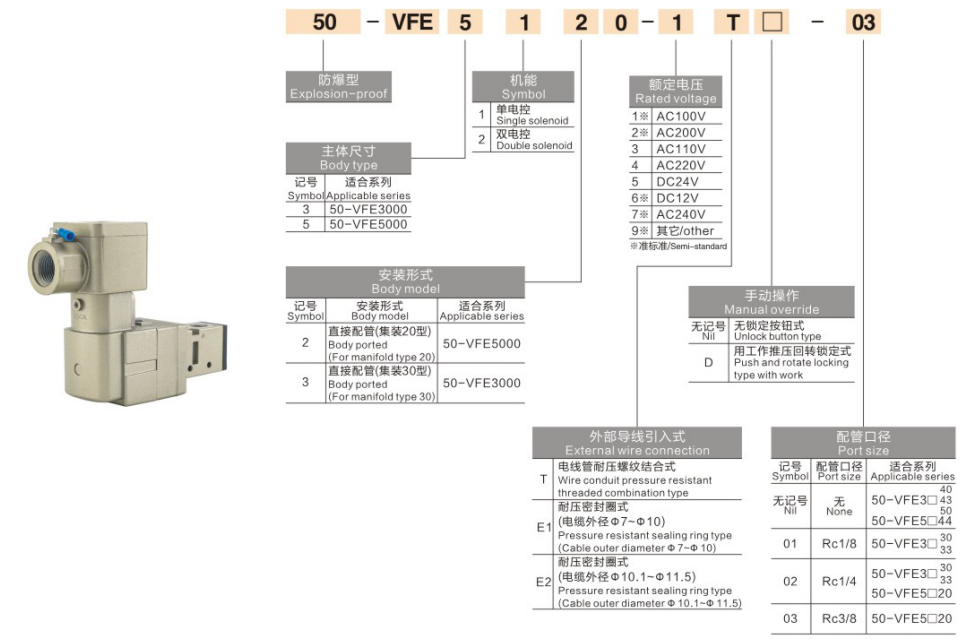

3.1 Definisi Kode Model (Contoh: 50-VFE51201T)

     --50: Kode seri tahan api

     --VFE: Katup spul pilot segel elastis 5/2 arah

     --5: 5000 spesifikasi aliran tinggi

     --1: Pegas solenoid tunggal kembali

     --2: Pemasangan langsung berulir

     --0: Konfigurasi standar

     --1: Utas port G1/4

     --T: Kelenjar kabel logam tahan api

Sub-spesifikasi Model

     --50-VFE3000:Aliran rendah yang ringkas, luas penampang efektif 18mm², Cv=1.0, port G1/8

     --50-VFE5000:Aliran standar arus utama, luas penampang efektif 45mm², Cv=2,5, port arus utama G1/4

3.2 Struktur & Logika Rangkaian Udara (5/2 Arah)

    --Definisi Pelabuhan:Saluran masuk pasokan P, keluaran A, keluaran B, R1/R2 dua port pembuangan independen; katup utama + katup pilot knalpot terpusat, tidak diperlukan pipa knalpot pilot terpisah untuk menyederhanakan tata letak kabel

     --Struktur Kumparan:Segel elastis kumparan pilot; perbedaan tekanan minimum 0,15MPa yang diperlukan untuk menggerakkan spool, tidak dapat bergeser di bawah tekanan negatif vakum

Mode Fungsional

    --Menyanyile solenoid (akhiran 1):Berenergi → P→A, B→R2; matikan pegas reset → P→B, A→R1, reset silinder satu arah

    --Solenoida ganda (akhiran 2):Fungsi memori menempel, mempertahankan posisi katup setelah listrik padam, ideal untuk stasiun penjepit penahan tekanan jangka panjang

3.3 Aksesori Pemasangan yang Cocok

     --Pemasangan berulir:Koneksi berulir langsung G1/8, G1/4, kompatibel dengan fitting push-in KQ2 & pipa pneumatik PU/PA

     --Pulau katup manifold:Basis manifold 5-port khusus 50-VV5FE3 (untuk seri 3000) / 50-VV5FE5 (untuk seri 5000), mendukung hingga 10 stasiun pasokan udara terpusat; saluran udara manifold hanya cocok untuk katup VFE, perakitan campuran dengan katup VPE 3-port dilarang

3.4 Aplikasi Umum (Hanya untuk Sirkuit Silinder Kerja Ganda)

     --Transfer kerja ganda, penghenti, silinder penjepit stempel pada jalur produksi tahan ledakan

     --Katup bola pneumatik NAMUR / kontrol peralihan aktuator katup kupu-kupu untuk jaringan pipa kimia

     --Otomasi pulau katup terpusat untuk bengkel pelapisan & debu baterai litium

     --Semua sistem pneumatik tahan ledakan yang memerlukan gerakan memanjang & menarik kembali silinder dua arah

3.5 Catatan Batasan

     Sirkuit vakum dilarang keras. Tanpa perbedaan tekanan yang cukup di bawah tekanan negatif, spul tidak dapat bergeser, sehingga menyebabkan hilangnya mangkuk isap dan kerusakan silinder. Hanya kompatibel dengan pasokan udara positif standar 0,2~0,9MPa.

4. Katup Solenoid Tahan Ledakan Seri 50-VPE 3-Port (Seri 50-VPE500 / 700)

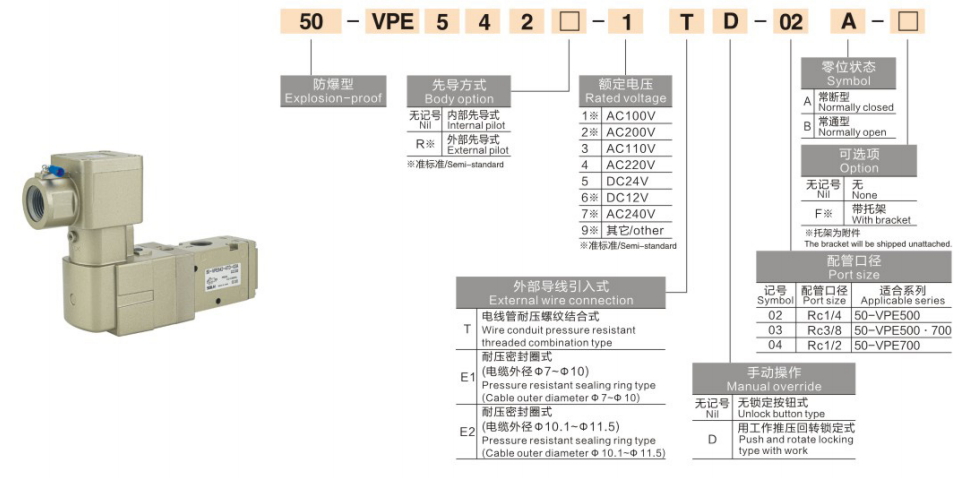

4.1 Definisi Kode Model (Contoh: 50-VPE54201T)

     --50: Kode seri tahan api

     --VPE: Katup poppet pilot segel elastis 3/2 arah

     --542: Spesifikasi VP500, NC berulir biasanya tertutup

     --0: Konfigurasi standar

     --1: Utas port G1/4

     --T: Kelenjar kabel logam tahan api

Sub-spesifikasi Model

     --50-VPE500: Aliran standar, luas penampang efektif 41,4mm², Cv=2,3, untuk penanganan vakum konvensional

     --50-VPE700: Aliran tinggi, luas penampang efektif 72mm², Cv=4.0, untuk pengangkutan vakum karton lembaran besar & multi-lubang

4.2 Struktur & Logika Sirkuit Udara (3/2 NC Biasanya Tertutup, TIDAK dapat dikonversi)

     --Definisi Port: saluran masuk pasokan P, keluaran A, saluran pembuangan tunggal R; port knalpot pilot independen PE. Di zona tahan ledakan dengan tingkat debu yang tinggi, pipa eksternal dapat mengarahkan gas buang ke area yang aman

     --Struktur Kumparan: Tipe poppet segel keras percontohan, pengaktifan tekanan diferensial nol, pengoperasian stabil di bawah vakum penuh hingga -101,2kPa, katup tahan api khusus untuk sirkuit vakum

Logika Kerja NC (TIDAK ADA fungsi yang dapat dialihkan)

     --Berenergi: P terhubung ke A untuk pasokan udara, R ditutup; generator vakum menghasilkan tekanan negatif, silinder kerja tunggal memanjang

     --Matikan: P terputus, A secara otomatis terhubung ke R untuk menghilangkan tekanan; pengisap vakum instan, pegas silinder kerja tunggal memendek secara otomatis. Benda kerja dilepaskan ketika peralatan tahan ledakan dimatikan untuk meningkatkan keselamatan operasional

4.3 Aksesori Pemasangan yang Cocok

     -- Pemasangan berulir langsung: port ulir M5, G1/8, G1/4, dipasang langsung di bagian hulu generator vakum

     --Pulau manifold vakum khusus: basis eksklusif 3-port 50-VV3PE dengan saluran udara independen, tidak dapat dicampur dalam rakitan dengan katup VFE 5-port

4.4 Keunggulan Inti (Hanya Katup Tahan Api yang Sesuai untuk Sirkuit Tahan Ledakan Vakum)

     --Startup tekanan diferensial nol, kompatibel dengan tekanan negatif vakum dan kondisi kerja tekanan positif standar

     --Pelepasan tekanan otomatis pada kehilangan daya; benda kerja dilepaskan ketika peralatan tahan ledakan berhenti untuk menghindari cedera penjepit atau bahaya terjatuh

     -Segel poppet kebocoran ultra-rendah, tidak ada redaman hisap selama adsorpsi vakum jangka panjang

4.5 Aplikasi Khas

     --Penanganan vakum tahan ledakan: generator vakum ZU/ZB + cangkir hisap penyangga ZPT untuk baterai lithium, pelapis & pengambilan bahan tahan ledakan makanan

     - Silinder pengembalian pegas kerja tunggal untuk mengangkat, menjepit & mengeluarkan perkakas sederhana

     --Transfer adsorpsi tekanan negatif pada film, karton dan lembaran kaca di bengkel yang mudah terbakar & meledak

     --Pemutus pasokan udara cabang dan sirkuit pelepas tekanan pemeliharaan untuk peralatan tahan ledakan

5. Tabel Perbandingan: 50-VFE VS 50-VPE

6. Pencocokan Sirkuit Pneumatik Lengkap Tahan Ledakan Standar

     --Sirkuit1: Penanganan Vakum Tahan Ledakan (50-VPE54201T):  Kombinasi udara tahan ledakan bebas minyak AFC2000 → 50-VPE54201T → Tabung PU6 → Generator vakum lurus ZU + cangkir hisap penyangga ZPT

    --Sirkuit 2: Transfer Silinder Ganda Tahan Ledakan (50-VFE51201T):  Unit rangkap tiga udara tahan ledakan AC2000 → Pulau katup 5-port 50-VFE51201T → Tabung PU8 → Silinder tahan ledakan aksi ganda SC/SDA

    --Sirkuit 3: Jig Penjepit Aksi Tunggal Tahan Ledakan:  Regulator tekanan tahan ledakan AR → 50-VPE500 → Tabung mikro PU4 → Silinder kerja tunggal mini MAL

7. Spesifikasi Operasi Keamanan Seleksi & Tahan Ledakan

    --Sirkuit vakum harus mengadopsi 50-VPE saja:  Struktur spul 50-VFE tidak dapat bergeser tanpa perbedaan tekanan; menggunakannya untuk sirkuit vakum menyebabkan kegagalan total dan risiko keselamatan benda kerja jatuh. Unit rangkap tiga AC/BC dengan generator kabut oli dilarang keras untuk sistem vakum, karena kontaminasi oli akan menyumbat si kecil VPE dan menyebabkan kebocoran.

    --Silinder kerja ganda harus menggunakan katup 5-port 50-VFE:  VPE 3-port hanya menyediakan keluaran udara tunggal dan tidak dapat mewujudkan gerakan memanjang & menarik silinder dua arah; itu tidak dapat menggantikan katup 5 port.

     --Perakitan campuran basis manifold dilarang:  Basis VFE 5 port dan basis VPE 3 port memiliki bukaan saluran udara independen. Pemasangan silang akan menyebabkan kebocoran udara sirkuit penuh dan kerusakan peralatan.

    --Buaturan pengkabelan tahan ledakan wajib:  Kelenjar kabel tahan api logam tipe T pabrik asli harus digunakan dengan kabel yang tertutup rapat; tidak ada kontak logam yang terbuka di dalam kotak kabel. Penggantian tanpa izin dengan soket plastik biasa dilarang. Jika lubang pembuangan PE percontohan memerlukan drainase eksternal, perpipaan harus mengarahkan gas buang ke zona aman tahan ledakan yang ditentukan untuk menghindari akumulasi gas yang mudah terbakar.

    --Persyaratan filtrasi front-end pasokan udara:  Filter udara AF/AFC (presisi 5μm) harus dipasang di bagian hulu katup tahan ledakan. Debu dan uap air yang masuk ke badan katup akan menyebabkan spool macet, yang dapat memicu bahaya pembakaran & ledakan dalam kondisi kerja tahan ledakan.

     --Peraturan pemeliharaan & perbaikan:  Butikan katup globe manual HSV hulu dan sisa tekanan pipa buang sebelum pembongkaran untuk pemeliharaan. Dilarang membongkar rumah tahan ledakan dalam status hidup atau bertekanan; permukaan perkawinan tahan api yang rusak akan membatalkan semua sertifikasi tahan ledakan.

8. Bidang Aplikasi Industri

     Lapisan & jalur perakitan tahan ledakan baterai lithium, otomatisasi penyemprotan cat, kontrol otomatis katup pipa kimia, bengkel debu pencetakan tinta, jalur produksi pengemasan tahan ledakan makanan, aktuator pneumatik pendukung minyak & gas, peralatan tahan ledakan bersih farmasi, manipulator tahan ledakan untuk penyortiran bahan debu.

Ringkasan Satu Kalimat

     Katup solenoid pilot tahan api seri SOLH 50 dibagi menjadi tipe spool 50-VFE 5-port untuk silinder kerja ganda dan tipe poppet 3-port 50-VPE untuk silinder vakum & kerja tunggal, bersertifikat Ex d II BT4 / CCC / TIIS dengan peringkat IPX6, berfungsi sebagai solusi peralihan pneumatik aman bersertifikat untuk semua lini produksi industri bahan peledak yang mudah terbakar di Zona 1 & Zona 2.
