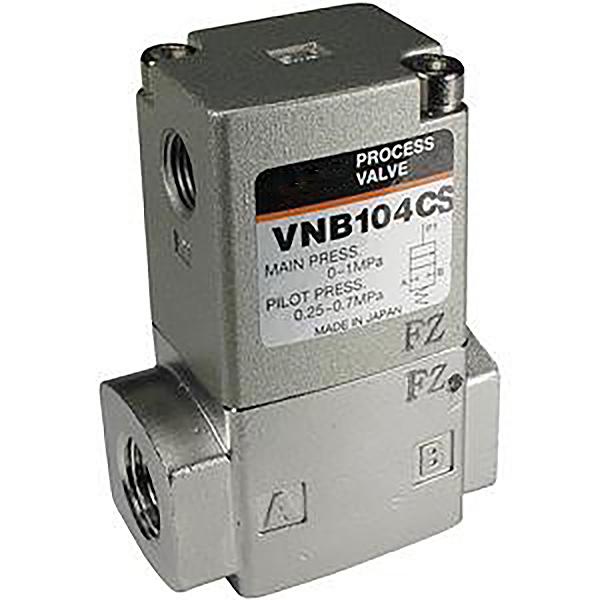

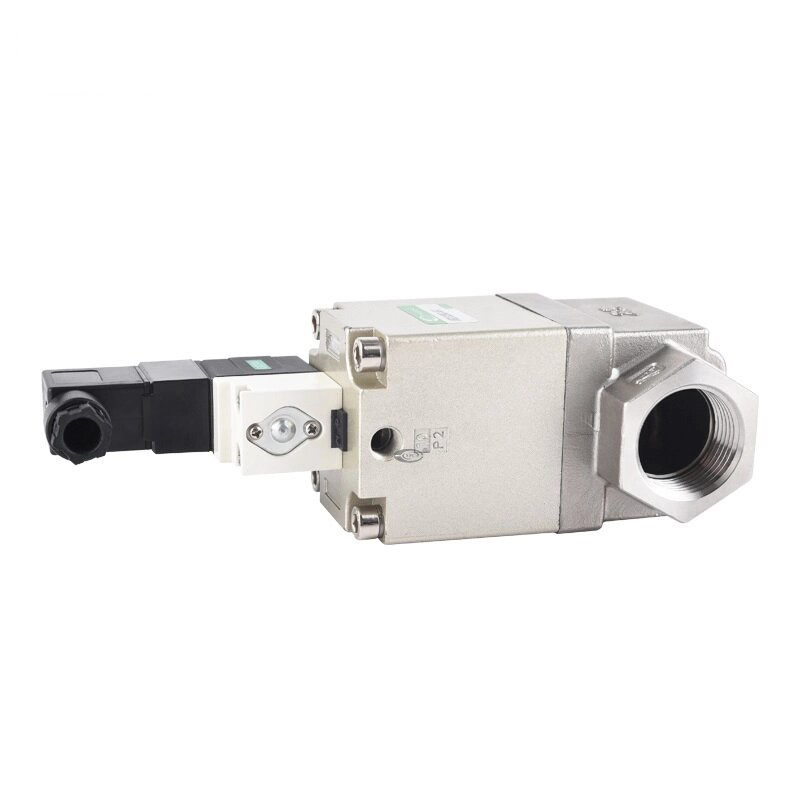

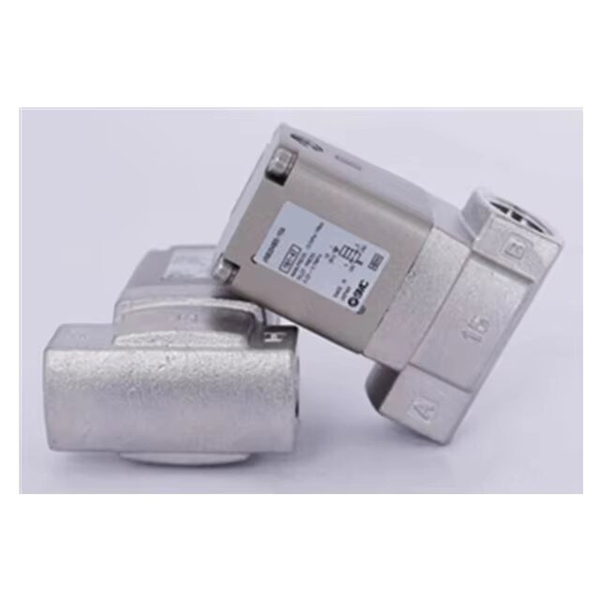

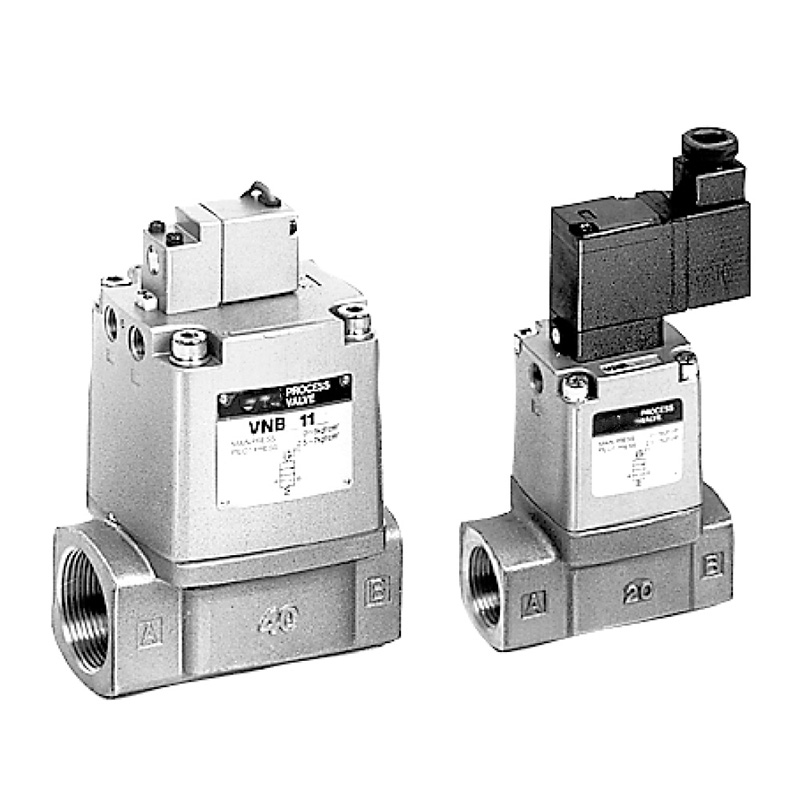

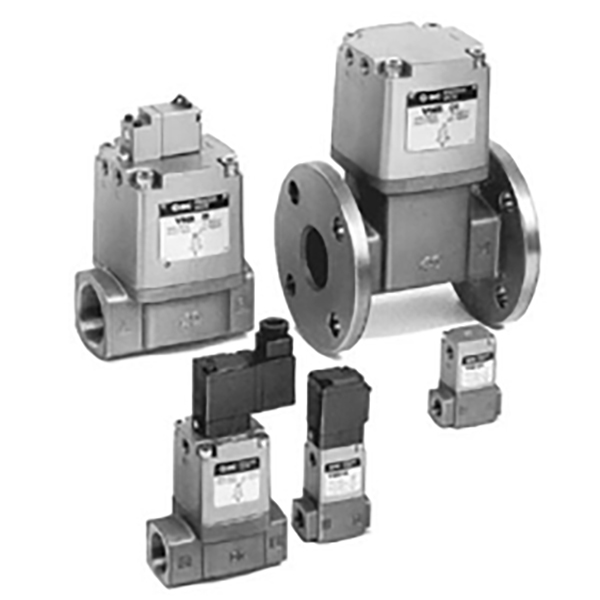

Katup Kontrol Cairan 2 Arah yang Dioperasikan Pilot Udara Seri VNB201

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Seri VNB201 adalah katup kontrol fluida 2 arah yang digerakkan oleh pilot udara eksternal yang dikembangkan oleh SOLH di bawah Richge Technology. Ini dirancang untuk kontrol on-off beberapa media industri termasuk udara, air, minyak, vakum, dan gas inert. Kekuatan intinya mencakup startup tekanan diferensial nol yang andal, kapasitas aliran tinggi, dan saluran fluida dua arah.

Fitur Utama Inti

     1. Penggerak Pilot Udara Eksternal, Startup Tekanan Diferensial Nol

     -- Digerakkan sepenuhnya oleh tekanan udara pilot eksternal yang berkisar antara 0,25–0,7 MPa, tidak tergantung pada tekanan medium sirkuit utama.

     -- Pembukaan dan penutupan yang stabil dalam kondisi sulit seperti vakum, perbedaan tekanan nol, dan tekanan rendah, mengatasi cacat umum pada katup biasa yang gagal membuka pada tekanan rendah.

    2. Struktur Poppet Seimbang, Aliran Tinggi & Aliran Dua Arah

     -- Desain si kecil yang seimbang menghasilkan hambatan aliran rendah, koefisien Cv tinggi, dan kehilangan tekanan minimal.

     -- Mendukung aliran fluida dua arah, menghadirkan fleksibilitas lebih besar untuk tata letak pipa dan pemasangan di lapangan.

   3. Berbagai Kombinasi Material untuk Kompatibilitas Media Luas

     -- Opsi badan katup: Paduan kuningan standar (A), baja tahan karat tahan korosi (S), paduan aluminium ringan (L).

     -- Pilihan bahan segel: NBR standar untuk air & udara; Karet fluoro FKM untuk ketahanan minyak & ketahanan suhu tinggi; Karet etilen propilena EPR untuk air panas & media asam lemah.

     -- Media yang kompatibel: Udara bertekanan, air, oli hidrolik, vakum, gas inert (N₂/CO₂), asam lemah, dan cairan basa lemah.

    4. Struktur Kuat untuk Kondisi Kerja Berat

     - Badan katup logam padat dengan kinerja anti-kotor yang sangat baik, cocok untuk pengoperasian berkelanjutan jangka panjang dan siklus peralihan yang sering.

     -- Tidak ada komponen listrik internal, menghilangkan risiko percikan listrik; berlaku untuk zona berbahaya dengan persyaratan tahan ledakan.

    5. Instalasi Fleksibel

      Bodi mandiri yang ringkas dengan port ulir Rc (PT) standar, memungkinkan pemasangan pada sudut mana pun tanpa batasan arah.

Spesifikasi Teknis Lengkap

     -- Konfigurasi Katup: 2/2 Arah, pilot udara eksternal digerakkan

     - Fungsi Standar: Biasanya Tertutup (NC); Biasanya Terbuka (TIDAK) opsional

     -- Ukuran Port: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Diameter Lubang: 15 mm / 20 mm

     -- Rentang Tekanan Pengoperasian Sirkuit utama: 0 ~ 1,0 MPa (tekanan vakum hingga positif) Pasokan udara pilot: 0,25 ~ 0,7 MPa (udara bertekanan kering dan bersih)

     - Tekanan Bukti: 1,5 MPa

     -- Kisaran Suhu Suhu sedang: -5℃ ~ +60℃ Suhu sekitar: -5℃ ~ +60℃

     -- Kelas Perlindungan: Model dalam ruangan standar (tanpa peringkat IP, untuk lingkungan dalam ruangan yang bersih) Penjelasan Kode Model· VNB201A-15A: Bodi kuningan + segel NBR + port 1/2", katup pilot udara NC

     -- VNB201AS-20A: Bodi tahan korosi baja tahan karat + segel NBR + port 3/4"

     -- VNB201AF-25A: Bodi kuningan + segel karet fluoro FKM + port 1" (tahan oli & suhu tinggi)

Skenario Aplikasi Khas

     -- Sistem fluida industri umum: Kontrol on-off untuk air pendingin, oli pelumas, cairan pembersih, dan saluran pipa udara bertekanan utama

     -- Sirkuit vakum & tekanan rendah: Adsorpsi vakum, pengangkutan tekanan negatif, dan kontrol cairan tekanan mikro (kemampuan memulai tekanan diferensial nol)

     -- Saluran pipa campuran multi-media: Peralatan tunggal yang memerlukan kontrol atas air, udara, minyak, dan berbagai media

     -- Industri kimia, makanan & farmasi: Badan baja tahan karat dengan segel EPR untuk sirkuit cairan yang bersih, sedikit korosif, dan berkelas sanitasi

     -- Lingkungan berbahaya ledakan: Pengendalian cairan & pelarut yang mudah terbakar tanpa risiko percikan listrik

Ringkasan Satu Kalimat

     Katup yang dioperasikan pilot udara SOLH VNB201 mengadopsi penggerak pilot eksternal dengan permulaan tekanan diferensial nol, aliran dua arah yang tinggi, dan bahan bodi & segel yang dapat dipertukarkan; ini adalah katup penutup cairan yang digerakkan udara serba guna yang dioptimalkan untuk aplikasi industri yang menuntut keandalan tinggi termasuk kondisi kerja tekanan rendah, vakum, aliran besar, multi-media, dan tahan ledakan.
