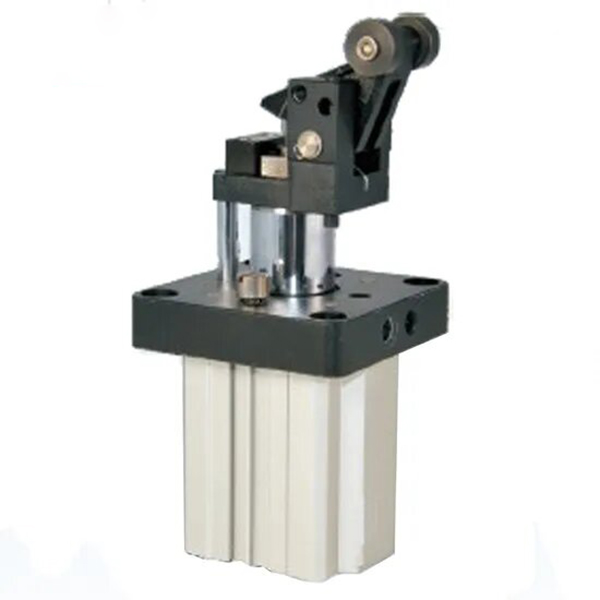

Silinder Penghenti Rol Tuas Seri TWH / TWM | Silinder Penghenti Tugas Berat yang Mengunci Sendiri

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH TWH/TWM adalah silinder penghenti tugas berat tipe roller tuas yang dirancang untuk jalur konveyor otomatis beban sedang dan berat. Meliputi ukuran lubang dari φ20mm hingga φ80mm, seri ini memiliki keunggulan inti termasuk mekanisme anti-pantulan yang dapat mengunci sendiri, penyangga hidraulik standar yang dapat disesuaikan, struktur tuas dengan kekakuan tinggi, dan pemasangan flensa terintegrasi. Mesin ini mampu menangani palet dan pelat perkakas seberat 30–300kg secara stabil, banyak digunakan untuk penghentian konveyor, pemosisian transfer, dan anti-pergeseran stasiun, yang berfungsi sebagai solusi penghenti arus utama yang andal untuk skenario otomatisasi beban sedang dan berat.

  1.1 Struktur Peningkat Gaya Roller Tuas

     Mengadopsi desain roller tuas kerja ganda, produk ini menggunakan amplifikasi gaya tuas dan prinsip kerja kontak bergulir. Ini menghasilkan gaya henti yang besar dengan benturan rendah dan pengoperasian penggulungan yang mulus, secara efektif mengurangi benturan kaku selama penghentian benda kerja dan melindungi peralatan dan benda kerja.

  1.2 Fungsi Anti-Rebound Inti Mengunci Diri

     Dilengkapi dengan mekanisme penguncian mandiri mekanis terintegrasi sebagai peningkatan opsional. Setelah benturan benda kerja berhenti, silinder secara otomatis mengunci lengan tuas untuk mencegah pantulan dan dorongan mundur benda kerja, menghilangkan masalah perpindahan stasiun dan sangat meningkatkan stabilitas lini produksi secara keseluruhan dan akurasi posisi.

  1.3 Sistem Penyangga Hidraulik Bertingkat

     • φ20/φ25 Lubang Kecil: Cocok dengan penyangga hidraulik yang tidak dapat disetel, beradaptasi sempurna dengan kondisi kerja kecepatan rendah beban ringan dan sedang dengan kinerja penyangga stabil yang hemat biaya.

     • φ32–φ80 Lubang Besar: Dilengkapi dengan penyangga hidrolik yang dapat disesuaikan. Pengguna dapat dengan bebas memutar cakram penyesuaian untuk mengubah ketahanan redaman, mencocokkan benda kerja dengan bobot berbeda, dan kecepatan pengangkutan untuk sepenuhnya menyerap energi benturan dan mencapai penghentian tanpa benturan.

  1.4 Desain Kekakuan Tinggi & Umur Panjang

     Mengadopsi batang piston berlapis krom keras yang menebal dan bodi silinder anodisasi keras, menampilkan ketahanan aus yang sangat baik, ketahanan tekanan, dan ketahanan benturan. Desain pengoperasian standar bebas oli beradaptasi dengan lingkungan produksi yang bersih dan kondisi kerja tahan percikan pengelasan dengan perawatan yang rendah dan masa pakai yang lebih lama.

  1.5 Pemasangan Fleksibel & Tata Letak Sakelar

     Pemasangan flensa standar memastikan pemasangan yang cepat dan stabil. Badan silinder sudah dilengkapi dengan alur pemasangan sensor, mendukung pemasangan sakelar magnet langsung tanpa aksesori tambahan. Desain pemasangan 4 sisi menghindari gangguan perlengkapan di lokasi dengan kemampuan beradaptasi tata letak yang kuat.

  1.6 Model Diferensiasi Fungsional

     • Seri TWH: Struktur aksi ganda standar dengan gaya henti maksimum, cocok untuk skenario start-stop beban berat dan frekuensi tinggi.

     • Seri TWM: Aksi ganda dengan struktur pegas bawaan, mewujudkan pelepasan otomatis setelah listrik mati, memprioritaskan keselamatan peralatan dan personel untuk stasiun berisiko tinggi.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Contoh Model Khas: TWH50-30SK-F, TWM63-30K-F

  2. Contoh Pesanan Standar

     • Model Beban Sedang yang Mengunci Sendiri: TWH50-30S-F (lubang φ50, langkah 30mm, penyangga hidraulik yang tidak dapat disetel, dengan fungsi mengunci sendiri)

     • Model Pelepasan Power-Off Keselamatan: TWM63-30K-F (lubang φ63, langkah 30mm, penyangga hidraulik yang dapat disesuaikan, struktur pengaman pegas internal, dengan penguncian otomatis)

3. Parameter Teknis Umum (20℃, Kondisi Standar 0,5MPa)

 3.1 Spesifikasi Dasar

     • Modus Operasi: TWH = Akting ganda; TWM = Aksi ganda dengan pegas bawaan

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Tekanan Bukti: 1,5MPa

     • Suhu Sekitar: -10℃~60℃ (lingkungan bebas es)

     • Konfigurasi Penyangga: φ20/φ25 = Penyangga hidrolik yang tidak dapat disetel; φ32~φ80 = Penyangga hidrolik yang dapat disesuaikan

     • Mode Pelumasan: Pengoperasian bebas minyak

     • Metode Instalasi: Pemasangan flensa standar

  3.2 Kombinasi Bore & Stroke Standar

 3.3 Gaya Penghentian Teoritis (Satuan: N @0,5MPa, Output Tuas, TWH)

  3.4 Berat Produk (Satuan: kg @ Langkah Standar, TWH)

4. Pedoman Konfigurasi & Seleksi Inti

 4.1 Pemilihan Jenis Penyangga

     • S Penyangga Hidraulik yang Tidak Dapat Disetel: Didedikasikan untuk lubang kecil φ20/φ25. Hemat biaya, cocok untuk beban ringan (≤50kg) dan operasi kecepatan rendah (≤0,3m/s) dengan kinerja buffering tetap yang stabil.

     • K Penyangga Hidraulik yang Dapat Disesuaikan: Eksklusif untuk lubang besar φ32–φ80. Mendukung penyesuaian redaman bebas, sangat cocok dengan beban sedang dan berat (50–300kg) dan pengoperasian kecepatan sedang-tinggi (≤0,5m/s), beradaptasi dengan beragam kondisi kerja.

 4.2 Pemilihan Fungsi Penguncian Mandiri

     • F Tipe Mengunci Sendiri (Disarankan): Penguncian otomatis setelah benturan benda kerja berhenti, secara efektif mencegah pantulan benda kerja dan perpindahan stasiun. Ideal untuk jalur konveyor kontinu yang sepenuhnya otomatis, sehingga sangat meningkatkan stabilitas operasional.

     • Tipe Tanpa Penguncian: Hanya berlaku untuk skenario dengan dampak balik kecil dan pengaturan ulang manual. Tidak disarankan untuk jalur produksi otomatis karena stabilitas posisi yang buruk.

  4.3 Pemilihan Mode Operasi

     • TWH Akting Ganda: Gaya penghentian maksimum dengan penjepitan dan pelepasan dua arah yang dapat dikontrol. Dioptimalkan untuk skenario bersepeda start-stop beban berat dan frekuensi tinggi.

     • TWM Aksi Ganda Bermuatan Pegas: Pelepasan otomatis saat listrik mati, memastikan keselamatan peralatan dan personel. Diprioritaskan untuk stasiun kerja berbahaya dan aplikasi perlindungan pemadaman listrik.

5. Skenario Aplikasi Khas

     • Jalur Konveyor Tugas Menengah & Berat: Dikhususkan untuk menghentikan, memindahkan posisi, dan anti-pergeseran palet dan pelat perkakas seberat 50–300kg di industri elektronik, peralatan rumah tangga, dan logistik, menghasilkan kinerja pembatasan beban sedang-berat yang stabil.

     • Jalur Penanganan Material Otomatis: Diterapkan pada benda kerja berkecepatan sedang-tinggi (≤0,5m/s) yang berhenti pada konveyor roller dan belt. Penyangga hidraulik yang dapat disesuaikan menghasilkan proses penghentian yang lembut dan bebas benturan untuk melindungi benda kerja.

     • Alat Mesin & Stasiun Pengelasan: Cocok untuk pembatasan bongkar muat alat mesin dan pemosisian perlengkapan pengelasan. Menampilkan ketahanan terhadap benturan dan pencegahan terak pengelasan, produk ini secara stabil beradaptasi dengan kondisi kerja industri yang keras.

     • Sistem Docking AS/RS & AGV: Digunakan untuk penghentian palet gudang stereoskopis dan penentuan posisi docking AGV yang akurat. Desain anti-rebound yang mengunci sendiri memastikan tindakan yang stabil dan umpan balik sinyal yang andal untuk sistem pergudangan yang cerdas.

6. Panduan Pemilihan Cepat 3 Langkah

     1. Pemilihan Ukuran Lubang: Pilih lubang sesuai dengan berat benda kerja dan kecepatan pengoperasian. Ikuti standar keselamatan: gaya penghentian teoretis ≥ beban aktual × 2. φ25 untuk beban di bawah 50kg; φ32/φ40 untuk beban 50–150kg; φ50/φ63 untuk beban 150–300kg.

     2. Pemilihan Jenis Penyangga: Pilih S buffer yang tidak dapat disesuaikan untuk lubang φ20/φ25; pilih K buffer yang dapat disesuaikan untuk lubang di atas φ32 untuk beradaptasi dengan kecepatan variabel dan kondisi beban.

     3. Pemilihan Konfigurasi Fungsional: Pilih F mengunci sendiri untuk semua jalur produksi otomatis; mengadopsi aksi ganda TWH untuk skenario beban berat & frekuensi tinggi; pilih tipe pegas TWM untuk stasiun perlindungan prioritas keselamatan dan pemadaman listrik.

Ringkasan Satu Kalimat

     Silinder penghenti roller tuas tugas berat sedang seri SOLH TWH/TWM mengintegrasikan mekanisme anti-rebound yang mengunci sendiri dan sistem penyangga hidraulik bertingkat, memberikan solusi penghentian profesional yang stabil, berdampak rendah, dan sangat aman untuk konveyor otomatis dan stasiun produksi seberat 30–300kg.
