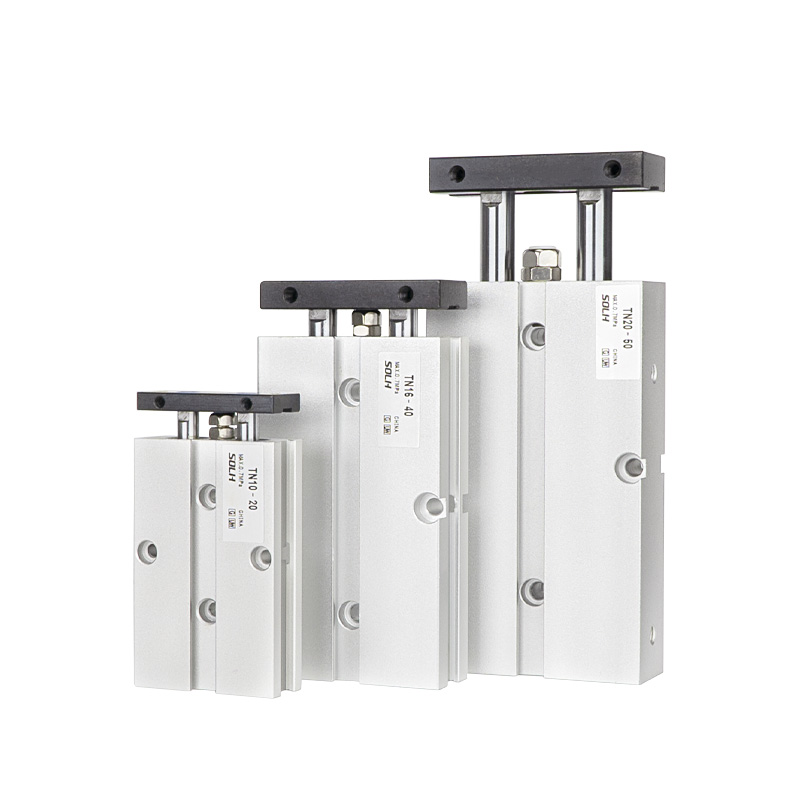

Silinder Batang Ganda Seri TN

Silinder Poros Kembar Seri TN | Silinder Pneumatik Batang Ganda Kompak Berbiaya Rendah

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Struktur Inti

     Seri SOLH TN adalah silinder poros ganda kompak hemat biaya yang dilengkapi struktur batang ganda piston tunggal dan panduan bantalan geser. Dirancang untuk pemasangan hemat-ruang dan pemasangan serbaguna, produk ini dilengkapi dengan cincin magnetik bawaan standar dan penyangga kayuhan yang dapat disesuaikan. Dengan akurasi anti-rotasi ±0,2° dan kinerja anti-defleksi yang sangat baik, silinder TN diterapkan secara luas dalam skenario otomatisasi beban ringan termasuk penentuan posisi presisi, pengepresan benda kerja, pemblokiran material, dan pemindahan linier, memberikan universalitas luar biasa dan keunggulan biaya untuk stasiun otomatis standar.

1. Keuntungan Struktural Inti

• Operasi Sinkron Batang Kembar yang Stabil: Mengadopsi konfigurasi batang krom keras paralel piston tunggal dan ganda dengan bushing geser yang diperpanjang. Struktur sinkron batang ganda secara efektif menahan torsi dan ayunan, mencapai kinerja anti-defleksi yang andal dengan toleransi rotasi ±0,2° untuk tugas pemandu beban ringan.

• Penyempurnaan Buffer & Stroke yang Dapat Disesuaikan: Dilengkapi dengan bantalan anti-tabrakan karet depan yang dapat disesuaikan untuk penyetelan goresan yang presisi dan buffering yang lembut; dipadukan dengan penyangga belakang tetap untuk mengurangi dampak pengoperasian dan kebisingan, memastikan gerakan bolak-balik yang stabil.

• Pemasangan 3 Sisi Hemat Ruang: Desain bodi tertanam mendukung pemasangan fleksibel dari arah bawah, atas, dan samping. Alur samping yang dicadangkan memungkinkan pemasangan sakelar magnetis langsung tanpa braket tambahan, sehingga memaksimalkan pemanfaatan ruang peralatan.

• Konfigurasi Magnetik Standar: Cincin magnetik internal (akhiran S) dilengkapi sebagai standar untuk semua model seri TN tanpa tersedia versi non-magnetik, memungkinkan deteksi posisi goresan yang nyaman untuk aplikasi otomatis universal.

2. Diferensiasi Produk Inti (Referensi Pemilihan Utama)

• Seri TN vs TR: TN mengadopsi standar perusahaan dengan ukuran lebih kompak, biaya lebih rendah dan tidak ada opsi lubang φ6; TR mengikuti standar industri JIS dengan kekakuan yang lebih tinggi, ketahanan beban berat, dan ukuran lubang lengkap termasuk φ6.

• Seri TN vs CXS / CXSJ: TN memiliki struktur piston tunggal dengan keluaran dorong tunggal standar, lebih terjangkau dan menghemat ruang; CXS dan CXSJ mengadopsi desain piston ganda dengan output daya dorong ganda dan performa kecepatan tinggi yang unggul, cocok untuk skenario beban berat dan presisi tinggi.

Klasifikasi Sub-Seri Inti (Tipe Batang)

Seri TN mencakup dua tipe batang utama untuk memenuhi permintaan operasi ujung tunggal dan gerakan tipe tembus bilateral untuk beragam stasiun otomasi beban ringan.

Aturan Penamaan Model Lengkap

Contoh Model: TN20×50S

1. Definisi Kode Penamaan

1. Kode Seri: TN (batang ujung tunggal) / TNW (batang tembus ganda)

2. Ukuran Lubang: 10 / 16 / 20 / 25 / 32mm (φ6 bore tidak tersedia, berbeda dengan seri TR)

3. Pukulan Standar: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (goresan maks: 200mm)

4. Konfigurasi Cincin Magnetik: S (cincin magnetik bawaan standar, konfigurasi wajib, tidak ada versi non-magnetik)

5. Jenis Benang: Utas PT (Rc) bawaan; opsional ulir G (akhiran G) / ulir NPT (akhiran T)

6. Sakelar Magnetik: Opsional CS1-J, CS1-G, D-M9B dan model lainnya, langsung dipasang pada alur samping yang disediakan

Parameter Teknis Standar Umum

(Kondisi pengujian standar: 20℃ suhu normal, udara kering)

• Modus Operasi: Penggerak piston tunggal aksi ganda

• Rentang Tekanan Kerja: 0,15~1,0MPa

• Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -20℃~70℃ (lingkungan bebas es)

• Kecepatan Operasi: 30~500 mm/dtk

• Akurasi Anti Rotasi: ±0,2° (presisi pemandu beban ringan yang stabil)

• Modus Penyangga: Bantalan anti-tabrakan karet depan yang dapat disesuaikan + penyangga karet tetap belakang (tidak ada opsi penyangga udara)

• Ukuran Port Perpipaan

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Metode Pemasangan: Pemasangan bodi tertanam + pemasangan 3 sisi (bawah / atas / samping), desain ultra hemat ruang

Data Dorongan & Ketegangan Teoritis (@0,5MPa, Unit: N)

Struktur piston tunggal dengan keluaran daya dorong tunggal standar, hemat biaya untuk skenario beban ringan konvensional

Panduan Seleksi Cepat

1. Pemilihan Anggaran & Ruang: Pilih seri TN untuk ruangan ultra-kompak dan tuntutan beban ringan berbiaya rendah; pilih seri TR untuk standar JIS, operasi beban berat, dan persyaratan lubang φ6.

2. Seleksi Dorongan & Kinerja: Mengadopsi silinder piston ganda CXS/CXSJ untuk keluaran dorong ganda dan skenario pick-and-place berkecepatan tinggi; pilih silinder piston tunggal TN/TR jika daya dorong tunggal standar memenuhi tuntutan kerja.

3. Pemilihan Jenis Batang: Pilih batang ujung tunggal TN standar untuk operasi satu arah konvensional; pilih batang tembus ganda TNW untuk pemasangan bilateral dan gerakan sinkron dua arah.

4. Catatan Konfigurasi Magnetik: Semua silinder seri TN dilengkapi dengan cincin magnetik S sebagai standar (konfigurasi wajib), tidak diperlukan pemilihan tambahan.

Ringkasan Satu Kalimat
