Silinder Batang Pemandu Triaksial Seri TC | Silinder Pneumatik Anti-Torsi Kekakuan Tinggi TCL/TCM

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Fitur Struktur Inti

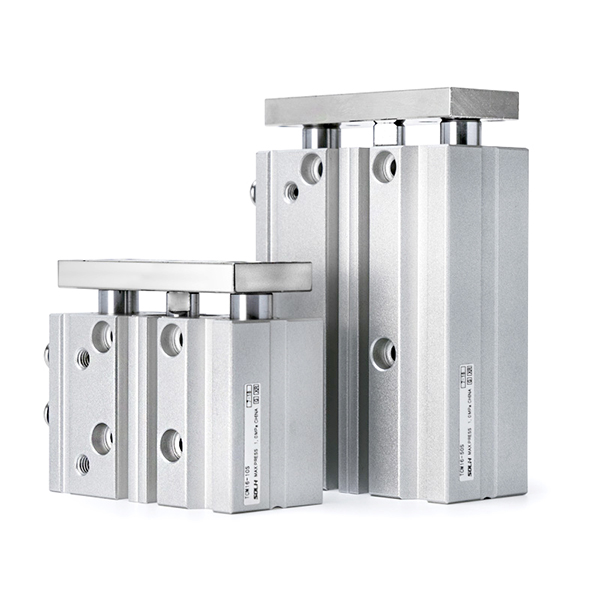

     Seri SOLH TC adalah silinder batang pemandu triaksial berkinerja tinggi yang mengadopsi batang pemandu ganda terintegrasi + struktur batang piston pusat. Dilengkapi dengan kekakuan ultra-tinggi, kemampuan anti-torsi yang luar biasa, ketahanan beban lateral yang kuat, dan akurasi posisi yang presisi, seri ini mencakup rentang lubang penuh dari φ6mm hingga φ100mm, termasuk dua model inti: tipe bantalan bola presisi TCL dan tipe bantalan geser tugas berat TCM. Ini banyak digunakan untuk stasiun dorong, pengangkatan, penghentian, dan penerjemahan yang ringkas, berfungsi sebagai pengganti drop-in yang sempurna untuk seri SMC MGP dalam skenario otomatisasi standar.

Keuntungan Struktural Utama

• Struktur Triaksial Kekakuan Ultra Tinggi: Dilengkapi dengan dua batang pemandu baja bantalan berkekuatan tinggi dan satu batang piston pusat, struktur triaksial terintegrasi memberikan lebih dari dua kali ketahanan torsi dan kapasitas beban lateral silinder biasa. Ini secara efektif mencegah pembengkokan dan offset, beradaptasi dengan beban eksentrik dan kondisi kerja benturan melintang dengan stabilitas luar biasa.

• Konfigurasi Bantalan Ganda untuk Skenario Penuh

￮ karenaL (Bantalan Bola): Gesekan sangat rendah, gerakan sangat halus, dan pengoperasian frekuensi tinggi yang stabil, ideal untuk jacking presisi, bersepeda kecepatan tinggi, dan persyaratan gerakan gesekan rendah.

￮ karenaM (Bantalan Geser): Mengadopsi bushing geser paduan kuningan, memiliki ketahanan aus yang sangat baik, ketahanan benturan, dan toleransi beban lateral, sangat cocok untuk kondisi kerja beban berat, berdebu, dan pengereman.

• Desain Tipis & Kompak Terintegrasi: Unit penggerak dan unit pemandu sangat terintegrasi untuk meminimalkan ruang pemasangan secara keseluruhan. Saluran masuk udara ganda di permukaan atas dan samping mendukung tata letak perpipaan yang fleksibel, beradaptasi dengan berbagai arah pipa di lokasi dan struktur peralatan yang ringkas.

• Pemosisian Pengulangan Presisi Tinggi: Lubang pemosisian presisi disediakan di alas, permukaan ujung belakang, dan pelat pemasangan untuk memastikan akurasi pemosisian berulang yang sangat tinggi. Alur sakelar magnetik empat sisi mendukung pemasangan sakelar multi-arah, mewujudkan deteksi posisi pukulan yang fleksibel dan komprehensif.

• Konfigurasi Premium Standar: Cincin magnet internal (magnet S standar), penyangga karet ujung ganda, dan desain bebas perawatan bebas oli, sesuai dengan standar pengoperasian bengkel yang bersih. Desain aksi ganda dengan langkah standar mulai dari 5 mm hingga 500 mm mencakup hampir semua langkah penggerak otomasi konvensional.

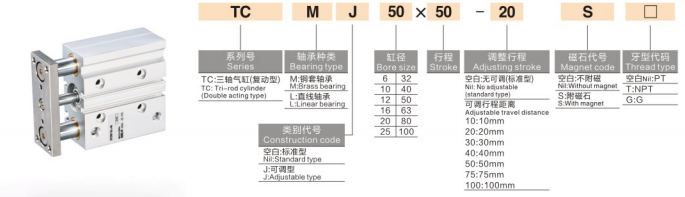

Aturan Penamaan Model Lengkap

Contoh Model: TCM20-50S | TCL16-30J-20S-T

Contoh Referensi Pesanan Standar

• karenaM25-75S: lubang 25mm, langkah 75mm, tipe bantalan geser dengan magnet internal

• karenaL20-50J-20S: lubang 20mm, goresan standar 50mm, goresan 20mm yang dapat disesuaikan, tipe presisi bantalan bola dengan magnet

• karenaM32-100S-T: lubang 32mm, langkah 100mm, tipe bantalan geser dengan ketahanan suhu tinggi

Parameter Teknis Inti Standar

(Kondisi pengujian standar: suhu normal 20℃, tekanan terukur 0,5MPa)

1. Parameter Kinerja Umum

• Modus Operasi: Gerak bolak-balik kerja ganda

• Rentang Tekanan Kerja: 0,1~1,0MPa; Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -20℃~70℃ (lingkungan konvensional bebas es); -20℃~120℃ (-T versi suhu tinggi)

• Kecepatan Operasi Piston: 50~500mm/s (φ6~63 lubang kecil & sedang); 50~400mm/s (φ80/100 lubang besar)

• Modus Penyangga: Penyangga karet ujung ganda standar; penyangga bantalan udara opsional untuk skenario benturan tinggi

• Mode Pelumasan: Pengoperasian bebas minyak dan bebas perawatan, cocok untuk lingkungan industri yang bersih

2. Data Dorongan Teoritis (@0,5MPa, Satuan: N)

3. Data Berat Produk (Stroke 50mm, Satuan: kg)

Perbandingan Seleksi Inti TCL vs TCM

Metode Pemasangan & Skenario Aplikasi Khas

1. Desain Multi-Mount yang Fleksibel

• Pemasangan Badan Langsung: Lubang sekrup yang disediakan di bagian bawah, samping, dan ujung untuk pemasangan langsung tanpa memerlukan braket tambahan, memungkinkan perakitan dan pembongkaran cepat untuk pemasangan di lokasi.

• Aksesori Tambahan Opsional: Aksesori pemasangan flensa (F) dan braket kaki (L) tersedia, mendukung tata letak horizontal dan vertikal yang fleksibel untuk beradaptasi dengan beragam desain struktural peralatan.

2. Aplikasi Industri Inti

• Otomatisasi Jalur Konveyor: Penghentian benda kerja, pengangkatan material dan penentuan posisi palet; ketahanan terhadap benturan yang kuat dan kinerja anti-offset memastikan pengangkutan yang stabil dan pengoperasian yang terbatas.

• Pemrosesan Presisi Elektronik 3C: Penanganan PCB, posisi crimping terminal, dan terjemahan benda kerja ringan; akurasi anti-rotasi yang tinggi menjamin perakitan dan pemrosesan yang presisi tanpa defleksi.

• Mesin Pengemasan: Penggerak penyekat material, peralihan gerbang silo, dan dorongan material jarak pendek; bodi kompak beradaptasi sempurna dengan tata letak peralatan pengemasan yang sangat terintegrasi.

• Otomasi Industri Umum: Pengangkatan jig, pelontaran sebagian, dan penggerak beban eksentrik; mengintegrasikan fungsi silinder dan pemandu untuk menggantikan kombinasi silinder terpisah + batang pemandu tradisional, menyederhanakan struktur peralatan dan mengurangi biaya.

Perbandingan Penggantian Seri TC vs Seri SMC MGP

Panduan Seleksi Cepat Tiga Langkah

1. Pemilihan Ukuran Lubang: Hitung gaya dorong yang dibutuhkan berdasarkan beban kerja aktual; pilih ukuran lubang dengan daya dorong teoritis ≥ beban aktual × 1,5, sisakan margin keamanan 50% untuk menghindari operasi kelebihan beban.

2. Pemilihan Jenis Bantalan: Pilih bantalan bola TCL untuk pemosisian presisi dan skenario bersepeda mulus frekuensi tinggi; pilih bantalan geser TCM untuk kondisi kerja dengan beban berat, berdebu, dan berdampak tinggi.

3. Pemilihan Konfigurasi Fungsional

￮ Permintaan penyesuaian halus goresan: Pilih goresan yang dapat disesuaikan tipe J (rentang penyesuaian 0~50mm)

￮ Permintaan deteksi posisi: Pilih konfigurasi magnet S + sakelar magnetik multi-arah (dapat dipasang di empat sisi)

￮ Lingkungan kerja bersuhu tinggi: Pilih -T opsi tahan suhu tinggi (-20℃~120℃)

Ringkasan Satu Kalimat

      Silinder batang pemandu triaksial seri SOLH TC mengintegrasikan kekakuan tinggi, ketahanan beban super lateral, dan kinerja anti-rotasi presisi tinggi, dengan opsi bantalan ganda dan fungsi opsional langkah & suhu tinggi yang dapat disesuaikan, berfungsi sebagai pengganti langsung yang paling hemat biaya untuk seri SMC MGP untuk otomatisasi pengangkatan, penghentian, dan pemosisian adegan penuh.
