Meja Geser Pneumatik Seri MXQ | Panduan Bola Resirkulasi / Tipe Ekonomis

Merek: SOLH oleh Richge Technology

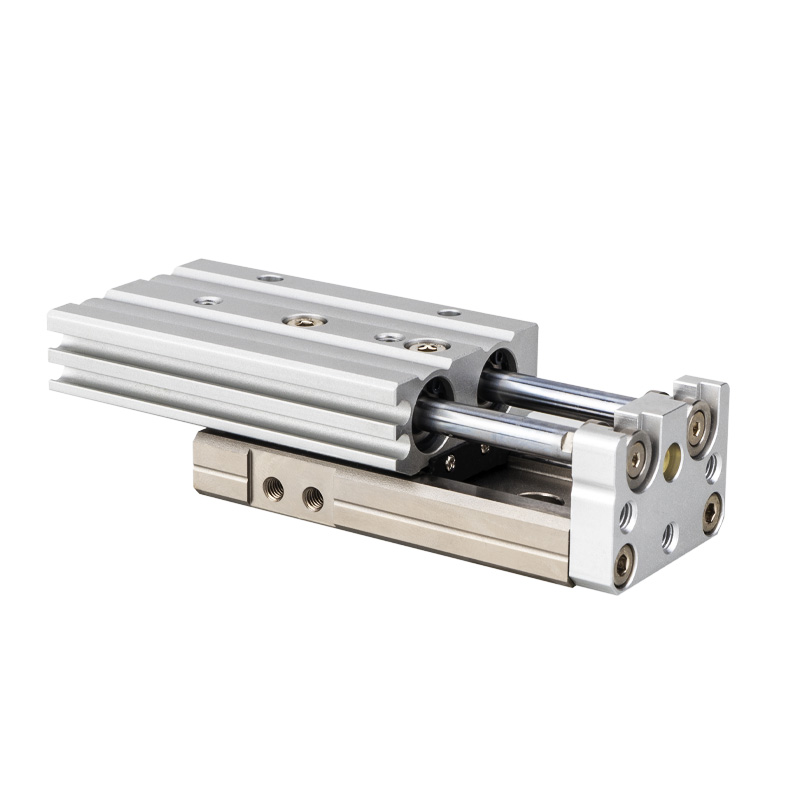

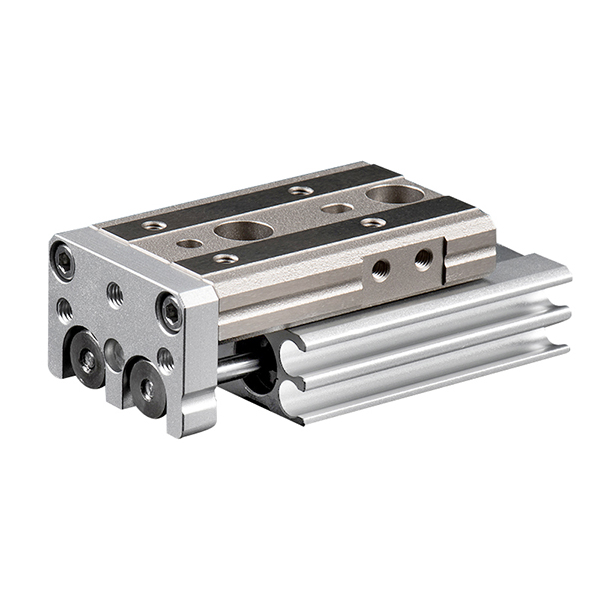

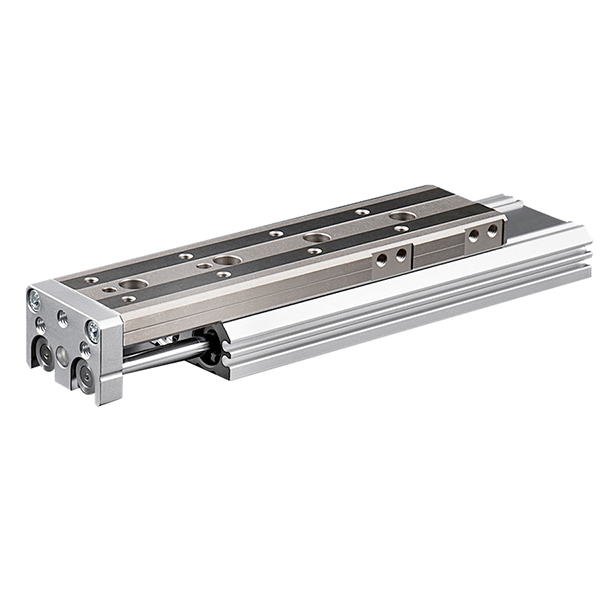

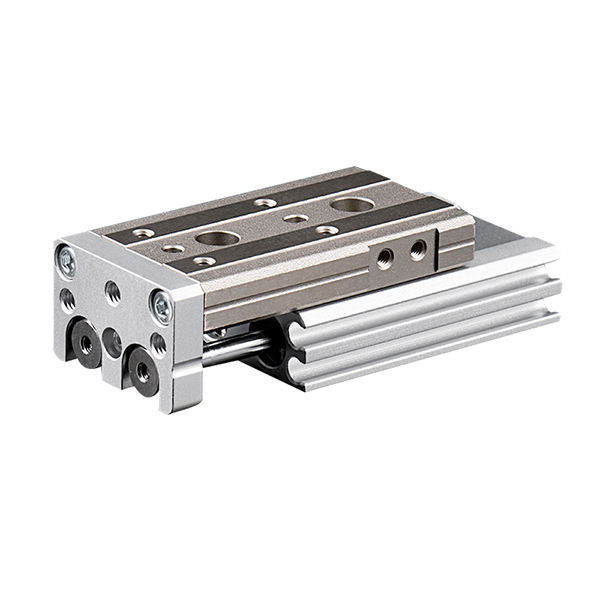

Ikhtisar Produk

     Seri SOLH MXQ adalah meja geser pneumatik kompak ekonomis yang dilengkapi sistem penggerak piston ganda dan rel pemandu bola bersirkulasi. Mengadopsi struktur terintegrasi yang sangat tipis dan ringan, alat ini menghasilkan gerakan linier presisi menengah yang stabil dengan akurasi pengulangan ±0,02 mm. Sebagai alternatif yang hemat biaya dibandingkan kombinasi tradisional “silinder + pemandu eksternal”, ini sangat mengurangi biaya peralatan sekaligus mempertahankan kinerja pengoperasian yang andal. Ideal untuk penanganan otomatis umum dan skenario perakitan presisi standar, ini adalah solusi penggerak linier dasar pilihan untuk jalur produksi otomatis massal.

Struktur Inti & Prinsip Kerja

     -- Penggerak Aksi Ganda Piston Ganda: Dilengkapi dengan struktur piston ganda yang menghasilkan daya dorong keluaran dua kali lipat dari slide silinder tunggal dengan ukuran lubang yang sama. Ini memastikan gerakan linier yang sinkron dan stabil tanpa ayunan atau defleksi selama operasi siklik frekuensi tinggi.

     -- Rel Pemandu Bola Sirkulasi: Mengadopsi desain pemandu bola resirkulasi yang tidak dimuat sebelumnya, menampilkan pergerakan beban ringan yang halus dan biaya produksi yang rendah. Ia mempertahankan akurasi pemosisian berulang ±0,02mm yang stabil, sepenuhnya memenuhi persyaratan otomatisasi presisi menengah.

     -- Bodi Terintegrasi Sangat Tipis & Ringan: Struktur silinder dan meja geser yang terintegrasi memiliki tinggi 10% lebih rendah dan bobot 22% lebih ringan dibandingkan seri MXS, mewujudkan tata letak pemasangan yang lebih ringkas untuk peralatan dengan ruang terbatas.

     -- Pemasangan Tiga Sisi yang Fleksibel: Mendukung pemasangan tiga arah bawah, samping, dan aksial dengan lubang pin pemosisian presisi yang telah ditetapkan. Ini menyederhanakan prosedur pemasangan dan penentuan posisi di lokasi, sehingga meningkatkan efisiensi perakitan secara keseluruhan.

     -- Desain Induksi Magnetik Bawaan: Cincin magnetik internal standar dengan alur pemasangan samping khusus untuk sakelar magnetik seri D-M9□ dan A93. Desain pemasangan rata menghindari gangguan struktural dan memastikan umpan balik sinyal posisi stabil.

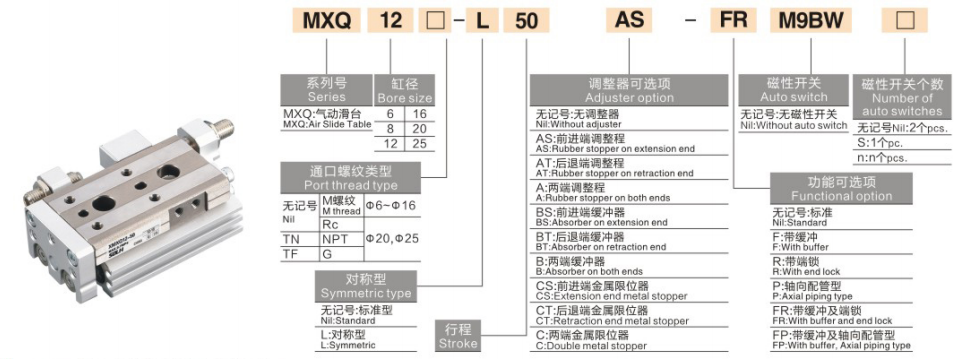

 Aturan Pengodean Model Lengkap

   1. Contoh Model: MXQ16-50AS-M9BW

   2. Contoh Referensi Pesanan Standar

     -- MXQ20-75A-FR-M9NL: Lubang 20mm, langkah 75mm, penyesuaian langkah ujung ganda, perpipaan aksial, sakelar magnetik PNP dengan panjang kabel 3m

Spesifikasi Teknis Inti Umum

Bagan Referensi Gaya & Beban Keluaran (@0,5MPa, Pemasangan Horizontal)

Catatan: Kapasitas beban berkurang dengan langkah yang lebih panjang dan kecepatan pengoperasian yang lebih tinggi; faktor keamanan ≥2; beban vertikal memerlukan verifikasi torsi yang diijinkan

Skenario Aplikasi & Perbandingan Pemilihan Produk

   1. Skenario Aplikasi Prioritas untuk Seri MXQ

     --  Penanganan Otomatis Umum: Sempurna untuk transfer siklik komponen elektronik kecil, terminal, komponen plastik, dan perlengkapan modular ringan dengan persyaratan presisi standar.

     -- Proyek Otomatisasi yang Sensitif terhadap Biaya: Sebagai alternatif hemat biaya dibandingkan seri MXS presisi tinggi, seri ini mengurangi biaya peralatan secara keseluruhan hingga lebih dari 30% sekaligus mempertahankan kinerja dasar yang stabil.

     -- Tata Letak Ruang Ultra-Kompak: Memiliki tinggi badan yang lebih rendah dan bobot yang lebih ringan dibandingkan slide MXS, sehingga menghemat ruang pemasangan vertikal untuk peralatan otomatis yang sangat ringkas.

     -- Operasi Beban Ringan Presisi Sedang: Ideal untuk kondisi kerja dengan permintaan pemosisian ±0,02 mm dan tidak memerlukan persyaratan kekakuan tinggi atau ketahanan torsi berat.

     -- Bersepeda Langkah Pendek Frekuensi Tinggi: Dapat diandalkan untuk pengoperasian berulang jangka panjang dalam langkah pendek 10~50mm, secara efektif menggantikan silinder terpisah tradisional dan kombinasi pemandu eksternal.

   2.MXQ vs MXS vs MXH | Perbandingan Tabel Slide SMC Inti

Poin Penting Seleksi Profesional

     -- Pencocokan Ukuran Lubang: Pilih ukuran lubang yang sesuai berdasarkan berat benda kerja dan arah pemasangan. Kontrol beban horizontal dalam 50% dari nilai pengenal dan beban vertikal dalam 25% dari nilai pengenal untuk memastikan pengoperasian jangka panjang yang stabil.

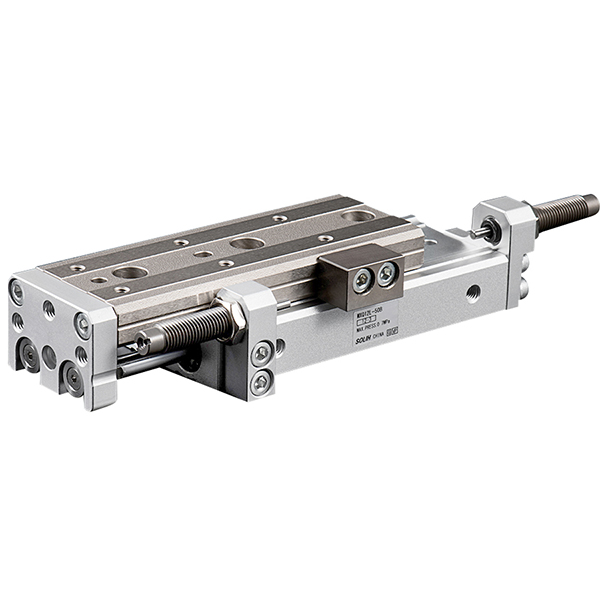

     -- Seleksi Stroke & Reservasi Margin: Cadangan margin goresan 5~10mm selama pemilihan model. Gunakan akhiran penyesuaian halus AS/AT/A (pemangkasan 0~5 mm) jika diperlukan kalibrasi gerakan yang tepat.

     -- Pemilihan Pemasangan yang Fleksibel: Pemasangan bawah untuk penanganan material horizontal; pemasangan samping untuk pemasangan tetap lateral; pemasangan aksial untuk penumpukan sumbu Z dan perakitan peralatan multi-lapis.

     -- Optimasi Konfigurasi Buffer: Penyangga karet standar untuk pengoperasian kecepatan rendah konvensional. Pasang penyangga hidraulik opsional ketika kecepatan pengoperasian melebihi 300mm/s atau berat beban melebihi 5kg (tidak berlaku untuk model MXQ6).

     -- Konfigurasi Deteksi Posisi: Kompatibel dengan sakelar magnetik M9B/M9N/A93. Alur tertanam dua sisi mendukung pemasangan sakelar ganda untuk mewujudkan umpan balik sinyal di tempat yang diperpanjang/ditarik secara akurat.

Ringkasan Satu Kalimat

     Meja geser pneumatik ekonomis seri SOLH MXQ mengadopsi pemandu bola resirkulasi ringan dan struktur terintegrasi piston ganda, menampilkan bodi tipis ultra-ringan, presisi medium stabil ±0,02 mm, dan biaya rendah, berfungsi sebagai pengganti hemat biaya terbaik untuk kombinasi pemandu silinder tradisional untuk otomasi industri umum dan perakitan presisi cahaya.
