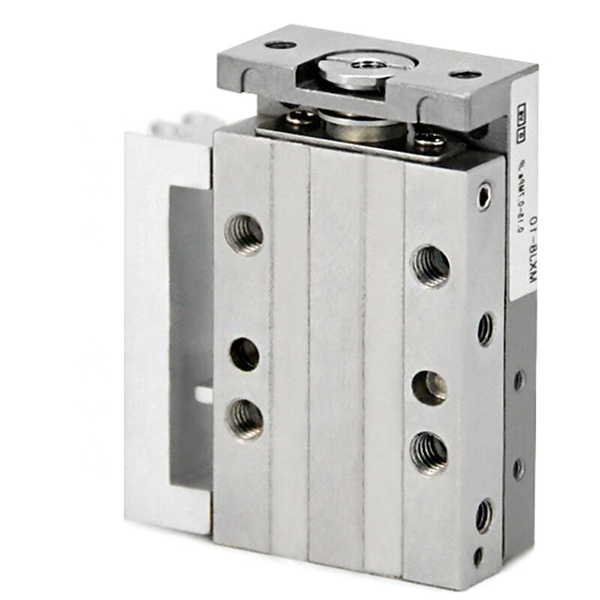

Meja Geser Pneumatik Presisi Tinggi Ultra-Ringkas Seri MXJ

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MXJ adalah meja geser pneumatik ultra-miniatur dan presisi tinggi yang dirancang untuk pengendaraan linier presisi mikro. Menampilkan tapak ultra-kompak, akurasi posisi tingkat mikron, konstruksi ringan, dan kompatibilitas pemasangan multi-arah, perangkat ini dirancang dengan sempurna untuk stasiun otomatis ruang terbatas termasuk pemrosesan elektronik 3C, deteksi presisi, perakitan mikro, dan operasi siklik langkah pendek frekuensi tinggi. Ini berfungsi sebagai aktuator linier mikro presisi tinggi utama untuk skenario otomatisasi miniatur.

Struktur Inti & Fitur Desain

     -- Mode Penggerak: Operasi dua arah kerja ganda, ukuran lubang φ4,5/6/8/12/16mm, mencakup rentang beban mikro hingga ringan 5~50N.

     - Struktur Premium: Mengadopsi bodi baja tahan karat martensit dan rel pemandu bola linier terintegrasi. Struktur penahan beban diisolasi dari gerakan penyegelan batang piston, menghasilkan kekakuan tinggi dan operasi gesekan sangat rendah.

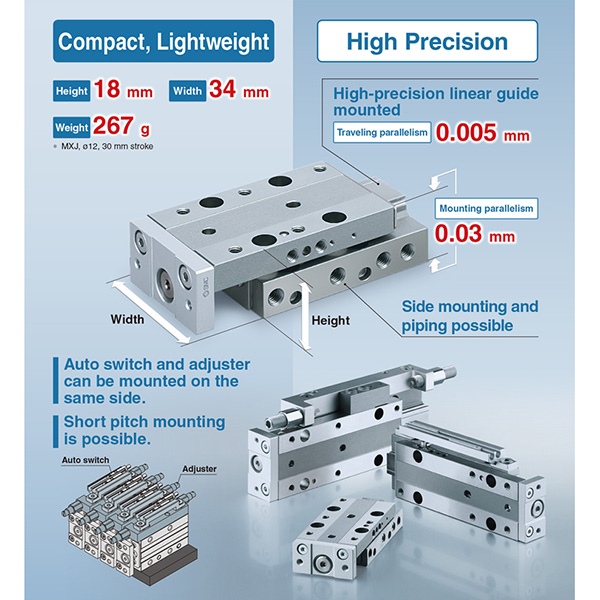

     -- Presisi Tingkat Mikron: Paralelisme perjalanan 0,005mm, paralelisme pemasangan 0,03mm, vertikalitas 0,01mm, memastikan pemosisian presisi ultra-stabil untuk proses canggih.

     -- Ukuran Ultra-Kompak: Desain bodi ultra-tipis dengan tinggi hanya 10mm untuk model lubang φ4,5 dan tinggi 18mm untuk model lubang φ12, 30%~50% lebih kecil dari meja geser MXQ yang setara, memaksimalkan pemanfaatan ruang untuk stasiun tata letak yang padat.

     - Pemasangan Multi-Sisi Fleksibel: Mendukung pemasangan tiga sisi atas, bawah, dan samping dengan lubang pin pemosisian presisi, beradaptasi dengan berbagai tata letak peralatan terbatas dan padat.

     - Kompatibilitas Sensor Universal: Dilengkapi dengan alur saklar magnetik ganda sebagai standar. Model dengan goresan ≥5mm memungkinkan pemasangan 2 sakelar magnetik M9B. Desain struktural simetris memungkinkan peralihan kiri/kanan dan pertukaran pipa di lokasi.

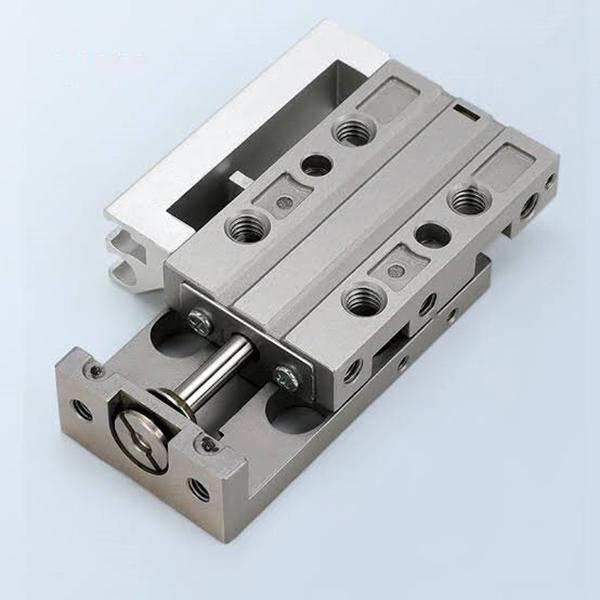

     - Penyangga & Pembatas yang Dapat Disesuaikan: Penyangga karet ujung ganda standar untuk pengurangan kebisingan dan benturan; pembatas kayuhan logam ujung tunggal/ujung ganda opsional dengan rentang kayuhan 0~5mm yang dapat disesuaikan untuk pemosisian yang sangat presisi.

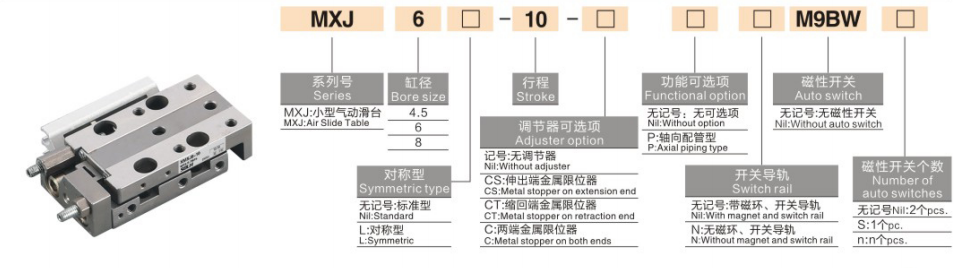

Aturan Pengodean Model Lengkap

   1. Contoh Model: MXJ6-10-CS-M9B

   2. Contoh Referensi Pesanan Standar

     -- MXJ4.5-5: Tipe standar, tanpa sakelar magnet, lubang 4,5 mm, langkah 5 mm, aksi ganda

     -- MXJ8-15-B-2M9B: Bor 8mm, langkah 15mm, batas logam ujung ganda, 2 buah sakelar magnetik M9B

     -- MXJ12-20-L: Tipe simetris, lubang 12mm, langkah 20mm, pipa samping yang dapat dibalik

Spesifikasi Teknis Inti (@0,5MPa, Aksi Ganda)

   1. Spesifikasi Mikro (φ4.5 / φ6 / φ8)

   2.Spesifikasi Kecil (φ12 / φ16)

Keunggulan Kompetitif Inti

   1. Presisi & Stabilitas Ultra Tinggi Tingkat Mikron

     - Pemesinan satu bagian terintegrasi yang dipasangkan dengan rel pemandu bola linier presisi tinggi memastikan akurasi pemosisian berulang ±0,01 mm dan kesalahan paralelisme ultra-rendah, sepenuhnya memenuhi persyaratan presisi ketat untuk deteksi mikro dan proses pemosisian halus.

   2. Desain Ultra-Ringkas & Hemat Ruang

     -- Struktur bodi ultra-tipis dan ultra-pendek dengan tinggi minimal hanya 10mm. Desain pemasangan tiga sisi beradaptasi dengan ruang vertikal dan horizontal yang sangat sempit, menghemat lebih dari 40% ruang pemasangan dibandingkan dengan meja geser konvensional, ideal untuk jalur produksi otomatis yang padat.

   3. Respon Cepat Ringan & Frekuensi Tinggi

    -Struktur ringan baja tahan karat yang dioptimalkan (40~500g) mengurangi inersia pergerakan secara efektif. Kecepatan pengoperasian berkisar antara 50 hingga 500mm/s, mendukung pengoperasian frekuensi tinggi yang stabil selama 300 siklus per menit (cpm) untuk meningkatkan efisiensi produksi.

   4. Pengoperasian Bebas Minyak & Masa Pakai Super Panjang

     - Mengadopsi penyegelan tahan aus gesekan rendah dan desain bebas minyak, kompatibel dengan bengkel bersih dan lingkungan industri yang sedikit berminyak. Konfigurasi struktural yang tahan lama memastikan masa pakai lebih dari 5 juta siklus dengan pengoperasian bebas perawatan yang stabil dan jangka panjang.

   5. Desain Reversibel Simetris untuk Pemasangan Fleksibel

     -- Pelabuhan udara simetris dan struktur alur sakelar memungkinkan pertukaran pipa dan pemasangan sensor di kiri/kanan di lokasi, menghilangkan batasan arah dan sangat meningkatkan proses debug di lokasi dan fleksibilitas adaptasi struktural.

Bentuk Pemasangan & Aplikasi Khas

   1. Metode Pemasangan

     - Pemasangan Atas: Dipasang melalui lubang tembus dengan lubang pin pemosisian presisi, cocok untuk pemasangan atas benda kerja dan skenario pemosisian presisi tinggi.

     - Pemasangan Bawah: Dipasang melalui lubang berulir bawah, stabil dan andal, berlaku untuk pemasangan permukaan peralatan standar.

     - Pemasangan Samping: Dipasang melalui lubang berulir samping, cocok untuk peralatan dengan ruang vertikal terbatas dan susunan paralel padat dari beberapa slide.

   2. Skenario Aplikasi Khas

     -- 3C Electronics: Penanganan dan transfer chip, pemfokusan lensa kamera, laminasi komponen mikro, pengujian ketahanan masa pakai tombol

     -Deteksi Presisi: Pemosisian probe, gerakan presisi kamera CCD, pengukuran dimensi mikro, kalibrasi halus optik

     - Perakitan Mikro: Penguncian sekrup otomatis, crimping terminal, penyisipan komponen presisi, penggerak jig miniatur

     - Peralatan Medis: Kontrol presisi pompa mikro, peralihan katup miniatur, posisi teleskopik instrumen kecil

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan Lubang berdasarkan Beban

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Cadangan tidak kurang dari 50% margin keselamatan beban untuk operasi presisi yang stabil.

   2. Konfirmasi Pukulan

     -- Kisaran langkah standar: 5~50mm. Prioritaskan pukulan pendek (5~20mm) untuk kondisi kerja frekuensi tinggi guna memastikan presisi dan stabilitas operasional yang lebih tinggi.

   3. Pencocokan Konfigurasi

     -- Pemantauan Posisi: Lengkapi 2 sakelar magnetik M9B untuk umpan balik posisi gerakan dua arah.

     -- Pembatasan Presisi: Pilih batas logam ujung ganda (B) untuk posisi kayuhan tepat 0~5mm yang dapat disesuaikan.

     -- Adaptasi Pemasangan: Pilih pemasangan samping untuk tata letak stasiun yang padat, pemasangan bawah untuk pemasangan permukaan standar.

Ringkasan Satu Kalimat

     Meja geser pneumatik ultra-kompak presisi tinggi seri SOLH MXJ dilengkapi dengan akurasi pemosisian tingkat mikron, pemasangan fleksibel tiga sisi, pengoperasian frekuensi tinggi yang ringan, dan pembatas logam opsional yang dapat disesuaikan, berfungsi sebagai aktuator linier mikro presisi hemat biaya yang banyak digunakan dalam elektronik 3C, deteksi presisi, perakitan mikro, dan peralatan otomasi medis.
