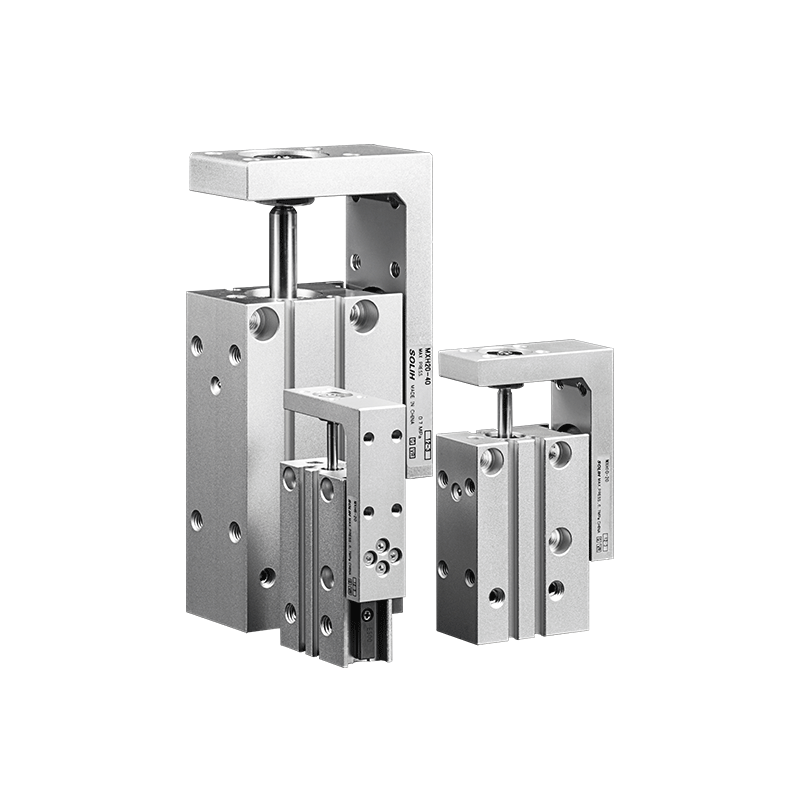

Meja Geser Pneumatik Langkah Panjang Sempit Seri MXH

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MXH adalah meja geser pneumatik kompak tipe sempit yang dilengkapi dengan sistem pemandu linier bola bersirkulasi. Mengintegrasikan desain ringan, kekakuan tinggi, dan kinerja pukulan yang diperluas hingga 60mm, ia memiliki lebar bodi ultra-sempit yang menghemat ruang pemasangan secara signifikan. Dengan kapasitas beban anti-defleksi yang sangat baik dan kemampuan pemosisian presisi sedang, alat ini secara khusus dioptimalkan untuk pemasangan multi-slide berdampingan dan operasi transfer presisi dalam skenario otomatis dengan ruang terbatas, berfungsi sebagai solusi penggerak linier mikro langkah panjang yang ideal untuk elektronik 3C dan otomatisasi presisi.

Struktur Inti & Fitur Desain

     --  Struktur Penggerak Piston Ganda: Mengadopsi mode mengemudi aksi ganda piston ganda, menghasilkan gaya keluaran yang stabil dan kinerja operasi sinkron yang luar biasa, memastikan gerakan linier yang konsisten selama pekerjaan siklik frekuensi tinggi.

     --  Rel Panduan Bola Bersirkulasi Tak Terbatas: Dilengkapi dengan rel panduan linier bola bersirkulasi tak berujung, yang menampilkan kekakuan struktural tinggi dan stabilitas gerakan linier yang sangat baik. Paralelisme perjalanan dikontrol dalam 0,05 mm untuk pukulan pendek, secara efektif menghindari jitter dan penyimpangan gerakan.

     -- Bodi Kompak Sangat Sempit: Struktur lebar sempit yang dioptimalkan, jauh lebih ramping daripada meja geser seri MXQ dan MXS tradisional, secara sempurna mendukung pengaturan beberapa slide yang padat dan berdampingan untuk memaksimalkan pemanfaatan ruang peralatan.

     -- Kapasitas Beban Anti-Offset yang Unggul: Torsi yang diijinkan kira-kira 6 kali lipat dari seri MXU tradisional, dengan ketahanan yang sangat ditingkatkan terhadap beban eksentrik dan beban kantilever, beradaptasi dengan kondisi pengoperasian gaya unilateral yang kompleks.

     --  Instalasi Fleksibel Multi Arah: Mendukung pemasangan 4 arah dengan lubang tembus/lubang berulir dan lubang berulir memanjang. Cocok dengan desain perpipaan 3 sisi, memenuhi beragam persyaratan pemasangan dan tata letak perpipaan untuk struktur peralatan yang sempit dan bertumpuk.

     -- Adaptasi Sensor Universal: Cincin magnetik bawaan sebagai standar, dengan alur sensor dua sisi yang kompatibel dengan sakelar magnetik seri D-M9□ dan A93, mewujudkan deteksi posisi goresan yang akurat dan umpan balik sinyal.

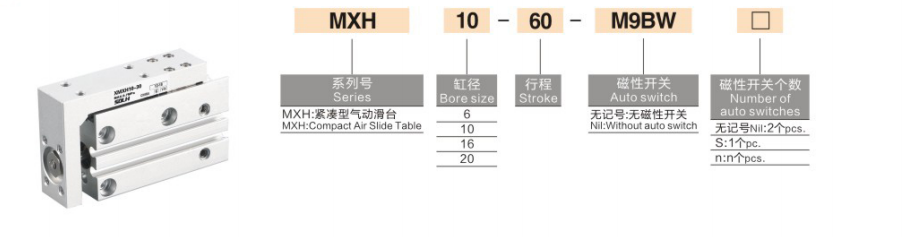

Aturan Pengodean Model Lengkap

   1. Contoh Model: MXH16-50Z-M9NL

   2. Contoh Referensi Pesanan Standar

     --  MXH10-30-M9BW: Bore 10mm, stroke 30mm, saklar magnetik NPN dengan panjang kawat 1m

Spesifikasi Teknis Inti

Bagan Referensi Gaya & Beban Keluaran (@0,5MPa)

Faktor keamanan ≥2; Beban vertikal memerlukan verifikasi torsi yang diijinkan

Spesifikasi Torsi yang Diijinkan (Kapasitas Beban Anti-Offset, N·m)

Skenario Aplikasi & Perbandingan Pemilihan Produk

   1. Skenario Aplikasi Prioritas untuk Seri MXH

     --  Peralatan yang Sangat Terbatas Ruangnya: Desain bodi ultra-sempit mendukung pemasangan beberapa meja geser yang padat berdampingan, sangat cocok dengan interior peralatan otomatis mini.

     --  Operasi Pukulan Panjang Presisi Sedang: Langkah maksimum hingga 60mm dengan akurasi pengulangan ±0,02mm, jauh melebihi stabilitas posisi silinder pneumatik biasa, memenuhi tuntutan transfer perjalanan jauh dengan presisi menengah.

     --  Transfer Frekuensi Tinggi Beban Ringan: Ideal untuk penanganan siklik dan penempatan komponen elektronik, terminal, komponen plastik kecil, dan perlengkapan perkakas presisi.

     --  Kondisi Kerja Beban Anti-Offset: Ketahanan torsi yang sangat baik memungkinkan pengoperasian yang stabil dalam skenario gaya unilateral dan pemasangan kantilever, memecahkan masalah defleksi dan jitter pada slide biasa.

Perbandingan Seri MXH vs MXQ vs MXS

Pedoman Seleksi Profesional

     --  Pencocokan Ukuran Lubang: Mengontrol beban horizontal dalam 50% dari nilai pengenal dan beban vertikal dalam 25% dari nilai pengenal, dengan faktor keamanan terjamin tidak kurang dari 2 untuk memastikan pengoperasian jangka panjang yang stabil.

     -- Reservasi Pukulan: Cadangan margin goresan 5~10mm selama pemilihan; goresan standar maksimum seri MXH adalah 60mm untuk menghindari benturan batas dan meningkatkan masa pakai.

     -- Pemilihan Mode Pemasangan: Pilih pemasangan melintang untuk tata letak ruang ultra-sempit; mengadopsi pemasangan memanjang untuk skenario pemasangan bertumpuk dan multi-lapis untuk menghemat ruang peralatan secara keseluruhan.

     -- Optimasi Penyangga: Dilengkapi dengan penyangga hidraulik ketika kecepatan pengoperasian melebihi 300mm/s atau berat beban melebihi 3kg, yang secara efektif mengurangi benturan dan getaran terminal.

     -- Konfigurasi Sensor: Alur sensor dua sisi mendukung pemasangan sakelar magnet ganda, mewujudkan deteksi akurat di tempat untuk gerakan memanjang dan memendek untuk pemantauan posisi gerakan penuh.

Ringkasan Satu Kalimat

     Meja geser pneumatik kompak sempit seri SOLH MXH memiliki fitur bodi ultra-sempit, ketahanan torsi tinggi, langkah panjang 60mm dan presisi medium ±0,02mm, dengan pemasangan 4 arah dan pengoperasian bebas oli, menjadi solusi hemat biaya optimal untuk pemasangan padat dan transfer presisi frekuensi tinggi beban ringan di ruang otomatis terbatas.
