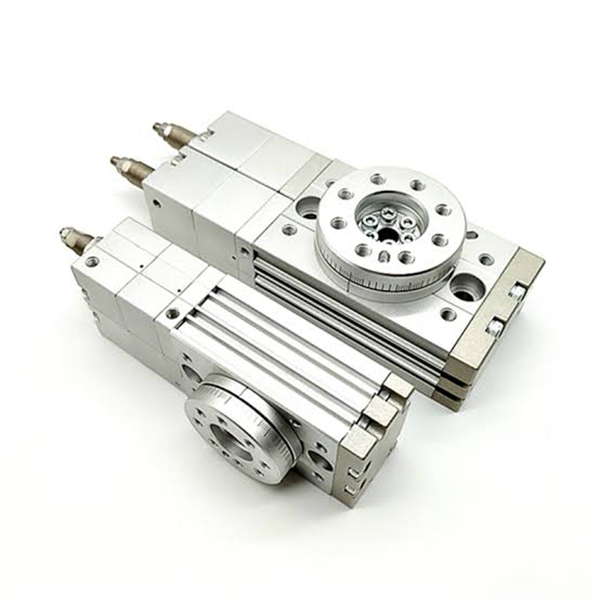

Silinder Putar Tiga Posisi Seri MSZ | Aktuator Pneumatik Rak & Pinion

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Penentuan Posisi Inti

  Seri SOLH MSZ adalah silinder meja putar rak-dan-pinion profesional yang dirancang khusus untuk ituposisi tiga posisi. Ini memiliki fungsi triple stop kiri/tengah/kanan (0° / Mid-stop / 180°) yang unik, memecahkan masalah pemosisian yang tidak dapat dicapai oleh silinder putar dua posisi standar dalam penghentian di tengah langkah. Dikendalikan oleh katup solenoid tekanan menengah 5/3 arah tunggal tanpa konfigurasi sirkuit katup ganda, ini sangat menyederhanakan tata letak sistem pneumatik. Posisi tengah mendukung penyesuaian halus ±10°, sementara kedua ujungnya mewujudkan penyetelan sudut 0~95°, menjadikannya solusi pneumatik optimal untuk pengalihan benda kerja, penyortiran, pengindeksan multi-stasiun, dan skenario yang memerlukan pemosisian perantara wajib.

  Inti Pilihan Cepat Seri 1.1

Pemosisian Produk Inti: Mewujudkan rotasi tiga stop yang akurat sebesar 0° (Kiri) → Tengah (Tengah) → 180° (Kanan) dengan posisi tengah yang dapat disesuaikan untuk memenuhi tuntutan pemosisian fleksibel multi-sudut.

2. Parameter Teknis Inti (Standar SOLH)

  2.1 Spesifikasi Dasar

     • Ukuran Lubang: 10/20/30/50

     • Modus Operasi: Aksi ganda, rak & pinion ganda, tiga posisi di tengah pemberhentian

     • Tekanan Kerja: 0,2~1,0MPa (tipe penyangga karet); 0,2~0,6MPa (tipe buffer hidrolik)

     • Tekanan Bukti: 1,05MPa

     • Suhu Kerja: 0℃~60℃ (Tidak ada lingkungan beku)

     • Sudut Ayun: 0~95° untuk ujung tunggal, total sudut yang dapat disesuaikan 0~190°

     • Penyesuaian di tengah-tengah: penyempurnaan ±10° berdasarkan posisi tengah

     • Akurasi Posisi: ±0,02mm (tipe presisi tinggi MSZA); ±0,05mm (tipe Dasar MSZB)

     • Mode Pelumasan: Operasi pelumasan mandiri bebas oli

     • Utas Pelabuhan: M5×0,8 (lubang 10/20); M8×1,25 (lubang 30/50)

  2.2 Torsi Keluaran & Beban yang Diijinkan (0,5MPa)

  2.3 Kapasitas Penyerapan Energi Penyangga

3. Fitur Struktural & Prinsip Kerja Tiga Posisi

  3.1 Keunggulan Struktural Inti

     • Struktur Mid-stop Rak Ganda & Piston Ganda: Mengadopsi roda penggerak rak ganda dan desain piston penghenti tengah yang independen, menghilangkan reaksi balik dan menghasilkan torsi yang stabil dan konsisten selama peralihan tiga posisi.

     • Desain Meja Putar Terintegrasi: Dilengkapi dengan lubang pin pemosisian untuk pemasangan benda kerja langsung, memiliki kekakuan tinggi dan pemasangan yang sederhana dan cepat tanpa perlengkapan tambahan.

     • Lubang tembus tengah: Lubang tembus tengah bawaan (Ø6~Ø12), memungkinkan pipa udara dan kabel listrik melewatinya dengan rapi, mewujudkan perkabelan dan perpipaan terintegrasi.

     • Penyesuaian Sudut Independen: Dilengkapi dengan baut penyesuaian profesional, mendukung penyempurnaan independen sudut batas kiri/kanan dan posisi berhenti tengah, mewujudkan kalibrasi sudut fleksibel.

     • Slot Sakelar Magnetik Standar: Alur cadangan standar di kedua sisi, kompatibel dengan sakelar magnetik D-M9B dan D-A93, mewujudkan deteksi waktu nyata dari tiga posisi kiri/tengah/kanan untuk hubungan sinyal otomatis.

  3.2 Prinsip Kontrol Tiga Posisi (Keunggulan Inti)

   Seri MSZ hanya membutuhkansatu katup solenoid tekanan menengah 5/3 arah untuk mewujudkan peralihan tiga posisi, tidak diperlukan peralihan sirkuit udara ganda atau kompleks, yang menyederhanakan struktur sistem dan mengurangi biaya peralatan secara keseluruhan.

     1. Posisi Kiri (0°): Katup solenoid saluran masuk udara stasiun kiri, pasokan udara satu sisi, dan saluran pembuangan sisi belakang, menggerakkan meja putar untuk mengunci secara akurat pada posisi batas kiri 0°.

     2. Posisi Kanan (180°): Saluran masuk udara stasiun kanan katup solenoid, aksi sirkuit udara terbalik, menggerakkan meja putar untuk memutar dan mengunci pada posisi batas kanan 180°.

     3. Posisi Berhenti Tengah (M): Stasiun tengah katup solenoid, kedua sisi silinder diberi tekanan secara bersamaan. Piston putar menjaga keseimbangan gaya, dan piston mid-stop independen mendorong dan mengunci meja pada posisi tengah yang telah ditentukan, mewujudkan posisi tengah yang stabil.

4. Aturan Penamaan Model Lengkap

  Kode Model Khas: MSZB20-R-M9BL

5. Aturan Seleksi & Penerapan Khas

  5.1 Aturan Prioritas Seleksi

     1. Permintaan Posisi Pertama: Pilih seri MSZ untuk kondisi kerja yang memerlukan penghentian tiga posisi (kiri/tengah/kanan); Silinder putar dua posisi MSQ/HRQ tidak berlaku.

     2. Pencocokan Presisi: Pilih tipe MSZA presisi tinggi untuk skenario pemosisian berulang tinggi; pilih tipe dasar MSZB yang hemat biaya untuk skenario universal umum.

     3. Pencocokan Kecepatan & Beban: Mengadopsi tipe penyangga hidraulik -R untuk pengoperasian berkecepatan tinggi, beban berat, dan berdampak tinggi; penyangga karet standar cukup untuk pengoperasian beban ringan kecepatan rendah.

     4. Verifikasi Muat: Pastikan secara ketat beban radial aktual, beban aksial, dan momen lentur lebih rendah dari nilai yang diijinkan untuk menghindari kemacetan dan penyimpangan posisi.

  5.2 Skenario Aplikasi Umum

     • Pengalihan & Penyortiran Benda Kerja: Mewujudkan pemosisian tengah dan distribusi material kiri/kanan dengan peralihan multi-sudut 0°/90°/180°.

     • Pengindeksan Multi-stasiun: Peralihan tiga posisi untuk stasiun perakitan, deteksi, dan transfer proses otomatis.

     • Balik & Kemudi Benda Kerja: Menyelesaikan gerakan membalik dan mengarahkan secara stabil melalui rotasi progresif 0° → tengah → 180°.

     • Otomatisasi Elektronik & Pengemasan: Diterapkan pada pengencangan tutup botol, pemosisian chip, deteksi produk multi-sudut, dan peralatan pengemasan presisi.

6. Perbandingan Perbedaan Inti MSZ vs MSQ

Ringkasan Satu Kalimat

     Silinder putar rak-dan-pinion tiga posisi seri SOLH MSZ mencapai pemosisian triple stop kiri/tengah/kanan eksklusif dengan kontrol sederhana katup tunggal, sudut tengah yang dapat disesuaikan, dan akurasi pengulangan yang tinggi, menjadi solusi profesional yang disesuaikan untuk peralatan penyortiran, pengindeksan, dan pemosisian multi-sudut otomatis.
