Silinder Multi-Pemasangan Seri MK

Silinder kompak pemasangan enam permukaan SOLH MK ditingkatkan dari silinder MD dengan mekanisme anti-rotasi bawaan. Akurasi anti-puntiran batang piston mencapai ≤±0,5°, dapat langsung dipertukarkan dengan seri Airtac MD dan SMC CQS. Bodi persegi tipis memungkinkan pemasangan tanpa braket di enam sisi dan memfasilitasi tata letak paralel kompak beberapa silinder. Variannya antara lain MK akting ganda, MSK/MTK akting tunggal, MKD batang ganda, dan model pukulan MKJ yang dapat disesuaikan. Cincin magnetik internal opsional dengan penyangga ujung karet dan kemampuan bebas minyak. Ukuran lubang φ6~32mm, diterapkan secara luas pada perkakas presisi 3C dan posisi penjepitan langkah pendek untuk otomatisasi yang memerlukan sudut benda kerja tetap di ruang terbatas.

mengirimkan permintaan

Deskripsi Produk

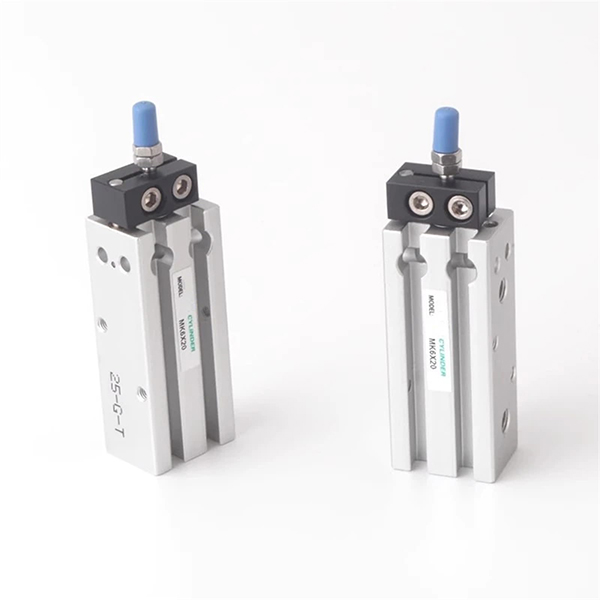

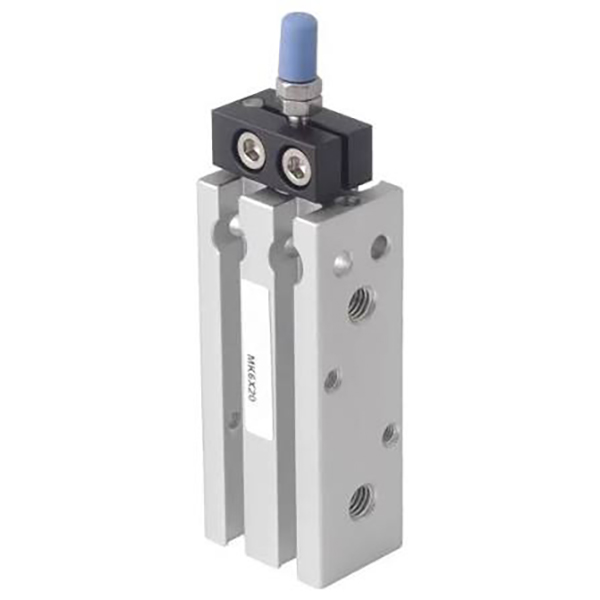

Silinder Kompak Anti-Rotasi Multi-Mount Seri MK

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

Silinder multi-mount tipis seri SOLH MK adalah versi upgrade dari silinder MD dengan mekanisme anti-rotasi bawaan. Bodi persegi mendukung pemasangan enam permukaan tanpa braket tambahan. Struktur anti-puntir membatasi rotasi batang piston, memungkinkan pemasangan paralel multi-silinder, ideal untuk otomatisasi presisi ruang terbatas dengan persyaratan pemosisian sudut. Dapat dipertukarkan langsung dengan seri Airtac MD dan SMC CQS.

Struktur & Fitur

- Bodi aluminium tipis persegi, slot panduan anti-rotasi terintegrasi;

- Laras anodisasi keras, batang piston berlapis krom, tahan lama & ringan;

- Varian lengkap: MK (aksi ganda), MSK (perpanjangan pegas), MTK (pegas ditarik kembali), MKD (batang ganda), MKJ (gerakan batang ganda yang dapat disesuaikan); akhiran -S untuk magnet bawaan;

-- Akurasi anti-rotasi ≤±0,5°, hindari deviasi sudut benda kerja;

-Dapat dipasang di sisi depan, belakang, kiri, kanan, atas, bawah; mendukung perakitan paralel berdampingan;

- Alur sensor melingkar untuk pemasangan sakelar magnetik fleksibel.

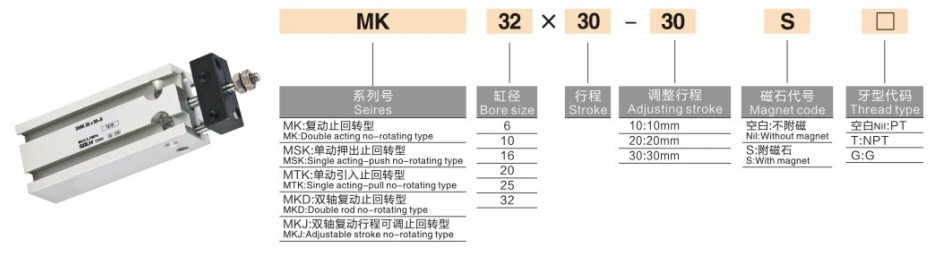

Aturan Pengodean Model

1. Contoh: MK20-50-S

-- MK: Kode seri; K=anti rotasi; D=batang ganda; J=gerakan yang dapat disesuaikan

-- 20: Ukuran lubang: 6/10/16/20/25/32 mm

-- 50: Panjang goresan 5~100mm

-- -S: Cincin magnet bawaan

Spesifikasi Teknis

Parameter	Spesifikasi
Ukuran Lubang	6,10,16,20,25,32mm
Tekanan Operasi	Akting ganda: 0,2~1,0MPa; Akting tunggal: 0,15~1,0MPa
Tekanan Bukti	1,5 MPa
Suhu	Non-magnet: -20~+70℃; Versi magnet:0~+60℃
Kecepatan Piston	30~500mm/detik
Bantalan	Memperbaiki bantalan penyangga karet
Utas Pelabuhan	M5 (φ6~25); G1/8 (φ32)
Pelumasan	Operasi bebas minyak
Anti-rotasi	Akurasi ≤±0,5°

Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, N)

Lubang (mm)	Dorongan (N)	Tarik (N)
6	14	11
10	39	31
16	101	89
20	157	141
25	245	220
32	402	362

Panduan Seleksi

-- Pilih lubang dengan margin keamanan minimal 50% untuk beban kerja;

-- Tambahkan kelonggaran 5~10mm pada gerakan perjalanan praktis; langkah standar maks: 100mm;

-- Pilih model -S jika diperlukan deteksi posisi; pilih batang ganda MKD untuk kondisi beban samping.

Ringkasan Satu Kalimat

Silinder kompak pemasangan enam permukaan SOLH MK dilengkapi dengan mekanisme anti-rotasi internal, cocok untuk pemosisian presisi dan tata letak multi-silinder kompak dalam peralatan otomatisasi ruang terbatas.
