Silinder Batang Pemandu Kompak Tipis Seri MGP | Silinder Pneumatik Non-Rotasi Kaku Tinggi

Merek: SOLH oleh Richge Technology

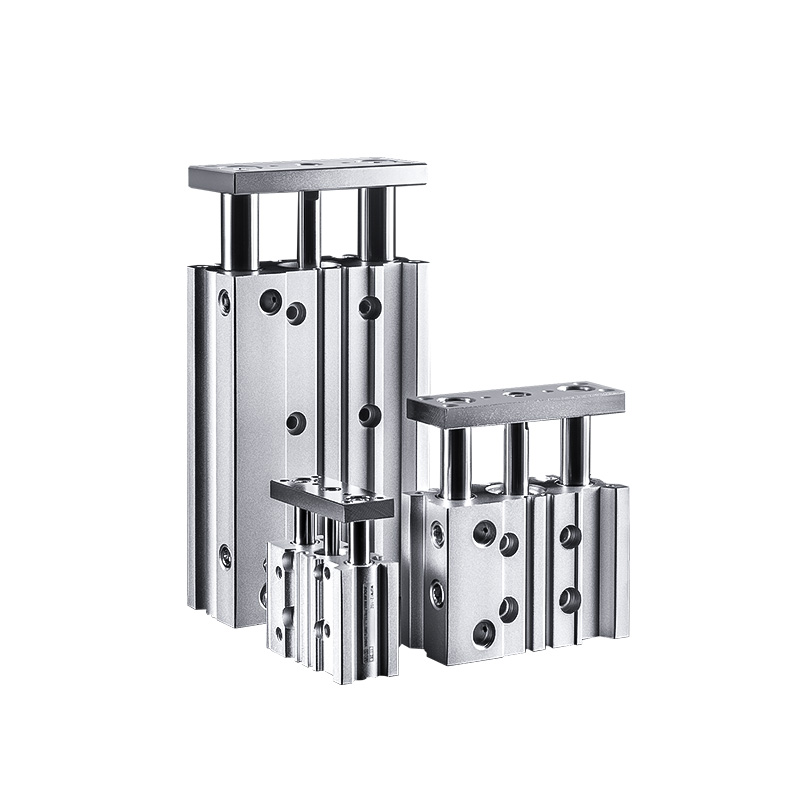

Ikhtisar Produk & Fitur Struktural

     Seri SOLH MGP adalah silinder batang pemandu ganda tipe tipis dengan kekakuan tinggi yang mengintegrasikan badan silinder, batang pemandu ganda, dan bantalan presisi. Menampilkan kinerja anti-torsi bawaan dan ketahanan beban lateral yang kuat, tidak memerlukan mekanisme pemandu eksternal. Dengan bodi datar ultra-tipis dan desain ringan (berat berkurang 17%~24% dibandingkan silinder konvensional), silinder ini sangat sesuai dengan tata letak otomasi kompak untuk skenario pengepresan, pemosisian, pengangkatan, dan pemindahan benda kerja. Tiga jenis bantalan yang dapat dipertukarkan mencakup kondisi kerja tugas berat, kecepatan tinggi, dan ultra-presisi, mewujudkan solusi berkendara linier universal full-scene.

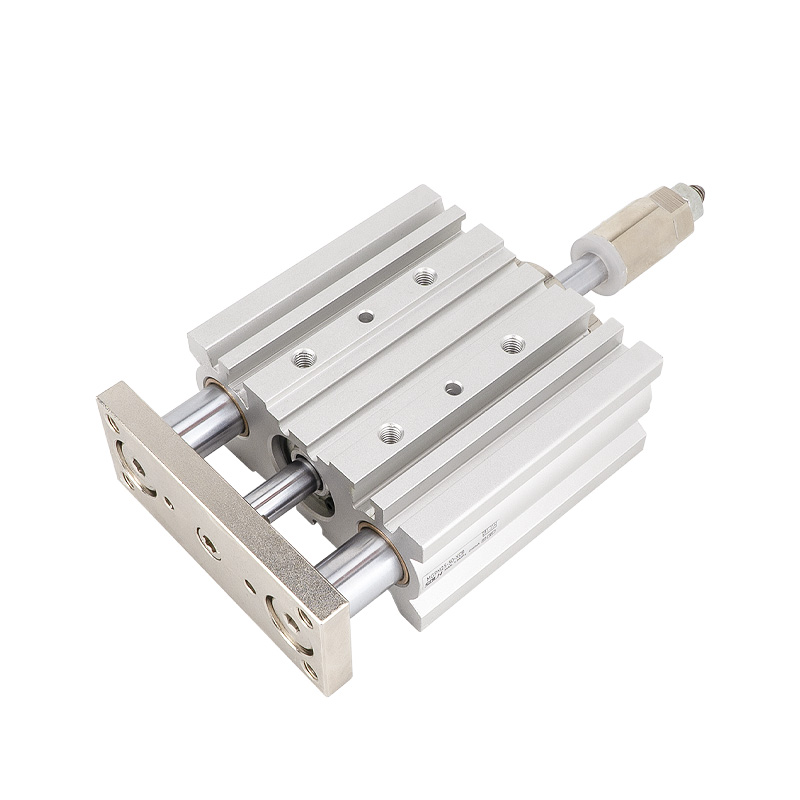

Keuntungan Struktural Inti

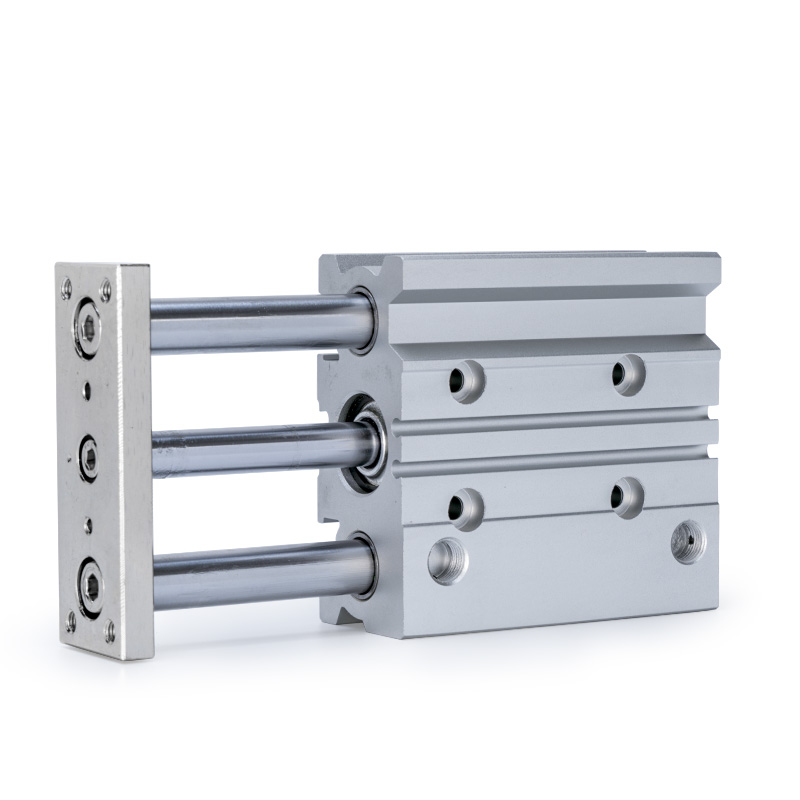

• Desain Batang Panduan Ganda Koaksial: Piston dan batang pemandu ganda mengadopsi tata letak koaksial terintegrasi untuk memastikan pengoperasian sinkron, secara efektif menghilangkan defleksi dan torsi selama pergerakan dan sangat meningkatkan kekakuan dan stabilitas secara keseluruhan.

• Buffer Multi-Jenis Opsional: Penyangga karet ujung ganda standar untuk pengoperasian stabil konvensional; penyangga bantalan udara opsional (tipe AZ, tersedia untuk lubang ≥20mm) untuk menghilangkan benturan keras selama gerakan siklik kecepatan tinggi dan beban berat.

• Bodi Ringan Ultra Tipis: Struktur tipis datar yang dioptimalkan menghemat ruang pemasangan dan mengurangi bobot peralatan secara keseluruhan, cocok untuk desain peralatan otomatis kompak yang sangat terintegrasi.

• Alur Magnetik Bawaan: Alur batang pemandu yang dicadangkan untuk pemasangan sakelar magnet langsung tanpa braket tambahan, memungkinkan konfigurasi umpan balik sinyal posisi yang sederhana dan rapi.

Tiga Sub-Seri Inti (Klasifikasi Bantalan & Dasar Pemilihan Kunci)

     Seri MGP dibagi menjadi tiga sub-model berdasarkan struktur bantalan internal, yang mencakup skenario tugas berat berkecepatan tinggi dengan gesekan rendah, tahan aus, dan ultra-presisi tanpa jarak bebas, yang merupakan dasar inti untuk pemilihan model cepat.

Aturan Penamaan Model Lengkap

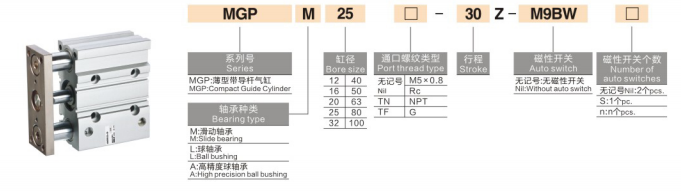

Contoh Model: MGPM20-50Z-M9B

1.Definisi Segmen Kode

• Kode Seri: MGP + akhiran bantalan (M/L/A), mewakili silinder batang pemandu ganda tipe tipis dengan konfigurasi bantalan berbeda

• Ukuran Lubang: 16/12/20/25/32/40/50/63/80/100 (mm, spesifikasi standar industri lengkap)

• Panjang Pukulan: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (rentang langkah penuh standar)

• Konfigurasi Penyangga & Cincin Magnetik

￮ Z: Tipe standar, penyangga karet ujung ganda + cincin magnet bawaan, kompatibel dengan pemasangan sakelar magnet

￮ A.S: Jenis penyangga bantalan udara (hanya untuk lubang ≥20mm), efektif menahan benturan selama pengoperasian kecepatan tinggi dan beban berat

￮ Tidak ada akhiran: Tanpa cincin magnet, saklar magnet tidak dapat dipasang

• Sakelar Magnetik: Opsional M9B, A93, D-M9N dan model lainnya, langsung dipasang di alur batang pemandu tanpa braket pemasangan

2. Contoh Pesanan Khas

• MGPM20-50Z: lubang 20mm, langkah 50mm, bantalan geser, penyangga karet standar dengan cincin magnet

• MGPL25-100Z-A93: lubang 25mm, langkah 100mm, bantalan bola tipe kecepatan tinggi, dengan sakelar magnetik A93

• MGPA32-75AZ: lubang 32 mm, langkah 75 mm, bantalan presisi tinggi, penyangga bantalan udara untuk pengoperasian anti benturan presisi tinggi

Parameter Teknis Inti Umum

(Kondisi pengujian standar: suhu normal 20℃, tekanan kerja terukur)

• Modus Operasi: Gerak bolak-balik kerja ganda

• Rentang Tekanan Kerja: 0,12~1,0MPa; Tekanan awal minimum: 0,1MPa

• Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -10℃~60℃ (diperlukan lingkungan bebas es)

• Kecepatan Operasi: 50~500 mm/dtk (MGPL maks 500 mm/dtk; MGPM/MGPA maks 400 mm/dtk)

• Modus Penyangga: Penyangga karet ujung ganda standar; penyangga bantalan udara opsional untuk lubang 20~100mm

• Akurasi Non-Rotasi: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05mm; MGPA ±0,01mm

Spesifikasi Ukuran Port

• Lubang 12/16mm: M5×0,8

• Lubang 20/25/32mm: PT1/8

• Lubang 40/50mm: PT1/4

• Lubang 63/80/100mm: PT3/8

Data Dorongan & Ketegangan Teoritis (@0,5MPa, Unit: N)

Pedoman Pemilihan Cepat Satu Kalimat

1. Pemilihan Model Bantalan: Pilih MGPM untuk lingkungan dengan beban berat, tahan aus, dan berdebu; pilih MGPL untuk bersepeda berkecepatan tinggi, rendah gesekan, dan sering; pilih MGPA untuk pemosisian ultra-presisi dan tuntutan akurasi pengulangan yang tinggi.

2. Konfigurasi Cincin Magnetik: Pilih akhiran Z untuk peralatan yang memerlukan deteksi posisi dan umpan balik sinyal; pilih tipe dasar non-Z jika tidak diperlukan fungsi sakelar.

3. Pemilihan Mode Penyangga: Mengadopsi penyangga bantalan udara AZ untuk kondisi kerja berkecepatan tinggi, langkah panjang, dan benturan besar; penyangga karet standar berlaku untuk skenario umum konvensional.

4. Pencocokan Bore & Stroke: Pilih ukuran lubang yang sesuai dengan kebutuhan beban dan daya dorong aktual; rentang langkah standar adalah 5~300mm untuk memenuhi sebagian besar permintaan otomasi industri.

Skenario Aplikasi Khas

• Otomatisasi Elektronik: Penempatan papan PCB, pengepresan komponen, pengangkatan modul mikro, dan perakitan komponen elektronik secara presisi.

• Peralatan Deteksi Presisi: Pengangkatan probe deteksi, pemosisian dan penjepitan benda kerja, pemasangan dan kalibrasi presisi tinggi.

• Mesin Pengemasan & Logistik: Pemindahan benda kerja jarak pendek, jacking dan pemosisian material, aksi pengumpanan bolak-balik yang stabil.

• Otomasi Industri Umum: Peralatan ringkas yang membatasi pemosisian, pengepresan bantu stamping, operasi siklik tugas berat kecepatan rendah di bengkel berdebu.

Ringkasan Satu Kalimat

     Silinder batang pemandu kompak tipis seri SOLH MGP mengintegrasikan tiga konfigurasi bantalan untuk mencakup skenario tugas berat, kecepatan tinggi, dan ultra-presisi, menampilkan kekakuan tinggi, ketahanan beban lateral yang kuat, dan desain hemat ruang, berfungsi sebagai silinder penggerak linier pemandu ganda universal yang paling serbaguna untuk otomasi industri.
