Silinder Meja Panduan Seri MGF | Silinder Pneumatik Anti-Defleksi Tinggi Profil Rendah

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Fitur Struktur Inti

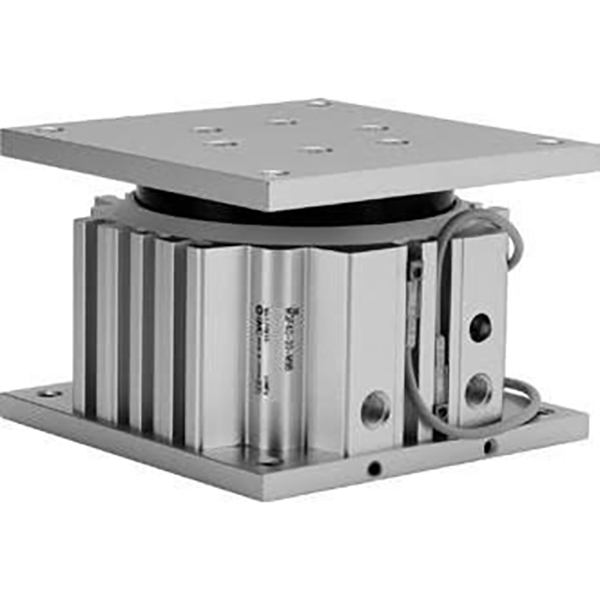

     Seri SOLH MGF adalah silinder meja pemandu profil rendah yang dilengkapi dengan struktur selongsong pemandu konsentris besar dan kapasitas beban anti-defleksi seragam 360°. Meliputi ukuran lubang φ40mm, φ63mm dan φ100mm dengan goresan pendek standar mulai dari 30mm hingga 100mm, silinder ini mengadopsi desain ketinggian rendah yang sangat tipis dan mendukung pemasangan dua arah atas & bawah. Ini memberikan kinerja beban anti-eksentrik yang sangat baik dan kemampuan anti-rotasi presisi tinggi, sangat cocok untuk kondisi kerja beban berat pukulan pendek seperti pengangkatan benda kerja, penentuan posisi yang tepat, putaran stasiun dan dorongan tugas berat, berfungsi sebagai solusi pneumatik pilihan untuk peralatan otomatis kompak.

Keuntungan Struktural Utama

• Profil Sangat Rendah & Tinggi Diminimalkan: Ketinggian pemasangan keseluruhan 15–20% lebih rendah dibandingkan seri MGQ, mewujudkan bodi ultra-tipis agar sesuai dengan tata letak peralatan yang sangat ringkas. Mengganti struktur batang pemandu ganda tradisional dengan selongsong pemandu konsentris berdiameter besar mengurangi bobot keseluruhan sekitar 15% dan memberikan kinerja anti-defleksi omnidireksional 360° yang konsisten tanpa sensitivitas arah.

• Beban Anti-Eksentrik yang Kuat & Kekakuan Tinggi: Selongsong pemandu besar yang terintegrasi dan struktur pin anti-rotasi internal memberi silinder torsi ultra-besar yang diijinkan, mencapai hingga 409N·m untuk model φ100mm. Ini secara stabil menanggung beban eksentrik dari segala arah 360° tanpa defleksi atau kemacetan. Akurasi anti-rotasi presisi tinggi memastikan pemosisian berulang yang stabil: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Pemasangan & Tata Letak Perpipaan yang Fleksibel: Mengadopsi desain pemasangan dua arah atas dan bawah yang inovatif, memungkinkan pemasangan tetap pada permukaan atas dan bawah untuk beradaptasi dengan skenario kerja pengangkatan horizontal, pengepresan vertikal, dan multi-arah. Dilengkapi dengan desain slot T empat sisi (tiga sisi tersedia tidak termasuk permukaan pipa), sakelar magnetis dapat dipasang di empat sisi untuk deteksi goresan multi-posisi yang fleksibel.

• Desain Tahan Lama & Perawatan Rendah: Struktur bolak-balik kerja ganda dengan penyangga karet ujung ganda secara efektif mengurangi dampak gerakan dan kebisingan pengoperasian, sehingga memperpanjang masa pakai silinder dan peralatan periferal. Desain bebas perawatan bebas oli mendukung pengoperasian di lingkungan yang bersih dan sangat mengurangi biaya perawatan harian.

Aturan Penamaan Model Lengkap

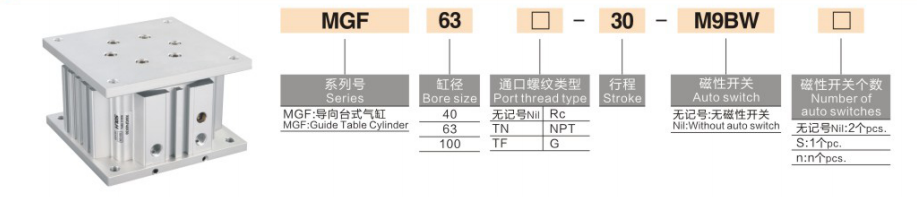

Contoh Model: MGF63-50-M9BW | 10-MGF40-30-Y59B

Contoh Referensi Pesanan Standar

• MGF40-30: lubang 40mm, langkah 30mm, tipe standar tanpa sakelar magnet

• MGF63-75-2S: lubang 63mm, langkah 75mm, sakelar magnetik ganda untuk deteksi posisi ganda

• 10-MGF100-100-Y59B: lubang 100 mm, langkah 100 mm, seri bersih dan bebas debu dengan sakelar magnetik Y59B

Parameter Teknis Inti Standar

(Kondisi pengujian standar: suhu normal 20℃, tekanan terukur 0,5MPa)

1. Spesifikasi Kinerja Umum

• Modus Operasi: Gerak bolak-balik kerja ganda

• Rentang Tekanan Kerja: 0,1~1,0MPa; Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -10℃~60℃ (lingkungan bebas es)

• Kecepatan Operasi Piston: 50~500 mm/dtk

• Modus Penyangga: Penyangga karet ujung ganda untuk pengurangan dampak dan penghapusan kebisingan

• Mode Pelumasan: Pengoperasian bebas perawatan bebas oli, kompatibel dengan bengkel yang bersih

2. Data Dorongan Teoritis (Unit: N)

3. Data Torsi yang Diijinkan (100mm/s, Satuan: N·m)

4. Data Berat Produk (Stroke 50mm, Satuan: kg)

Skenario Aplikasi Khas

• Stasiun Pengangkatan & Pemosisian: Ideal untuk jacking benda kerja lini produksi, pemosisian palet, dan ejeksi jig. Struktur pemandu dengan kekakuan tinggi memastikan pengoperasian yang stabil dalam kondisi beban berat pukulan pendek tanpa penyimpangan posisi.

• Perputaran Stasiun & Peralihan Arah: Cocok untuk rotasi pelat indeks, pembalikan benda kerja 90°, dan proses peralihan arah otomatis. Presisi anti-rotasi yang sangat tinggi menjamin keakuratan pemesinan dan perakitan yang konsisten.

• Terjemahan Jarak Pendek Tugas Berat: Sempurna untuk mendorong/menarik beban berat langkah pendek dan penggerak beban eksentrik arah sewenang-wenang 360°. Kemampuan anti-defleksi omnidireksional yang seragam memecahkan keterbatasan arah silinder batang pemandu ganda tradisional.

• Peralatan Otomatis dengan Kebersihan Tinggi: Desain bebas minyak dan rendah debu beradaptasi dengan lingkungan kerja semikonduktor, elektronik 3C, dan peralatan medis yang ketat, memenuhi standar produksi bengkel yang bersih dengan persyaratan perawatan yang rendah.

Perbandingan Perbedaan Inti MGF vs MGQ

Panduan Seleksi Cepat Tiga Langkah

1. Pemilihan Ukuran Lubang: Pilih lubang yang sesuai berdasarkan beban kerja sebenarnya. Pastikan gaya dorong teoretis ≥ beban aktual × 1,5. Prioritaskan ukuran lubang yang lebih besar untuk kondisi kerja beban eksentrik guna meningkatkan stabilitas dan kinerja anti-defleksi.

2. Seleksi Pukulan: Opsi goresan standar adalah 30mm, 50mm, 75mm, dan 100mm. Lebih suka seri MGF untuk semua aplikasi pukulan pendek (≤100mm) yang memerlukan profil rendah dan kapasitas anti-eksentrik tinggi.

3. Pemilihan Konfigurasi

￮ Deteksi goresan posisi ganda: Pilih konfigurasi sakelar magnet ganda 2S untuk pemantauan posisi ujung ke ujung yang akurat.

￮ Lingkungan dengan kebersihan tinggi: Pilih seri 10- awalan bersih dan rendah debu untuk beradaptasi dengan skenario peralatan presisi semikonduktor, medis, dan elektronik.

Ringkasan Satu Kalimat

     Silinder meja panduan profil rendah seri SOLH MGF memiliki ketinggian pemasangan yang sangat tipis, kapasitas beban anti-defleksi seragam 360°, torsi besar yang diijinkan, dan fleksibilitas pemasangan dua arah, berfungsi sebagai solusi pneumatik beban berat langkah pendek yang optimal untuk peralatan otomatisasi presisi yang ringkas.
