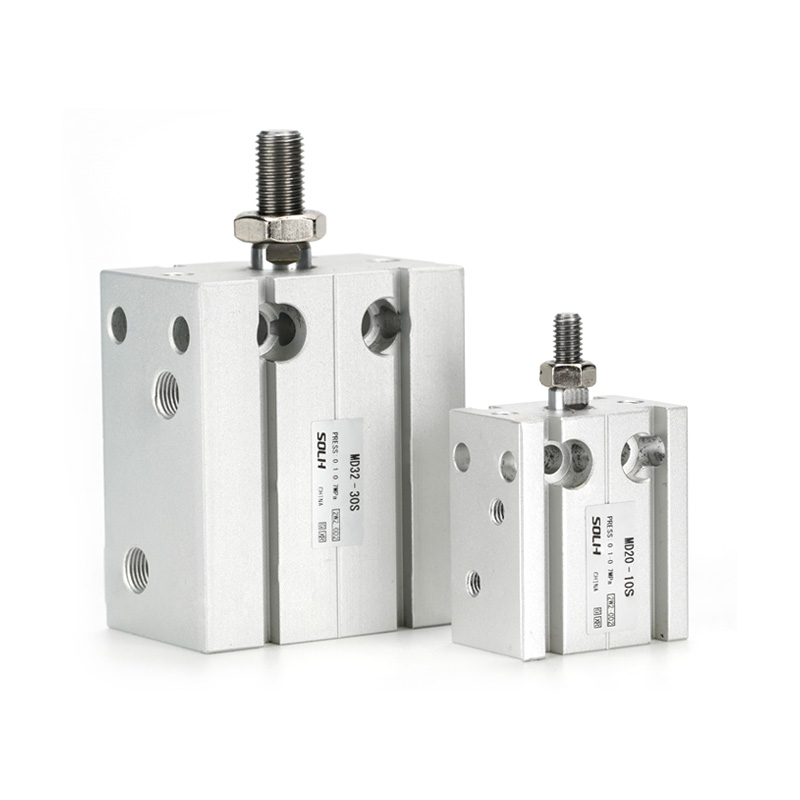

Silinder Kompak Instalasi Gratis Multi-Mount Seri MD

Merek:SOLH oleh Teknologi Richge

Ikhtisar Seri Produk

     Seri SOLH MD adalah silinder miniatur pemasangan bebas multi-posisi standar dengan lubang pemasangan lingkaran penuh, bentuk blok ultra-tipis, dan kemampuan pemasangan sudut sewenang-wenang. Dirancang untuk ruang peralatan terbatas yang sempit, tata letak kepadatan tinggi, dan stasiun kerja pelontaran & pemosisian intermiten beban ringan.

     5 sub-model lengkap mencakup batang tunggal/ganda, akting tunggal/ganda, tuntutan pukulan tetap/dapat disesuaikan:

     - MD: Aksi ganda batang tunggal (tipe universal standar)

     -- MSD: Aksi tunggal batang tunggal (pegas memanjang)

     -- MTD: Aksi tunggal batang tunggal (pegas ditarik masuk)

     - MDD: Aksi ganda batang ganda (anti torsi tanpa rotasi)

     -- MDJ: Aksi ganda batang ganda dengan gerakan belakang yang dapat disesuaikan

Tabel Spesifikasi Teknis Inti Universal

Keunggulan Desain Struktural & Kinerja Inti

  1. Pemasangan multi-posisi 6 arah penuh

     -- Lubang-lubang yang disadap seragam tersebar di bagian depan, belakang, kiri, kanan, atas dan bawah badan silinder; dapat diperbaiki pada bidang apa pun & sudut mana pun. Susunan paralel beberapa silinder berdampingan memaksimalkan pemanfaatan ruang kabinet.

  2. Bodi ringan blok ultra-tipis

     - Ketebalan dinding 30% ~ 50% lebih tipis dari silinder bodi bulat standar, bodi utama paduan aluminium ringan die-cast untuk desain mekanisme miniatur.

  3. Bantalan batang piston yang melumasi sendiri

     - Bushing pelumasan mandiri dengan gesekan rendah yang terintegrasi pada batang piston, pengoperasian bebas oli, masa pakai yang lama, dan pergerakan halus yang stabil.

  4. Alur pemasangan saklar magnetik standar

     - Alur geser trapesium khusus di kedua sisi badan silinder; perakitan mudah, pembongkaran dan perpindahan posisi saklar buluh magnetik tanpa tanda kurung tambahan.

  5. Bantalan penyangga karet depan bawaan

     - Penyangga terintegrasi di ujung batang menyerap getaran benturan, mengurangi kebisingan pengoperasian dan melindungi perlengkapan kecil & benda kerja.

  6. Varian batang ganda & pukulan yang dapat disesuaikan

     -- Batang ganda MDD: Performa anti-torsi yang kuat, defleksi putar nol, pemandu linier stabil di bawah beban samping

     -- Pukulan MDJ yang dapat disesuaikan: Sekrup penyetel belakang untuk penyesuaian batas pukulan, fleksibel untuk persyaratan panjang posisi variabel

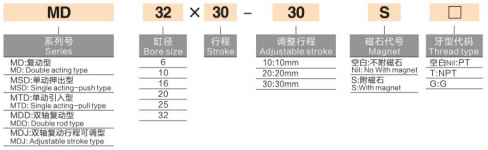

Aturan Penamaan Model Lengkap

  1. Model 1: MD16×30S aksi ganda batang tunggal standar

     -- MD = Kode seri, silinder kompak kerja ganda batang tunggal

     -- 16 = Diameter lubang (mm)

     -- 30 = Panjang pukulan dasar (mm)

     -- S = Cincin magnet bawaan (kosong = tanpa magnet)

  2.Model 2: Batang ganda yang dapat disesuaikan MDJ20×20-10S

     -- MDJ = Batang ganda aksi ganda dengan penyetelan kayuhan belakang

     -- 20 = Ukuran lubang (mm)

     -- 20 = Pukulan dasar tetap

     -- 10 = Pukulan ekstra yang dapat disesuaikan (Total perjalanan = 20 + 10 = 30mm)

     -- S = Akhiran opsional cincin magnetik bawaan

Tabel Dorongan Keluaran Teoritis (Unit: N)

Panduan Seleksi Langkah demi Langkah & Penerapan Umum

  1. Aturan Penilaian Seleksi Inti

     -- Prioritas pembatasan ruang: Rongga pemasangan sempit, tata letak padat, permintaan pemasangan multi-sudut → Pilih silinder kompak blok seri MD

     -- Pemeriksaan kondisi beban: Beban ringan aksial murni tanpa defleksi samping → Batang tunggal MD standar; Ada beban samping torsi / offset samping → Model anti-rotasi batang ganda MDD

     -- Permintaan penyesuaian langkah: Perjalanan pemosisian variabel memerlukan batas halus → Varian batang ganda langkah MDJ yang dapat disesuaikan

     -- Umpan balik sinyal posisi: Tambahkan akhiran S dengan sakelar magnetik CMSH/DMSH untuk deteksi goresan PLC

  2. Skenario Aplikasi Industri yang Khas

     - Otomatisasi 3C & Semikonduktor: Penjepitan perlengkapan mini, pendorongan material, pengeritingan komponen, stasiun penentuan posisi yang tepat

     -- Peralatan Otomatis Umum: Pemblokiran benda kerja, peralihan stasiun, mekanisme bolak-balik linier kecil

     - Perakitan Peralatan Rumah Tangga & Perangkat Keras: Bagian kecil yang dapat ditekan, pengikat jepret, pengeluaran lem mikro

     - Mesin Pengemasan & Makanan: Pengangkutan material ringan, penjepitan produk, pemisahan penyortiran otomatis

Ringkasan Satu Kalimat

     Silinder kompak pemasangan bebas multi-arah SOLH MD mencakup varian MDJ batang tunggal/ganda, aksi tunggal/ganda, dan langkah yang dapat disesuaikan dengan lubang pemasangan 6 sisi penuh, penyangga internal dan cincin magnet opsional, desain ringan ultra-tipis yang ideal untuk penjepitan, pelepasan, dan pemosisian beban ringan dalam 3C, semikonduktor, pengemasan, dan peralatan otomasi mini.
