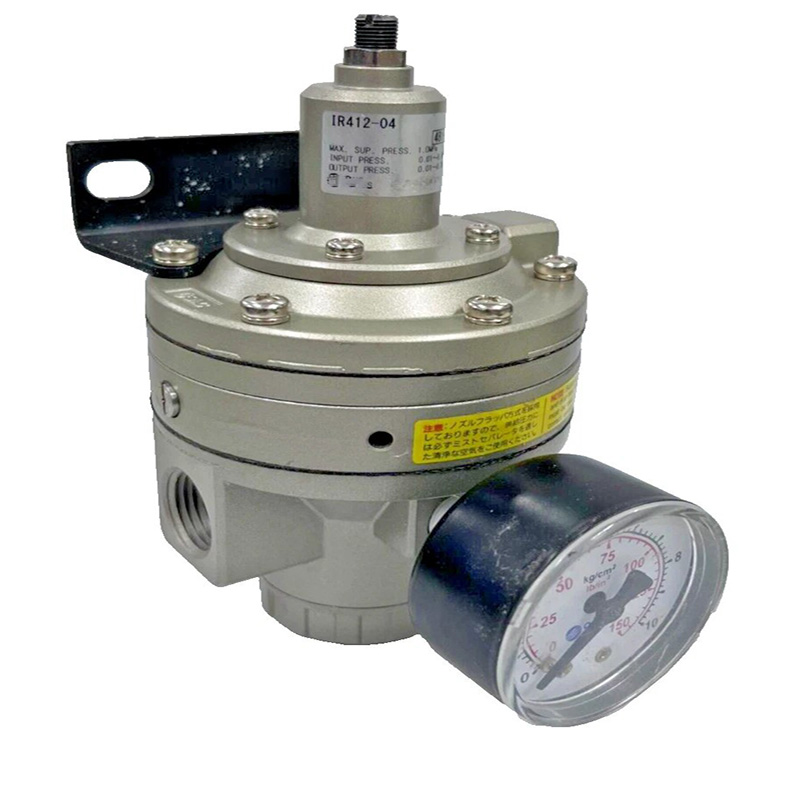

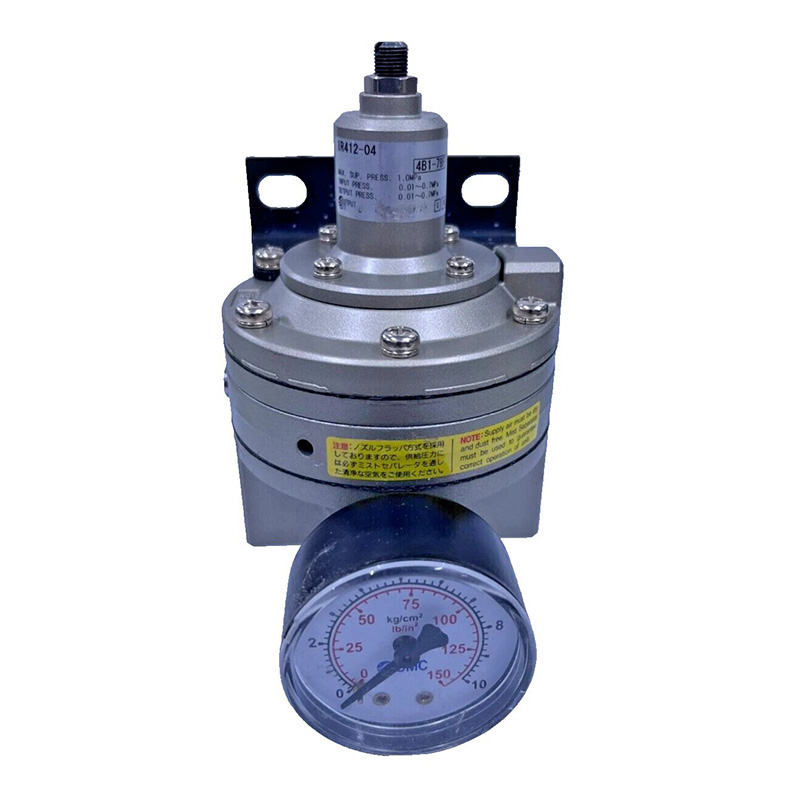

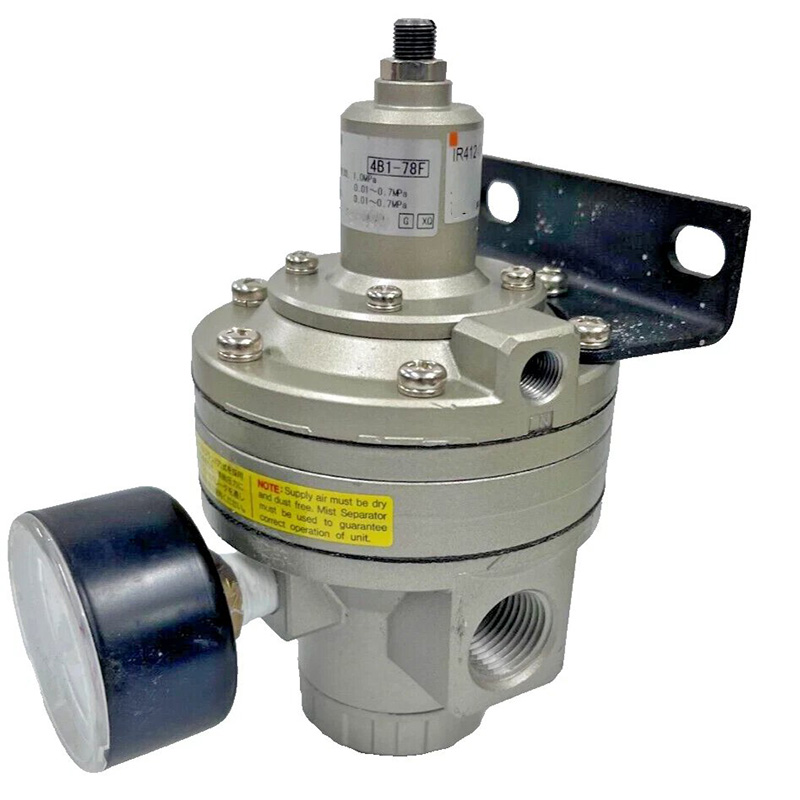

IR412-04-X32 Regulator yang Dioperasikan Pilot Presisi Tinggi

Merek: SOLH oleh Richge Technology (睿其格科技)

Ikhtisar Produk

     IR412-04-X32 termasuk dalam penstabil tekanan presisi yang dioperasikan pilot aliran besar seri IR. Regulator ini dirancang untuk kondisi kerja pneumatik dengan permintaan tinggi yang memerlukan tekanan keluaran ultra-stabil dan fluktuasi tekanan kecil, dimensi penuh dan kinerja dapat dipertukarkan dengan seri IR412 asli SMC.

1. Spesifikasi Teknis Inti

      -- Nama Seri: Regulator Penstabil Presisi Tinggi IR412

      - Model Lengkap: IR412-04-X32

          · 04: Utas port utama Rc 1/2"

          · X32: Konfigurasi khusus khusus termasuk knalpot belakang, peningkatan sensitivitas, dan konsumsi udara stabil minimal

     --Jenis Struktur: Regulator presisi bantuan yang dioperasikan pilot

     --Media yang Berlaku: Udara bertekanan kering dan bersih

     --Tekanan Kerja Masuk Maks: 1,0 MPa

     --Rentang Tekanan yang Dapat Disesuaikan: 0,01 ~ 0,7 MPa

     --Kontrol Akurasi

        · Sensitivitas: 0,2% skala penuh

        · Pengulangan: ±0,5% skala penuh

     --Kinerja Aliran: Kapasitas aliran maksimum, hampir dua kali lipat aliran model IR201

     --Kapasitas Pembuangan Bantuan: Aliran pembuangan tekanan berlebih 5 kali lebih tinggi dari regulator presisi konvensional

     --Konsumsi Udara Stabil: Sangat rendah, kurang dari 1 L/menit

     --Suhu Pengoperasian: -5℃ ~ +60℃

     -Berat Bersih: Kira-kira. 1,0kg

     --Opsi Pemasangan: Pemasangan panel atau pemasangan braket; pengukur tekanan dapat dipasang di sisi depan atau belakang

2. Prinsip Operasi Percontohan Nozzle-Flapper

     -Tahap Pengaturan Tekanan: Putar kenop penyesuaian untuk mengompresi pegas internal dan menutup saluran nosel; udara pilot mendorong kumparan utama untuk mengatur tekanan keluaran.

     --Tahap Regulasi Stabil: Tekanan keluar bekerja pada diafragma untuk mengimbangi ketegangan pegas, mempertahankan tekanan preset yang konstan.

     --Tahap Pelepasan Tekanan Berlebih: Ketika tekanan hilir melebihi nilai target, diafragma terangkat untuk membuka nosel, tekanan pilot turun seketika, dan katup utama melepaskan udara berlebih dengan kecepatan tinggi. Keunggulan Inti: Gabungan kontrol pilot dan struktur relief menghasilkan kecepatan respons yang sangat cepat, keluaran tekanan yang stabil, dan kinerja aliran besar yang luar biasa.

3. Penjelasan Kode Model Lengkap (IR412-04-X32)

     --IR412: Seri dasar regulator presisi tinggi kaliber besar

     --04: Spesifikasi port utama Rc 1/2"

     --X32: Versi peningkatan khusus

        · Tata letak knalpot belakang (versi standar mengadopsi knalpot depan)

        · Peningkatan sensitivitas respon

        · Desain konsumsi udara stabil rendah

4. Keunggulan Produk Inti

     --Kontrol presisi yang unggul dengan sensitivitas skala penuh 0,2%, kontrol tegangan yang sangat cocok, pemosisian yang tepat, dan peralatan penyaluran cairan.

     --Port besar 1/2 inci menghasilkan aliran maksimum, mendukung silinder dengan lubang besar dan jalur produksi pneumatik konsumsi tinggi.

     --Koreksi tekanan instan melalui saluran pelepas volume tinggi untuk menghilangkan fluktuasi tekanan keluaran dengan cepat.

     -Desain hemat energi dengan konsumsi udara stabil di bawah 1 L/mnt untuk mengurangi biaya pengoperasian jangka panjang.

     --Tata letak instalasi yang fleksibel; pengukur tekanan dan braket pemasangan dapat dipasang di sisi depan atau belakang sesuai kebutuhan.

     - Knalpot belakang X32 yang disesuaikan mencegah kontaminasi debu dan kabut minyak untuk menjaga lingkungan kerja yang bersih.

5. Skenario Aplikasi Khas

     Pengeluaran lem presisi dan jalur produksi pelapisan industri Mesin pengontrol tegangan film, kawat dan tekstil untuk percetakan, baterai litium, dan industri tekstil Peralatan pemosisian silinder berkecepatan tinggi, pengepres pneumatik hidraulik, dan otomasi transfer Instrumen pengukuran laboratorium dan sirkuit penahan tekanan jangka panjang Platform pneumatik presisi semikonduktor, perakitan elektronik, dan ruang bersih

Perbandingan Performa Model: IR412 VS IR201 VS ARJ310

Ringkasan Satu Kalimat

     IR412-04-X32 adalah regulator presisi pilot kaliber besar yang kompatibel dengan SMC yang dilengkapi knalpot belakang khusus X32 dan konsumsi udara sangat rendah, berfungsi sebagai solusi kontrol tekanan teratas untuk penyaluran presisi aliran tinggi, penyesuaian tegangan, dan sistem otomasi pemosisian.
