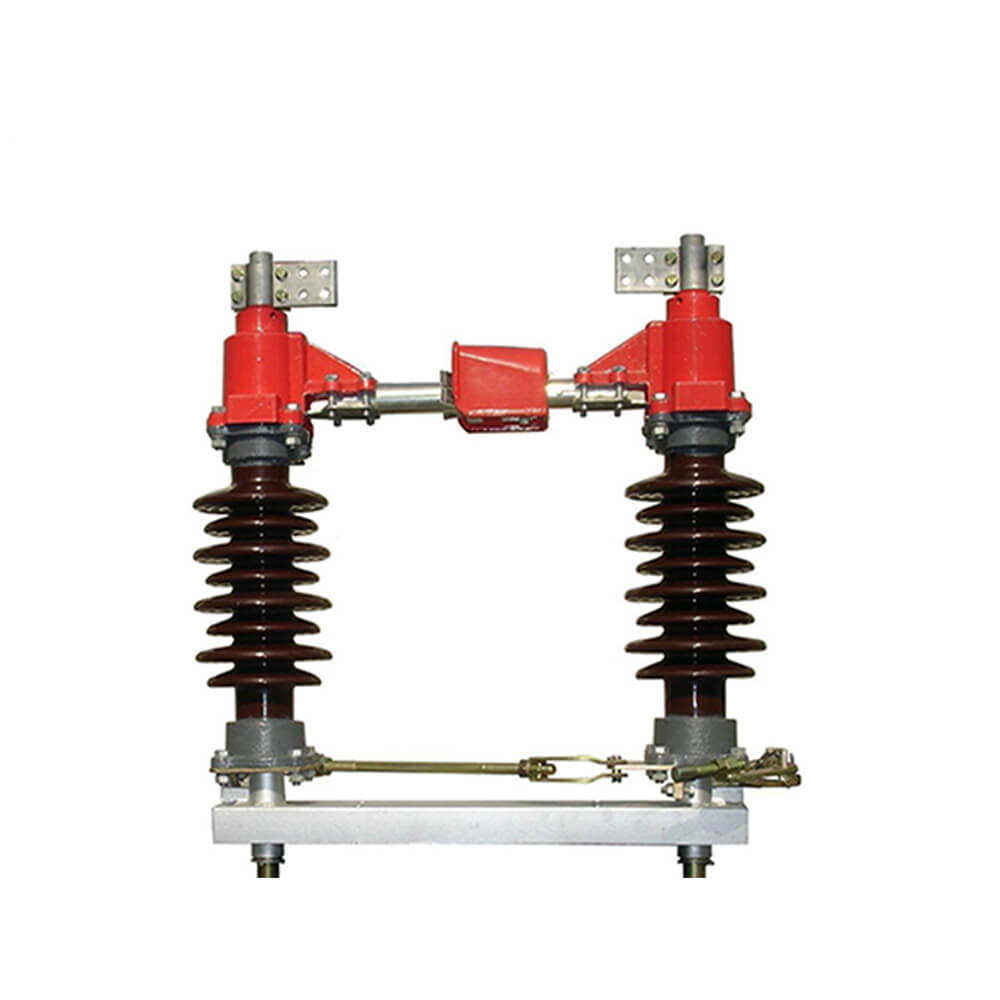

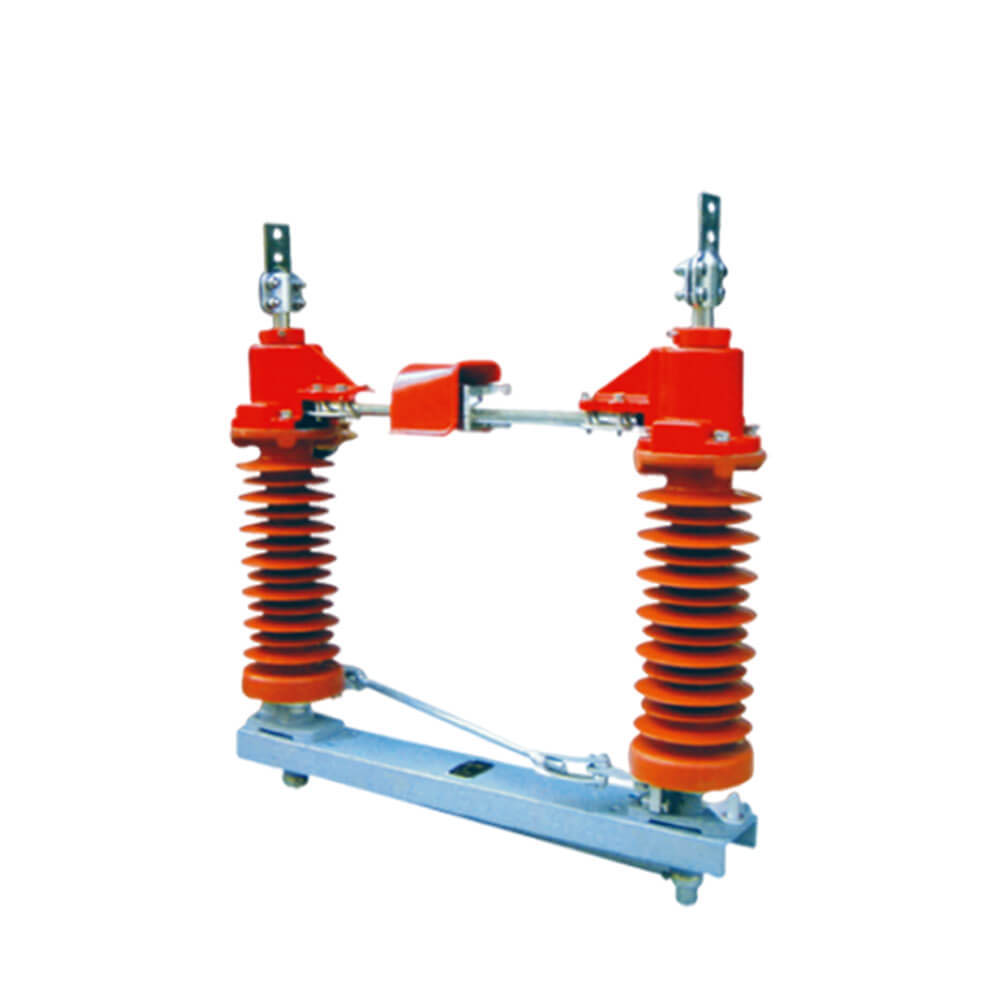

GW4-12 (40.5) Sakelar Putus HV Outdoor

  Disconnector tegangan tinggi adalah perangkat sakelar penting dalam sistem listrik pembangkit listrik dan gardu, yang perlu digunakan bersama dengan pemutus sirkuit tegangan tinggi. Ini digunakan untuk menghubungkan, memotong atau mengubah saluran peralatan tegangan tinggi di bawah kondisi tegangan dan beban. Fungsi utamanya adalah: untuk memastikan keamanan peralatan listrik tegangan tinggi dan perangkat dalam pekerjaan pemeliharaan, untuk mengisolasi tegangan, tidak dapat digunakan dan dipotong, arus beban input dan arus hubung singkat, hanya dapat digunakan untuk beberapa operasi switching yang tidak menghasilkan busur yang kuat, yaitu, itu tidak memiliki fungsi pengusangan busur; Menurut lokasi pemasangan, dapat dibagi menjadi tipe indoor dan outdoor, sesuai dengan jumlah pilar isolasi, jenis kolom tunggal, tipe kolom ganda dan tiga jenis kolom, dengan peralatan opsional untuk setiap level tegangan.

  GW4-12 (40.5) AC Outdoor AC Tegangan Tinggi Sakelar Disconnect digunakan untuk membuka dan menutup sirkuit dengan tegangan tetapi tanpa beban 50/60Hz, 12 (40.5) sistem daya kV. Ini sesuai dengan standar IEC129-1984 AC sakelar dan sakelar pembumian dan GB1985 dan standar relatif lainnya.

Mekanisme kerja

  Pemutusan tegangan tinggi dapat memastikan keamanan peralatan listrik tegangan tinggi dan perangkat dalam pekerjaan pemeliharaan, dan memainkan peran tegangan mengisolasi. Ini tidak dapat digunakan untuk memotong, input arus beban dan memecahkan arus sirkuit pendek. Ini hanya dapat digunakan untuk beberapa operasi switching yang tidak menghasilkan busur yang kuat, yaitu, itu tidak memiliki fungsi pemadaman busur. Menurut lokasi instalasi yang berbeda, dapat dibagi menjadi tipe indoor dan outdoor, dan dapat dibagi menjadi tipe indoor dan outdoor sesuai dengan jumlah tipe kolom Insulation Pillars, tipe kolom ganda dan tiga jenis kolom, dengan peralatan opsional untuk setiap level tegangan. Ini juga dapat secara andal mengisolasi bagian power-off dari perangkat distribusi tegangan tinggi dari bagian langsung, sehingga dapat memastikan keamanan pekerjaan pemeliharaan. Semua kontak pemutusan tegangan tinggi terpapar di udara dengan titik puncak yang jelas. Disponnector tidak memiliki perangkat pemadam busur, sehingga tidak dapat digunakan untuk memotong arus beban atau arus hubung singkat. Kalau tidak, di bawah aksi tegangan tinggi, titik puncaknya akan menghasilkan busur yang kuat, yang sulit dipadamkan sendiri, dan bahkan dapat menyebabkan flashover (sirkuit pendek antara fase atau fase), membakar peralatan dan membahayakan keselamatan pribadi itu adalah kecelakaan serius "penarikan pemutusan dengan beban".

  Pemutusan tegangan tinggi juga dapat digunakan untuk mengganti beberapa sirkuit untuk mengubah mode operasi sistem. Misalnya, dalam sirkuit bus ganda, pemutusan tegangan tinggi dapat digunakan untuk mengganti sirkuit operasi dari satu bus ke bus lainnya.

Fitur struktur

 Sakelar pemutusan ini terdiri dari alas, penyangga isolasi, bahan listrik dan mekanisme operasi. Ada dua kawat gigi di setiap kutub, dan bilah listrik dipasang di bagian atas setiap penjepit dan titik koneksi kedua bilah adalah antara dua kawat gigi. Dengan penggerak mekanisme operasi, kedua bilah dapat memutar secara horizontal sembilan puluh derajat untuk ditutup. Kami dapat menghubungkan tiga sakelar pemutusan tiang tunggal ke sakelar tiga tiang tautan melalui batang interlink. Sakelar pemutusan ini dapat dicocokkan dengan mekanisme manual tipe CS11 atau tipe CS17, di dalamnya, CS17 digunakan dalam sakelar pemutusan dengan pemasangan pembumian. (Mekanisme motor dapat diinstal sesuai dengan persyaratan pengguna), struktur yang wajar, operasi fleksibel; instalasi yang nyaman, dapat menggunakan tiang tunggal atau tiga tiang; Jarak kontak yang luas, isolasi yang aman dan andal. Tipe pembumian fleksibel sesuai dengan kebutuhan pengguna, pembumian ganda pembumian tunggal atau tanpa pembumian dapat dipilih.

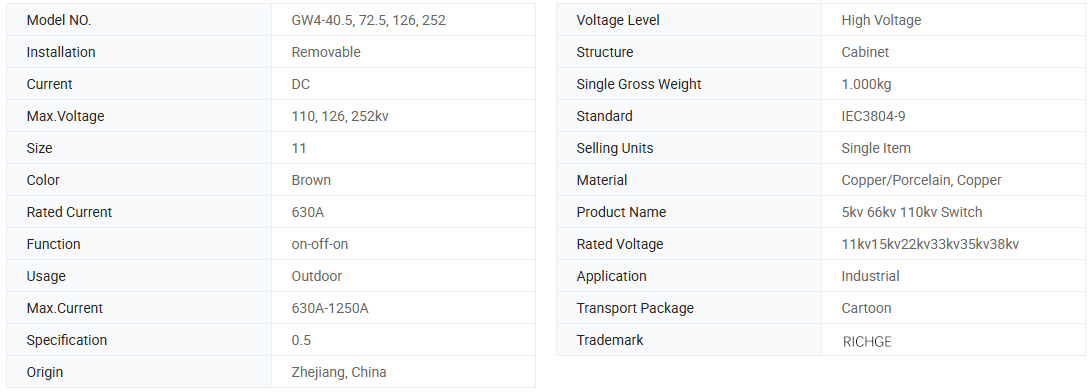

Parameter teknis

Model	Tegangan Nilai (KV)	Nilai arus (a)	Tahan arus (KA)	4S waktu singkat tahan arus (KA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

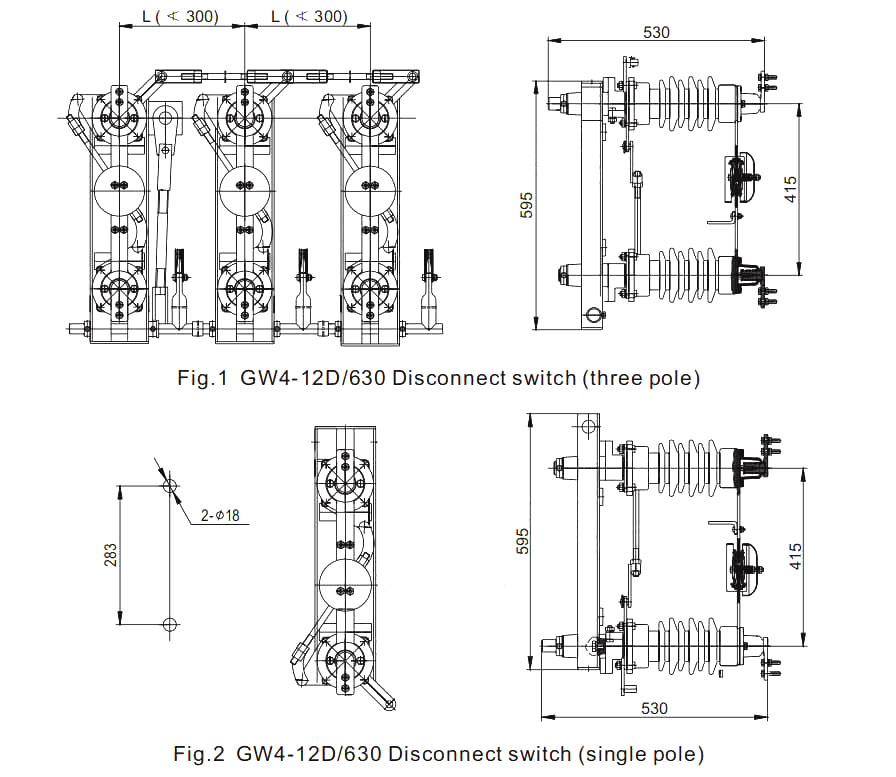

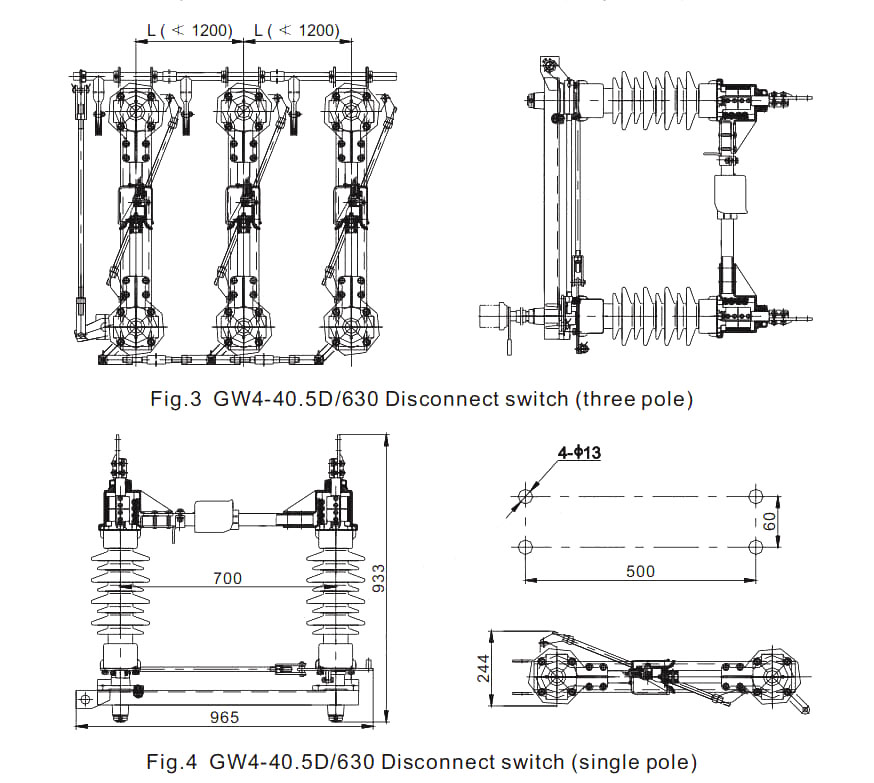

· Menggambar

Gunakan kondisi lingkungan

1. Kalasan: ≤3000m;

2. Suhu sekitar: -25 ℃ ~+40 ℃;

3. Kecepatan angin: ≤35m/s;

4. Gelar Polusi: ≤III;

5. Intensitas gempa: ≤8 derajat;

6. Acara yang berlaku harus bebas dari yang mudah terbakar, bahan peledak, gas kaustik.

Instruksi pemesanan

● Terima OEM & ODM: Ya

● Sertifikat: CE, Laporan Uji

● Waktu produksi: 7 ~ 12 hari kerja

● Periode garansi: 12 bulan

● Waktu pengiriman: 15 hari

● Saat memesan sakelar ini, harap tunjukkan spesifikasi model, tegangan dinilai, arus pengenal dan data teknis lainnya.

● Jika ada persyaratan khusus, Anda dapat menegosiasikan kami untuk menyelesaikannya.
