Silinder Standar Profil Bebas Batang Tie Seri DNC | Silinder Pneumatik Presisi Tinggi ISO 15552

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

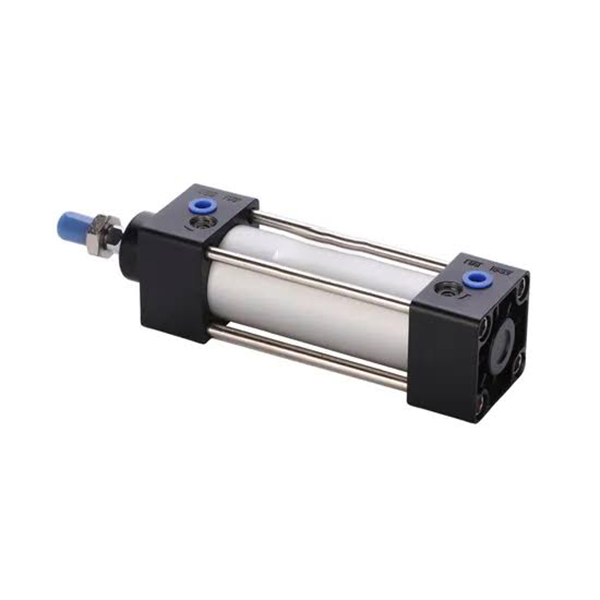

     Seri SOLH DNC adalah silinder pneumatik standar kerja ganda profil persegi bebas batang pengikat kelas atas, sepenuhnya sesuai dengan standar internasional ISO 15552 (sebelumnya ISO 6431) dan VDMA 24562. Ini memiliki bantalan udara PPV dua arah yang dapat disesuaikan, struktur profil kekakuan tinggi, ketahanan torsi dan defleksi yang sangat baik, akurasi posisi pengulangan yang sangat tinggi, dan masa pakai yang sangat lama. Sebagai pengganti utama yang ditingkatkan untuk silinder SC tie-rod tradisional, silinder ini diterapkan secara luas dalam otomatisasi kelas atas, proyek ekspor peralatan, dan skenario pencocokan antarmuka standar dengan persyaratan presisi dan stabilitas yang ketat.

  1.1 Standar Universal Global & Kemampuan Pertukaran yang Kuat

     Diproduksi sesuai dengan standar industri ISO 15552 dan VDMA 24562, semua dimensi pemasangan dan spesifikasi antarmuka bersifat universal secara global. Mesin ini dapat dipertukarkan sepenuhnya dengan silinder standar merek internasional arus utama, sangat cocok dengan peralatan standar Eropa dan mendukung penggantian tanpa modifikasi dan peningkatan batch pada jalur produksi otomatis.

  1.2 Struktur Profil Kekakuan Tinggi Bebas Tie-Rod

     Mengadopsi tabung silinder profil paduan aluminium persegi terintegrasi tanpa batang pengikat yang terbuka. Struktur keseluruhannya memiliki kekakuan tinggi, penampilan rapi, dan ketahanan terhadap korosi yang luar biasa. Alur magnet standar bawaan di kedua sisi badan silinder memungkinkan pemasangan langsung sakelar magnetik seri SME-8 dan SMT-8 tanpa braket tambahan, mewujudkan deteksi posisi piston dan umpan balik sinyal yang akurat.

  1.3 Pilihan Gerakan & Fungsi Khusus yang Beragam

     Konfigurasi standarnya adalah penggerak dua arah kerja ganda batang tunggal untuk gerakan bolak-balik linier universal. Beberapa struktur khusus opsional memenuhi beragam tuntutan kondisi kerja: Desain batang ganda S2 untuk operasi sinkron dan stabilitas ganda; Batang piston persegi Q untuk posisi presisi anti-torsi; Batang piston berongga S20 untuk ventilasi khusus dan skenario aplikasi ringan.

  1.4 Sistem Penyangga PPV Premium yang Dapat Disesuaikan

     Dilengkapi dengan bantalan udara PPV ujung ganda standar yang dapat disesuaikan + bantalan penyangga elastis. Langkah penyangga meningkat seiring dengan ukuran lubang silinder, sehingga secara efektif mengurangi benturan dan kebisingan selama pengoperasian kecepatan tinggi dan beban berat. Hal ini memastikan pergerakan silinder yang sangat stabil, menghindari kerusakan akibat tabrakan, dan sangat meningkatkan stabilitas pengoperasian peralatan dan masa pakai komponen.

  1.5 Sistem Penyegelan Tahan Lama dengan Gesekan Rendah

     Mengadopsi segel komposit tipe Y dua arah dengan struktur kompensasi penyimpanan minyak bawaan. Ini memiliki tekanan awal yang sangat rendah sebesar 0,06MPa, operasi gesekan rendah yang stabil, dan ketahanan aus yang sangat baik. Mendukung operasi pemeliharaan bebas oli dengan langkah pengoperasian kumulatif hingga 4000 km, alat ini secara efektif mengurangi biaya pemeliharaan selanjutnya dan beradaptasi dengan kondisi kerja berkelanjutan frekuensi tinggi jangka panjang.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

 1. Struktur Model Khas: DNC-50-200-PPV-AQ

 2. Contoh Pesanan Standar

     • Model Universal Standar: DNC-63-150-PPV-A (lubang 63mm, langkah 150mm, penyangga udara ujung ganda yang dapat disesuaikan, cincin magnet bawaan)

3. Parameter Teknis Inti (Tipe Standar)

4. Bagan Referensi Gaya Dorong & Ketegangan Teoritis 0,6MPa (Batang Tunggal)

Catatan: Faktor keamanan pemilihan harus ≥2; perbesar ukuran lubang sebanyak 1~2 tingkat atau tambahkan mekanisme pemandu untuk beban eksentrik dan kondisi kerja kantilever.

5. Aksesori Pemasangan & Model Turunan

 5.1 Jenis Pemasangan Standar Universal ISO 15552

     • FA/FB (Flensa Depan/Belakang): Pemasangan tetap vertikal untuk posisi beban berat yang stabil

     • CA/CB (Clevis Tunggal/Ganda): Pemasangan ayunan berengsel untuk mekanisme linkage dan flipping

     • LB (Braket Kaki): Pemasangan dasar horizontal untuk operasi linier yang stabil

     • TC (Gunung Trunnion): Pemasangan pivot tengah untuk kondisi kerja ayunan yang fleksibel

     • L (Pemasangan Samping): Pemasangan tetap samping untuk tata ruang sempit

     Semua aksesori dapat dipertukarkan sepenuhnya dengan SI, SE, DSBA, dan silinder standar ISO lainnya, yang memiliki keserbagunaan yang kuat dan penggantian yang mudah.

  5.2 Seri Derivatif Inti

     • DNCB: Model standar dasar, universal untuk skenario otomasi konvensional

     • DNC-KP: Dengan unit penjepit, penguncian posisi sewenang-wenang untuk menjaga tekanan keselamatan dan kondisi kerja anti-offset

     • DNC-EL: Penguncian mekanis akhir, penguncian yang andal pada posisi diperpanjang/ditarik sepenuhnya

     • DNC-Q: Batang piston anti-torsi persegi, akurasi anti-rotasi hingga ±0,1° untuk pemosisian presisi tinggi

     • DNC-S2: Desain batang piston ganda, gerakan sinkron dua arah dengan stabilitas yang sangat baik

     • DNC-V: Katup solenoid terintegrasi, struktur terintegrasi katup-silinder, hemat ruang dan perpipaan disederhanakan

6. Skenario Aplikasi & Perbandingan Seleksi DNC vs SC

  Skenario Pemilihan Prioritas untuk Seri DNC

     • Peralatan ekspor dan proyek standar Eropa memerlukan pertukaran antarmuka standar ISO

     • Skenario pengoperasian siklus panjang berkecepatan tinggi yang menghasilkan masa pakai sangat lama dan perawatan rendah (langkah kumulatif hingga 4000 km)

     • Tata letak peralatan yang ringkas memerlukan tampilan rapi tanpa tie-rod dan pemasangan multi-silinder berdampingan

     • Penempatan posisi presisi tinggi, anti-torsi, dan penyangga benturan beban berat menuntut kondisi kerja

     • Industri otomasi kelas atas termasuk otomotif, elektronik, pengemasan, dan peralatan mesin

7. Panduan Pemilihan Cepat 3 Langkah

     1. Seleksi Lubang: Konfirmasikan ukuran lubang sesuai dengan gaya dorong dan beban horizontal/vertikal aktual, sisakan margin keamanan lebih dari 50%; perbesar 1~2 tingkat lubang atau tambahkan struktur pemandu untuk beban eksentrik dan kondisi kantilever.

     2. Seleksi Pukulan: Pukulan kerja sebenarnya ditambah margin keamanan 20~50mm; stroke opsional maksimum hingga 2000mm.

     3. Konfigurasi Fungsional: Standar dilengkapi dengan penyangga PPV yang dapat disesuaikan + Cincin magnet; pilih Q untuk permintaan anti-rotasi, S2 untuk permintaan batang ganda, KP/EL untuk permintaan penguncian dan pemosisian keselamatan.

Ringkasan Satu Kalimat

     Silinder profil bebas batang pengikat SOLH DNC ISO 15552 memiliki fitur kekakuan tinggi, presisi pengulangan sangat tinggi, penyangga udara yang dapat disesuaikan, masa pakai yang lama, dan fungsi turunan yang beragam, berfungsi sebagai solusi silinder standar universal kelas atas untuk peralatan otomatis berpresisi tinggi, bermutu ekspor, dan tahan lama.
