Silinder Batang Ganda Seri CXS

Silinder Batang Kembar Seri CXS | Silinder Pneumatik Kompak Nol Rotasi Kekakuan Tinggi

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Struktur Inti

     Seri SOLH CXS adalah silinder kembar tipe tipis dengan kekakuan tinggi yang mengadopsi struktur piston ganda dan batang pemandu ganda yang terintegrasi. Dilengkapi batang ganda koaksial dan penggerak piston ganda sinkron, mesin ini menghasilkan daya dorong hampir dua kali lipat dibandingkan dengan silinder tunggal, dipadukan dengan kinerja rotasi nol ±0,1° yang sangat presisi. Dengan kekakuan luar biasa dan ketahanan beban lateral yang kuat, silinder ini tidak memerlukan aksesori pemandu tambahan, sangat cocok untuk gerakan linier presisi tinggi seperti pengambilan dan penempatan, pemindahan material, pemosisian, dan pengepresan ringan di ruang otomatis yang ringkas.

Keuntungan Struktural Inti

• Integrasi Piston Ganda & Batang Panduan Ganda: Konfigurasi bantalan geser (M) dan bantalan bola (L) opsional dengan dimensi keseluruhan universal, kompatibel dengan beragam kondisi kerja dan anggaran biaya.

• Desain Magnetik & Penyangga Standar: Cincin magnetik internal (akhiran Z standar) mencadangkan posisi untuk pemasangan sakelar magnetik langsung tanpa tanda kurung tambahan. Penyangga karet ujung ganda hadir sebagai standar; penyangga udara bersifat opsional untuk model lubang besar untuk menghilangkan benturan kecepatan tinggi.

• Kekakuan Tinggi Bawaan: Struktur batang kembar terintegrasi sangat meningkatkan stabilitas struktural secara keseluruhan, secara efektif menahan beban lateral dan eksentrik, memastikan akurasi gerakan linier yang stabil dan berulang.

Klasifikasi Sub-Seri Inti (Jenis Bantalan & Batang)

Seri CXS mencakup empat model utama, yang sepenuhnya cocok dengan skenario kerja beban berat berkecepatan rendah, presisi kecepatan tinggi, dan bilateral through-rod untuk peralatan otomasi kompak.

Aturan Penamaan Model Lengkap

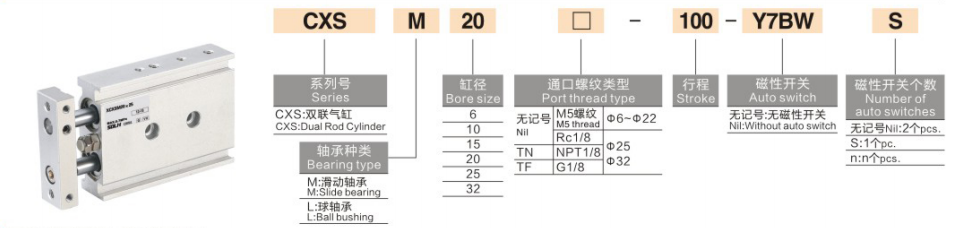

Contoh Model: CXSM20-50Z-M9B

1. Definisi Kode Penamaan

1. Kode Seri: CXS + bantalan & tipe batang (M / L / WM / WL)

2. Ukuran Lubang: 6 / 10 / 15 / 20 / 25 / 32mm (kisaran lubang standar penuh)

3. Pukulan Standar: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (langkah maks: 100mm)

4. Konfigurasi Penyangga & Cincin Magnetik

￮ Z: Konfigurasi standar (cincin magnetik internal + penyangga karet ujung ganda, kompatibel dengan pemasangan sakelar magnetik)

￮ A.S: Penyangga udara (hanya untuk lubang besar φ20/25/32, untuk skenario anti benturan kecepatan tinggi & beban berat)

￮ Tidak ada akhiran Z: Tipe non-magnetik (pemasangan saklar magnetik tidak tersedia)

5. Sakelar Magnetik: Opsional D-M9B, D-A93, D-M9N dan model lainnya; langsung dipasang pada alur samping batang pemandu tanpa braket pemasangan

6. Kunci Perangkat (Opsional): R (menarik kembali kunci ujung), P (memperpanjang kunci ujung)

Parameter Teknis Standar Umum

(Kondisi pengujian standar: 20℃ suhu normal, udara kering)

• Modus Operasi: Penggerak sinkron piston ganda kerja ganda (output dorong ganda)

• Rentang Tekanan Kerja: 0,1~0,7MPa (tekanan kerja minimum: 0,1MPa)

• Tekanan Bukti: 1,05MPa

• Suhu Sekitar: -10℃~60℃ (lingkungan konvensional bebas es)

• Kecepatan Operasi: 30~300mm/s (tipe kecepatan tinggi CXSL hingga 400mm/s)

• Akurasi Anti Rotasi: ±0,1° (presisi sangat tinggi, torsi hampir nol)

• Modus Penyangga: Penyangga karet ujung ganda sebagai standar; penyangga udara (AZ) opsional untuk lubang φ20/25/32

• Ukuran Port Perpipaan

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: RC1/8

• Metode Pemasangan: Pemasangan 3 sisi (bawah / atas / samping), pemasangan fleksibel yang beradaptasi dengan berbagai tata letak peralatan kompak

Data Dorongan & Ketegangan Teoritis (@0,5MPa, Unit: N)

Struktur piston ganda menyediakankekuatan keluaran ganda dibandingkan dengan silinder piston tunggal dengan ukuran lubang yang sama

Panduan Seleksi Cepat

1. Pemilihan Jenis Bantalan & Batang: Pilih CXSM untuk kondisi kerja yang tahan aus dan beban berat; pilih CXSL untuk pengoperasian berkecepatan tinggi dan sangat mulus; mengadopsi CXSWM/CXSWL untuk output through-rod bilateral dan tuntutan pengoperasian dua sisi.

2. Pemilihan Konfigurasi Magnetik: Pilih akhiran Z dengan cincin magnetik internal untuk deteksi posisi goresan; hilangkan akhiran Z untuk skenario aplikasi non-magnetik.

3. Pemilihan Konfigurasi Buffer: Melengkapi penyangga udara AZ untuk kondisi kerja berkecepatan tinggi, langkah panjang, dan berdampak tinggi; mengadopsi penyangga karet standar untuk skenario umum konvensional.

4. Seleksi Bore & Stroke: Konfirmasikan ukuran lubang sesuai dengan kebutuhan daya dorong dan beban aktual; rentang langkah standar adalah 5~100mm dengan batas langkah maksimum 100mm.

Ringkasan Satu Kalimat

     Silinder batang kembar seri SOLH CXS memiliki output dorong ganda piston ganda, presisi rotasi nol ±0,1°, ketahanan beban lateral yang tinggi, dan penyangga udara opsional, berfungsi sebagai solusi penggerak presisi tinggi yang hemat biaya untuk pemosisian otomatis, stasiun pengepresan, dan pemindahan yang ringkas.
