Silinder Putar Rak & Pinion Ultra-Tipis Seri CRQ2 | Silinder Ayun Kompak Nol Serangan Balik

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Keunggulan Inti

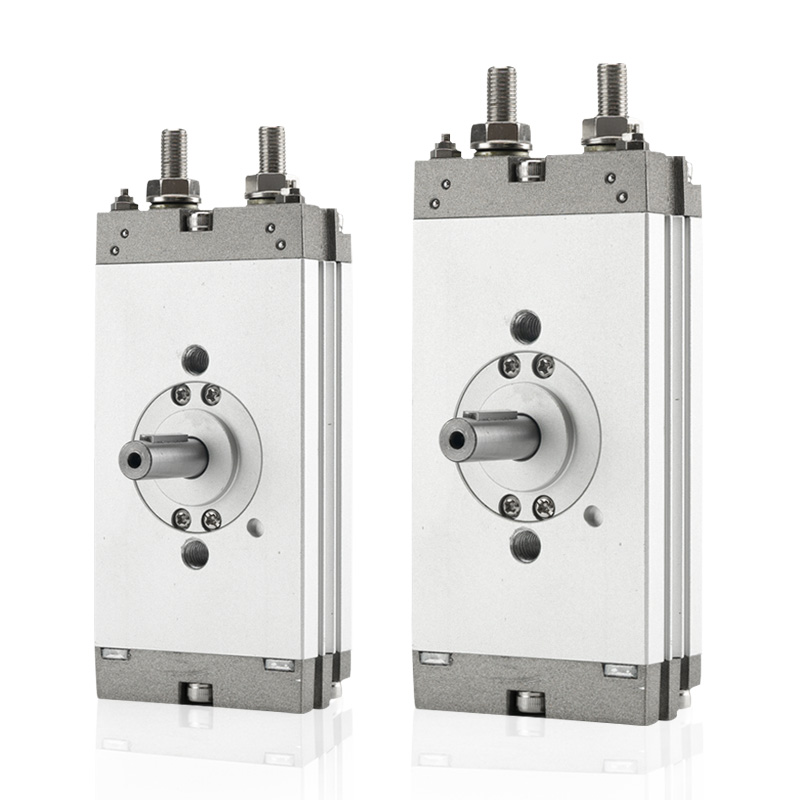

     Seri SOLH CRQ2 adalah silinder putar rak & pinion datar ultra-tipis yang menampilkan struktur serangan balik nol piston ganda. Dengan tinggi bodi yang sangat rendah dan desain pemasangan flensa terintegrasi, ia mendukung sudut ayun rentang lebar 90°/180°/360° dan mencakup ukuran lubang dari φ10 hingga φ40. Dioptimalkan untuk tata letak peralatan dengan ruang terbatas, silinder ini menghasilkan kinerja putar berpresisi tinggi dan stabil untuk pengindeksan tugas ringan & sedang, stasiun membalik dan memutar, berfungsi sebagai solusi putar ringkas pilihan untuk peralatan 3C, pengemasan, dan otomasi medis.

2. Spesifikasi Teknis Lengkap

 2.1 Parameter Dasar

     • Ukuran Lubang: φ10/φ15/φ20/φ30/φ40 (Struktur datar ultra-tipis)

     • Modus Operasi: Penggerak rak & pinion kerja ganda

     • Rentang Tekanan Kerja: 0,15~0,7MPa; φ20/φ30/φ40 hingga 1,0MPa

     • Tekanan Bukti: 1,05MPa

     • Suhu Sekitar: 0℃~60℃ (lingkungan bebas es)

     • Pelumasan: Operasi pelumasan mandiri bebas oli

     • Konfigurasi Penyangga: φ10/φ15 hanya dengan penyangga karet bawaan; φ20/φ30/φ40 dengan penyangga karet ganda + penyangga udara opsional yang dapat disesuaikan (akhiran C)

     • Penyesuaian Sudut: Penyesuaian halus standar ±5° melalui baut ujung

     • Kompatibilitas Magnetik: Cincin magnetik bawaan CDRQ2, kompatibel dengan sakelar seri D-M9B / D-A93

  2.2 Tabel Torsi Teoretis (@0,5MPa, N·m)

  2.3 Sudut Ayun Standar & Rentang yang Dapat Disesuaikan

     • Ayunan 90°: Rentang yang dapat disesuaikan 80°~100°

     • Ayunan 180°: Rentang yang dapat disesuaikan 170°~190°

     • Ayunan Diperpanjang 360°: Rentang yang dapat disesuaikan 350°~370° untuk kebutuhan rotasi penuh khusus

  2.4 Spesifikasi Ukuran Port

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standar Rc1/8; Benang G1/8 & NPT opsional

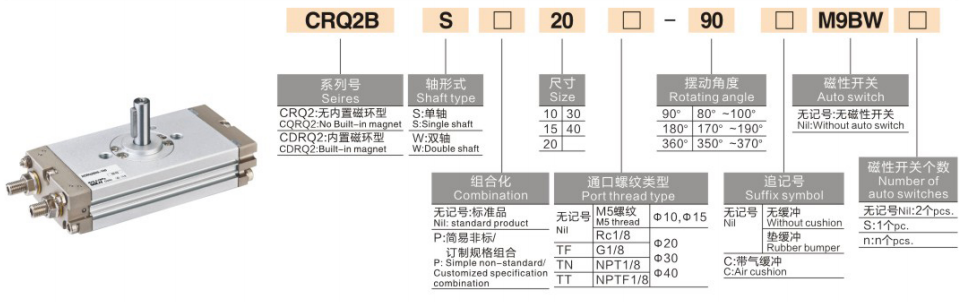

3. Aturan Penamaan Model & Contoh Urutan

  1. Struktur Model Lengkap: CDRQ2BS20-180C

  2. Contoh Pesanan Khas

     • Model Non-Penyangga Standar: CRQ2BW15-90 (Tipe dasar, poros ganda, lubang φ15, ayunan 90°, non-magnetik, penyangga karet)

     • Model Penyangga Presisi Tinggi: CDRQ2BS40-180C (Dilengkapi cincin magnetik, poros tunggal, lubang φ40, ayunan 180°, penyangga udara)

4. Prinsip Struktural & Kekuatan Inti

  4.1 Struktur Internal & Prinsip Kerja

     Seri CRQ2 mengadopsi struktur meshing rak ganda piston ganda simetris. Udara terkompresi menggerakkan piston ganda untuk gerakan linier sinkron, yang mendorong rak roda gigi untuk menghasilkan torsi putar yang stabil. Bodi datar terintegrasi dilengkapi dengan mekanisme penyangga bawaan, baut penyetel sudut ujung, antarmuka perpipaan satu sisi, dan alur sakelar magnet dua sisi. Struktur gaya simetris menghilangkan guncangan dan serangan balik selama pengoperasian, sehingga menghasilkan posisi putar presisi tinggi yang sangat stabil.

  4.2 Keunggulan Inti yang Unik

     • Bodi Datar Ultra Tipis: Tinggi bodi yang sangat rendah (17~37mm), bodi silinder dapat langsung digunakan sebagai flensa, menghilangkan braket pemasangan tambahan dan sangat menghemat ruang pemasangan vertikal.

     • Desain Nol Serangan Balik: Struktur meshing penuh rak ganda mewujudkan rotasi jarak bebas nol, memastikan akurasi pemosisian berulang yang tinggi dan pengoperasian start-stop bebas jitter.

     • Perpipaan & Pengkabelan Rapi: Antarmuka udara satu sisi dan alur sakelar ganda di sisi yang sama menyederhanakan tata letak perkabelan dan perpipaan di lokasi untuk struktur peralatan yang lebih bersih.

     • Penyempurnaan Sudut yang Tepat: Sudut ayun standar ±5° yang dapat disesuaikan beradaptasi dengan beragam persyaratan pemosisian presisi.

     • Opsi Poros yang Beragam: Poros tunggal opsional (universal) dan poros ganda (hubungan dua arah) untuk mencocokkan berbagai mode koneksi otomatis.

5. Pedoman Pemasangan & Seleksi

  5.1 Modus Instalasi

      Tipe B Dasar: Bagian bawah badan silinder mendukung pemasangan langsung dengan lubang posisi yang disediakan. Desain flensa terintegrasi tidak memerlukan aksesori pemasangan tambahan, dilengkapi pemasangan cepat dan akurasi posisi tinggi.

  5.2 Kriteria Seleksi Inti

     • Prioritas Keterbatasan Ruang: Pilih seri ultra-tipis CRQ2 untuk skenario terbatas ketinggian vertikal; pilih seri MSQ/HRQ untuk ruang instalasi yang memadai.

     • Permintaan Presisi & Serangan Balik: Rack & pinion CRQ2 untuk pemosisian presisi tinggi tanpa serangan balik; CRB2 tipe baling-baling untuk rotasi beban ringan sudut besar berbiaya rendah.

     • Konfirmasi Sudut Ayun: Standar 90°/180° untuk pembalikan/pemosisian konvensional; Tipe diperpanjang 360° untuk kondisi kerja rotasi lingkaran penuh.

     • Pencocokan Penyangga: Pilih penyangga udara C untuk pengoperasian beban berkecepatan tinggi dan berat sedang; penyangga karet standar memenuhi tuntutan beban ringan kecepatan rendah.

     • Permintaan Umpan Balik Sinyal: Pilih versi cincin magnetik CDRQ2 untuk deteksi posisi PLC dan kontrol hubungan otomatis; Versi non-magnetik CRQ2 untuk gerakan memutar sederhana tanpa umpan balik sinyal.

6. Skenario Aplikasi Khas

     • Industri 3C & Elektronik: Pembalikan papan PCB, penyortiran chip, rotasi perlengkapan kecil, dan pemosisian komponen presisi.

     • Peralatan Pengemasan & Percetakan: Pengayunan label, posisi penyegelan kotak, defleksi penyekat, dan peralihan arah jalur pengemasan berkelanjutan.

     • Stasiun Otomasi Kompak: Peralihan katup mini, posisi pengindeksan yang tepat, dan pengoperasian putar di ruang peralatan yang sempit.

     • Mesin Medis & Presisi: Rotasi manipulator kecil, pembalikan aksesori medis presisi, dan platform putar otomatis mini.

7. Tabel Perbandingan CRQ2B vs CDRQ2B

Ringkasan Satu Kalimat

     Silinder putar zero-backlash ultra-tipis seri SOLH CRQ2 dilengkapi dengan desain flensa terintegrasi datar, rotasi multi-sudut yang dapat disesuaikan, dan pemasangan hemat ruang, memberikan solusi putar berpresisi tinggi, stabil, dan ringkas untuk stasiun pembalikan dan pengindeksan otomatis ruang sempit tugas ringan & menengah.
