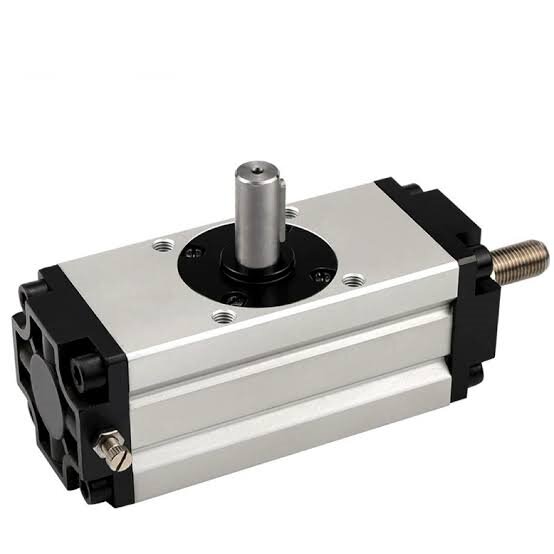

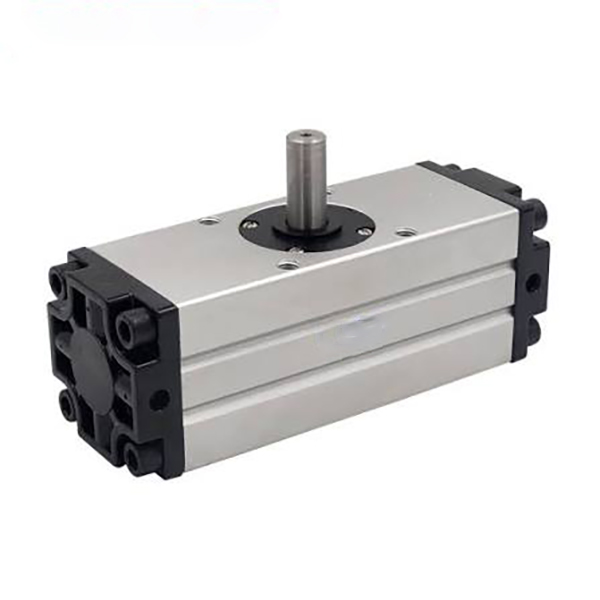

Silinder Putar Rak & Pinion Seri CRA1 | Silinder Ayun Torsi Tinggi Tugas Sedang & Berat

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH CRA1 adalah silinder putar rak & pinion tugas menengah dan berat profesional yang dibuat untuk gerakan osilasi torsi tinggi. Dilengkapi transmisi rak-dan-pinion dua piston, bantalan udara opsional yang dapat disesuaikan, berbagai gaya pemasangan, dan beragam jenis poros keluaran, silinder ini mencakup ukuran lubang dari φ30 hingga φ100. Alat ini secara sempurna beradaptasi dengan skenario beban berat 10–50kg termasuk pembalikan benda kerja, penggerak katup industri, dan pengindeksan stasiun berat, yang berfungsi sebagai solusi putar utama dengan kekakuan tinggi untuk jalur produksi otomatis yang berat.

  1.1 Penggerak Rak & Pinion Kekakuan Tinggi

     Mengadopsi struktur transmisi rak-dan-pinion sinkron ganda, silinder menghasilkan keluaran torsi yang kuat dan kekakuan struktural yang luar biasa. Serangan balik keseluruhan dikontrol dalam ≤1°, sedangkan versi lubang φ30 mencapai serangan balik nol. Ini memastikan akurasi posisi pengulangan yang sangat tinggi dan gerakan putar yang stabil di bawah kondisi beban berat.

  1.2 Output Torsi Super Tinggi

     Struktur transmisi yang dioptimalkan menghasilkan kinerja torsi terdepan di industri. Model lubang φ100 maksimum menghasilkan torsi 108N·m pada tekanan udara 0,5MPa, sepenuhnya memenuhi kebutuhan torsi tinggi untuk rotasi benda kerja berat, penggerak katup besar, dan pengindeksan peralatan tugas berat.

  1.3 Bantalan Udara Opsional yang Dapat Disesuaikan

     Tipe Z dilengkapi dengan struktur penyangga udara ujung ganda yang dapat disesuaikan, yang secara efektif menyerap dampak inersia selama pengoperasian start-stop frekuensi tinggi, mengurangi getaran mekanis dan kebisingan pengoperasian, serta melindungi peralatan dan benda kerja sekaligus meningkatkan stabilitas pengoperasian dan masa pakai secara keseluruhan.

  1.4 Beragam Pilihan Pemasangan & Poros

     • Gaya Pemasangan: Dasar (B), Kaki (L), Flange (F) opsional, mendukung pemasangan fleksibel untuk berbagai struktur peralatan dan tata letak ruang.

     • Jenis Poros: Poros tunggal (S), Poros ganda (W), Poros berkunci (Y) tersedia, kompatibel dengan berbagai metode sambungan beban dan persyaratan transmisi torsi anti selip.

  1.5 Struktur Kompak & Tahan Lama

     Struktur optimal yang ditingkatkan mengurangi lebar bodi sebesar 14% dibandingkan model lama tradisional, sehingga menghemat ruang pemasangan secara signifikan. Dirancang dengan alur sensor dua sisi untuk pemasangan fleksibel sakelar magnetik seri D-M9. Bodi silinder anodisasi keras dan komponen penyegelan dengan ketahanan aus yang tinggi menjamin pengoperasian yang stabil dalam jangka panjang.

  1.6 Bebas Minyak & Umur Panjang

     Desain pengoperasian standar bebas oli menyesuaikan dengan bengkel yang bersih dan kondisi kerja industri umum tanpa perawatan pelumasan tambahan. Segel premium tahan aus dan bodi silinder anti korosi sangat memperpanjang umur kerja berkelanjutan untuk pengoperasian siklik yang sering.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Contoh Model Khas: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Contoh Pesanan Standar

     • Model Non-Penyangga Standar: CRA1BS50-90 (lubang φ50, ayunan 90°, poros tunggal, tipe dasar, tanpa cincin magnet)

     • Model Penyangga Tugas Berat: CDRA1BL80-180Z (lubang φ80, ayunan 180°, poros ganda, dudukan kaki, cincin magnetik & bantalan udara ganda)

3. Parameter Teknis Umum (20℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi Dasar

     • Modus Operasi: Penggerak rak & pinion kerja ganda

     • Fluida Kerja: Udara bertekanan (operasi bebas oli)

     • Suhu Sekitar: 0℃~60℃ (lingkungan bebas es)

     • Rentang Tekanan Kerja: 0,1~1,0MPa; Tekanan Bukti: 1,5MPa

     • Reaksi: ≤1° (φ30 bore mencapai nol serangan balik)

     • Toleransi Sudut Ayunan: 0~+4°

     • Modus Penyangga: Bantalan udara tanpa penyangga / ujung ganda yang dapat disesuaikan (tipe Z)

     • Sakelar Magnetik: Kompatibel dengan seri D-M9, pemasangan alur dua sisi

  3.2 Tabel Parameter Kinerja Utama (@0,5MPa)

4. Pedoman Konfigurasi & Seleksi Inti

  4.1 Pemilihan Ukuran Lubang (Berdasarkan Torsi & Beban)

     • φ30: Output torsi 3,5N·m, cocok untuk aplikasi beban menengah mikro (≤10kg) seperti peralihan katup kecil dan pengindeksan stasiun miniatur.

     • φ50: Output torsi 9,3N·m, ideal untuk benda kerja dengan beban ringan-sedang (10–20kg) dengan posisi membalik dan terarah 90°.

     • φ63: Output torsi 17,0N·m, sangat cocok dengan tugas kemudi stasiun berat beban sedang (20–30kg) dan rotasi komponen.

     • φ80: Output torsi 32,0N·m, berlaku untuk perkakas besar dengan beban sedang-berat (30–40kg) dan posisi putar perlengkapan.

     • φ100: Output torsi super tinggi 108N·m, didedikasikan untuk rotasi mekanis beban berat (40–50kg) dan skenario penggerak katup industri besar.

  4.2 Pemilihan Sudut Ayunan

     • Sudut Standar 90°: Dirancang untuk pembalikan sudut kanan dan kemudi vertikal, banyak digunakan dalam bongkar muat benda kerja dan peralihan stasiun ortogonal.

     • Sudut Standar 180°: Cocok untuk rotasi setengah siklus dan membalik benda kerja secara menyeluruh, mewujudkan pemosisian stasiun dua arah dan operasi pembalikan.

     • Sudut Istimewa 100° / 190°: Sudut non-standar khusus untuk peralatan khusus dan persyaratan pergerakan stasiun yang dipersonalisasi.

  4.3 Pemilihan Buffer & Konfigurasi Fungsional

     • Z Bantalan Udara: Wajib untuk kondisi kerja frekuensi tinggi dan tugas berat, secara efektif menghilangkan dampak akhir, menstabilkan akurasi posisi dan mengurangi kebisingan pengoperasian.

     • Versi Cincin Magnetik CDRA1: Cincin magnet bawaan untuk pemasangan sakelar seri D-M9, mendukung umpan balik sinyal posisi waktu nyata dan kontrol hubungan PLC otomatis.

     • Pencocokan Jenis Poros: Poros tunggal (S) untuk aplikasi universal umum; poros ganda (W) untuk penggerak sinkron dua arah; poros berkunci (Y) untuk tuntutan koneksi anti-torsi dan anti-selip yang tinggi.

5. Skenario Aplikasi Khas

     • Pembalikan Benda Kerja Berat: Pembalikan dan pemosisian 90°/180° yang andal untuk benda kerja seberat 10–50kg pada peralatan mesin dan jalur konveyor otomatis, dengan kekakuan tinggi dan reaksi balik rendah untuk gerakan berulang yang presisi.

     • Penggerak Katup Industri: Diterapkan pada pembukaan dan penutupan otomatis serta kendali jarak jauh katup pipa berdiameter besar seperti katup kupu-kupu dan katup bola, memberikan tenaga penggerak torsi tinggi yang stabil.

     • Pengindeksan Otomatis Tugas Berat: Digunakan untuk pengindeksan presisi 90°/180° dan pemosisian tetap meja putar berat serta perlengkapan perkakas di stasiun perakitan dan deteksi.

     • Sendi Robot Berat: Berfungsi sebagai unit penggerak putar untuk sambungan robot berat dan efektor akhir, memenuhi persyaratan ayunan presisi dengan kekakuan tinggi dan beban tinggi.

     • Peralatan Logistik & Pengemasan: Ideal untuk kemudi, penumpukan dan pemosisian kotak material berat dan palet, beradaptasi dengan kondisi kerja siklik beban berat frekuensi tinggi jangka panjang.

6. Panduan Pemilihan Cepat 3 Langkah

     1. Konfirmasi Lubang: Hitung torsi aktual berdasarkan berat benda kerja dan radius putaran dengan faktor keamanan ≥2. Pilih φ30 untuk ≤10kg, φ50 untuk 10–20kg, φ63 untuk 20–30kg, φ80 untuk 30–40kg, φ100 untuk 40–50kg.

     2. Konfirmasi Sudut: Pilih 90° untuk kemudi/pembalikan sudut kanan, 180° untuk pembalikan setengah siklus, dan sudut khusus 100°/190° untuk tuntutan gerakan yang disesuaikan.

     3. Konfirmasi Fungsi: Melengkapi bantalan udara Z untuk pengoperasian beban berat frekuensi tinggi; pilih versi magnetik CDRA1 untuk kontrol umpan balik sinyal; mengadopsi poros berkunci Y untuk koneksi anti-selip torsi tinggi.

Ringkasan Satu Kalimat

     Silinder putar rak & pinion seri SOLH CRA1 menghasilkan torsi super tinggi, reaksi balik sangat rendah, dan kinerja penyangga udara opsional, memberikan solusi putar presisi dengan kekakuan tinggi, stabil, dan tahan lama untuk aplikasi pembalikan, pengindeksan, dan penggerak katup industri tugas sedang dan berat seberat 10–50kg.
