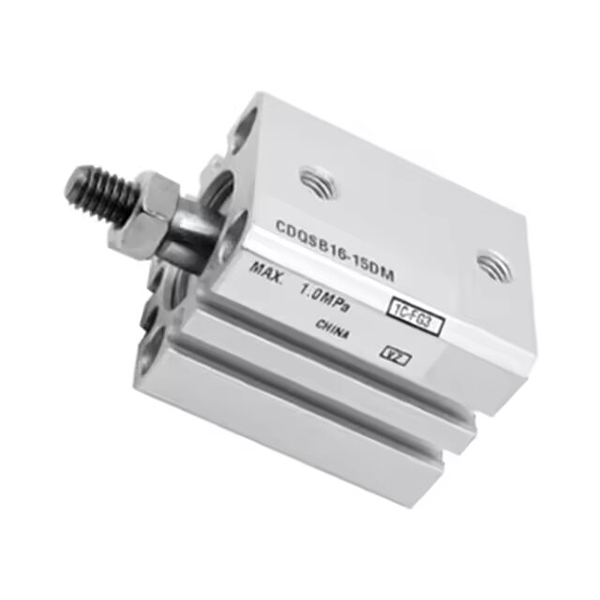

Silinder Tipis Kompak Seri CQS

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Silinder kompak tipis seri SOLH CQS dapat dipertukarkan dengan seri SMC CQS. Dirancang untuk ruang pemasangan terbatas dan aplikasi pukulan pendek presisi tinggi. Bodi persegi ultra-ramping, ukuran lubang φ12~25mm, versi presisi tinggi yang ditingkatkan berdasarkan seri CQ2. Banyak digunakan dalam semikonduktor, elektronik 3C, dan perlengkapan otomatisasi presisi untuk penjepitan, dorongan, dan penentuan posisi.

Struktur & Fitur Utama

     - Bodi ultra-tipis persegi, panjang keseluruhan lebih pendek dari model CQ2;

     - Laras aluminium anodisasi keras, batang piston berlapis krom, kekakuan tinggi;

     -- Varian lengkap: batang tunggal standar, batang kembar, batang tidak berputar, versi XB24 tahan lama;

     -Magnet bawaan CDQS untuk deteksi sensor posisi; slot sensor multi-sisi, sensor tidak menonjol keluar silinder;

     - Bantalan karet tetap di kedua ujungnya, tidak ada bantalan udara;

     -- Segel gesekan rendah dengan reservoir oli, pengoperasian bebas oli, masa pakai ≥5 juta siklus.

Aturan Pengodean Model

   1. Contoh: CDQSB20-50D-M9BW

     -- C: magnet bawaan (CDQS); tidak ada C = CQS non-magnetik

     -- DQS: Nama seri

     -- B=batang tunggal; W=batang kembar; K=batang tidak berputar; KW = batang anti rotasi kembar

     -- 20: Ukuran lubang 12/16/20/25 mm

     -- 50: Panjang goresan 5~300mm

     -- D: Struktur standar baru

     -- M9BW: Opsi sakelar magnetis

Spesifikasi Teknis

Gaya Dorong & Tarik Teoretis @0,5MPa

Ringkasan Satu Kalimat

     Silinder pneumatik tipis ultra-kompak SOLH CQS dengan berbagai varian struktural, kekakuan tinggi dan bodi pendek, aktuator langkah pendek presisi tinggi yang ideal untuk peralatan otomasi 3C dan semikonduktor ruang terbatas.
