Silinder Pneumatik Tipis Kompak Seri CQ2

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

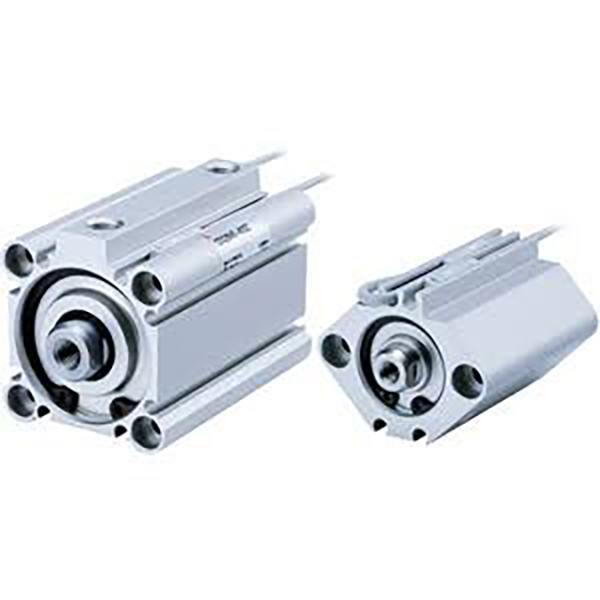

     Silinder tipis kompak persegi seri SOLH CQ2, dapat dipertukarkan sepenuhnya dengan standar CQ2 asli. Bodi ultra-pendek, panjangnya berkurang 50% dibandingkan silinder tie rod standar. Rentang lubang lengkap φ4~200mm, banyak digunakan untuk menjepit, mendorong, dan memposisikan dalam pengemasan, otomotif, elektronik, dan otomasi umum.

Struktur & Fitur Utama

     - Bodi aluminium ultra-tipis persegi, permukaan anodisasi keras, kekakuan tinggi;

     -Batang piston berlapis krom, ringan dan tahan lama;

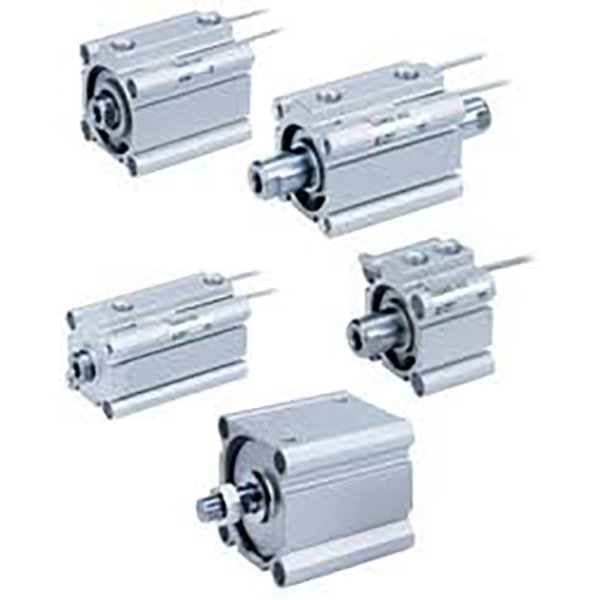

     - Beberapa varian: batang tunggal, batang kembar, batang tidak berputar, bantalan udara, versi pukulan ultra-pendek;

     -Magnet bawaan CDQ2 untuk deteksi posisi; alur sensor multi-sisi, sakelar tidak menonjol;

     -- Bumper karet standar, bantalan udara opsional untuk pengoperasian kecepatan tinggi;

     -- Segel gesekan rendah dengan reservoir oli, pengoperasian bebas oli, masa pakai ≥5 juta siklus.

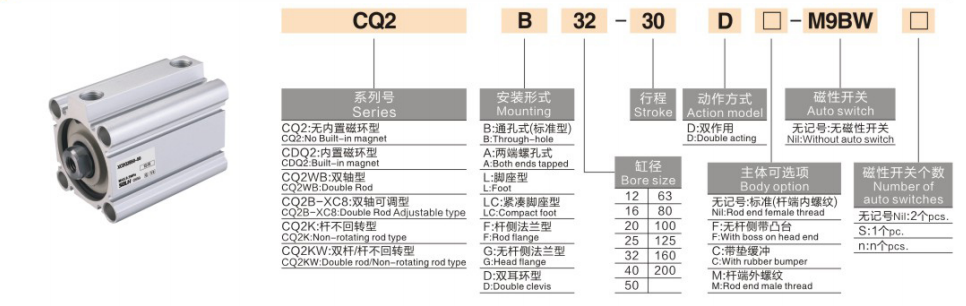

Aturan Pengodean Model

   1. Contoh: CDQ2B25-50Z-M9B

     -- C: Magnet bawaan (CDQ2); tidak ada C = CQ2 non-magnetik

     -- DQ2: Nama seri

     -- B=batang tunggal; W=batang kembar; K=batang tidak berputar; KW = batang anti rotasi kembar

     -- 25: Ukuran lubang 4~200 mm

     -- 50: Panjang goresan

     -- Z: Struktur standar ringan baru

     -- -C: Opsi bantalan udara

     -- M9B: Sakelar magnetis

Spesifikasi Teknis

Gaya Dorong & Tarik Teoritis @0,5MPa (Batang Tunggal)

Ringkasan Satu Kalimat

     Silinder pneumatik tipis kompak universal SOLH CQ2 mencakup lubang penuh φ4~200mm, varian struktural yang kaya dengan bantalan udara opsional dan batang anti-rotasi, aktuator langkah pendek yang paling banyak digunakan untuk peralatan otomatisasi hemat ruang.
