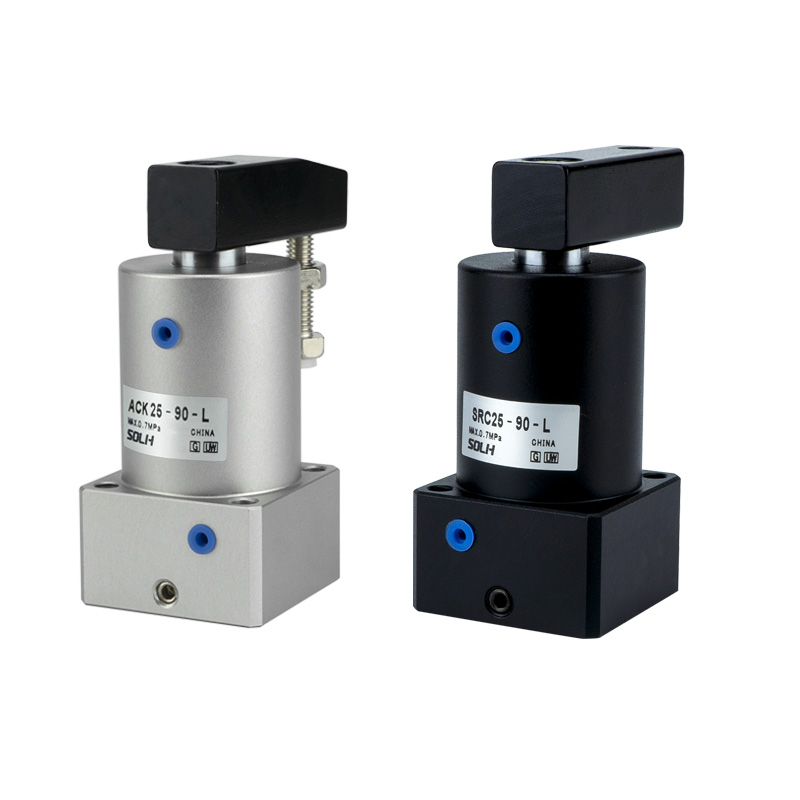

Silinder Sudut Seri ACK | Rotasi 90°/180° & Penjepit Bawah Silinder 2-in-1

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH ACK adalah silinder sudut 2-in-1 berkinerja tinggi yang mengintegrasikan rotasi 90°/180° dan gerakan penjepitan linier ke bawah. Meliputi ukuran lubang dari φ25mm hingga φ63mm, ia mengadopsi struktur tiga alur pemandu profesional untuk presisi tinggi dan ketahanan beban eksentrik yang kuat. Pelat tekanan satu sisi/dua sisi opsional dan arah rotasi kiri/kanan sepenuhnya beradaptasi dengan beragam tata letak perlengkapan. Menampilkan kekakuan tinggi, masa pakai yang lama, dan kapasitas penjepitan beban berat, silinder ACK banyak digunakan untuk stasiun penjepit benda kerja dengan ruang terbatas dalam perkakas otomatis, posisi pengelasan, dan proses pemasangan stempel.

1. Aksi Rotasi & Penjepitan Senyawa

• Urutan Kerja Standar: Tarik kembali → Rotasi kiri/kanan 90°/180° → rentangkan untuk penjepitan ke bawah

• Atur Ulang Urutan: Tarik kembali untuk melepaskan klem → memutar balik → memanjangkan dan mengatur ulang

• Pemosisian Presisi Tinggi: Sudut rotasi standar 90° dengan akurasi tinggi ±1,5°; Tipe rotasi 180° opsional, memastikan posisi benda kerja yang berulang dan andal.

2. Kekakuan Tinggi & Umur Layanan yang Diperpanjang

• Struktur Tiga Alur Panduan: Desain pemandu tiga arah yang dioptimalkan memberikan stabilitas gerakan yang luar biasa, akurasi pemandu yang tinggi, dan kemampuan anti-defleksi yang kuat, yang secara efektif menahan beban eksentrik selama penjepitan.

• Konfigurasi Material Berkekuatan Tinggi: Batang piston mengadopsi baja paduan khusus dengan proses perlakuan panas untuk ketahanan aus dan daya tahan yang sangat baik. Badan silinder menjalani perawatan anodisasi keras untuk meningkatkan ketahanan terhadap korosi dan kekakuan struktural.

• Segel Impor Premium: Mengadopsi bahan segel impor dengan kemampuan beradaptasi yang sangat baik terhadap kondisi kerja yang kompleks, secara efektif mengurangi kebocoran udara dan memperpanjang masa pakai silinder secara keseluruhan.

3. Instalasi Fleksibel & Konfigurasi Diversifikasi

• Jenis Pelat Tekanan Opsional: Pelat penekan satu sisi ACK untuk benda kerja sempit; Pelat penekan dua sisi ACKD untuk benda kerja lebar, mencakup beragam kebutuhan penjepitan benda kerja.

• Arah Rotasi yang Dapat Disesuaikan: L (rotasi kiri berlawanan arah jarum jam) dan R (rotasi kanan searah jarum jam) opsional untuk menyesuaikan tata letak stasiun di lokasi yang berbeda.

• Desain Pemasangan Universal: Dilengkapi dengan 4 lubang tembus bawah untuk pemasangan langsung, kompatibel dengan pemasangan flensa. Alur sakelar standar yang dicadangkan memungkinkan pemasangan sakelar magnetis yang nyaman untuk deteksi posisi.

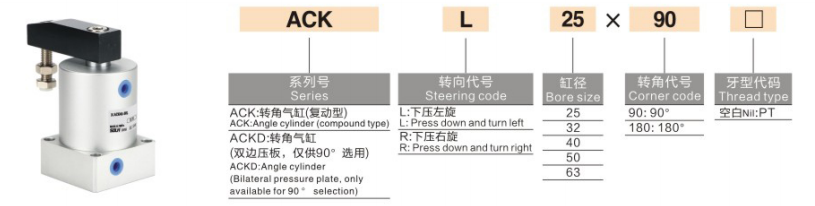

Aturan Penamaan Model Lengkap & Contoh Urutan

1. Contoh Model Khas: ACKL25-90, ACKDR40-90

2. Contoh Pesanan Standar

• Rotasi Kiri Satu Sisi 90°: ACKL25-90 (lubang φ25, putaran kiri, sudut standar 90°)

• Rotasi Kanan Dua Sisi 90°: ACKDR32-90 (lubang φ32, pelat dua sisi, putaran kanan, sudut 90°)

• Tipe Tugas Berat Bor Besar: ACKL63-90 (lubang maksimum φ63, putaran kiri, sudut 90° untuk penjepitan beban berat)

Parameter Teknis Umum (20℃, Kondisi Standar 0,5MPa)

1. Spesifikasi Dasar

• Modus Operasi: Gerakan majemuk kerja ganda (rotasi + penjepitan ke bawah)

• Rentang Tekanan Kerja: 0,15~1,0MPa; Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -20℃~80℃

• Kecepatan Operasi Piston: 50~200 mm/dtk

• Sudut Rotasi: 90° (standar); 180° (opsional)

• Langkah Penjepit Standar: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Gaya Penjepit Teoritis (Satuan: N @0,5MPa)

3. Berat Produk (Satuan: kg @90° Tipe Standar)

Skenario Aplikasi Khas

• Alat Mesin & Perlengkapan Pengelasan: Ideal untuk penjepitan posisi benda kerja, pemasangan las, dan stasiun stempel anti-pergeseran. Rotasi terintegrasi dan tindakan penjepitan 2-in-1 menyederhanakan struktur mekanis dan menghemat ruang pemasangan.

• Pemrosesan Komponen Elektronik & Presisi: Cocok untuk penjepitan palet, pemasangan jig, dan pemosisian komponen presisi mikro. Ini memiliki akurasi posisi yang tinggi dan pembentukan debu yang rendah, memenuhi persyaratan presisi dan kebersihan yang ketat.

• Mekanisme Transfer Otomatis: Diterapkan secara luas untuk pembatas meja putar, pemosisian mekanisme membalik, dan stasiun penjepit langkah pendek, menghasilkan kinerja gerakan gabungan yang stabil, halus, dan berulang.

• Memperbaiki Kondisi Kerja Tugas Berat: Dengan kekuatan penjepitan yang kuat dan kapasitas beban anti-eksentrik yang sangat baik, alat ini secara sempurna beradaptasi dengan penjepitan benda kerja berat, pemasangan cetakan, dan skenario pemosisian presisi beban besar.

Panduan Pemilihan Cepat 3 Langkah

1. Pemilihan Ukuran Lubang: Pilih ukuran lubang sesuai dengan beban penjepitan sebenarnya. Pastikan gaya penjepit teoritis ≥ beban aktual × 1,5 faktor keamanan; memprioritaskan lubang φ40 atau lebih besar untuk kondisi kerja tugas berat.

2. Seleksi Pukulan: Langkah penjepitan standar berkisar antara 12mm hingga 30mm. Cadangan margin kayuhan 3~5 mm sesuai dengan tinggi benda kerja untuk menghindari gangguan mekanis selama pengoperasian.

3. Pemilihan Konfigurasi

￮ Jenis Pelat Tekanan: Pilih pelat satu sisi ACK untuk benda kerja sempit; pilih pelat dua sisi ACKD untuk benda kerja lebar.

￮ Arah Rotasi: Pilih putaran kiri L atau putaran kanan R sesuai dengan tata letak stasiun sebenarnya dan kondisi interferensi mekanis.

Ringkasan Satu Kalimat

     Silinder sudut seri SOLH ACK mengadopsi struktur alur tiga pemandu presisi tinggi, mendukung rotasi 90°/180° dan integrasi penjepitan ke bawah. Dengan pelat tekanan satu/dua sisi opsional, rotasi kiri/kanan yang fleksibel, dan kinerja anti-defleksi beban berat yang sangat baik, ini adalah solusi penjepitan dengan kekakuan tinggi dan umur panjang untuk berbagai stasiun perlengkapan otomatis dengan ruang terbatas.
