Katup Solenoid Pneumatik Seri 3V 3/2 Arah | Katup Kontrol NC/NO yang Dioperasikan Langsung & Pilot

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Antarmuka Struktural

     Seri SOLH 3V adalah standarKatup solenoid terarah 3/2 arah yang dikontrol secara elektrik tersedia diakting langsung Dandioperasikan oleh pilot struktur. Dirancang khusus untuk kontrol silinder kerja tunggal, peralihan sirkuit pneumatik, dan pengaturan sistem vakum, ia menyediakan dua konfigurasi inti: Biasanya Tertutup (NC) dan Biasanya Terbuka (NO). Dengan bodi paduan aluminium yang tahan lama, struktur kompak, respons cepat, dan pengaktifan tanpa tekanan opsional, katup ini berfungsi sebagai katup kontrol universal standar untuk sistem otomasi pneumatik miniatur.

  1.1 Definisi Pelabuhan Standar 3/2 Arah

     • Pelabuhan P: Saluran masuk udara utama

     • Sebuah Pelabuhan: Port kerja, terhubung ke silinder pneumatik kerja tunggal atau nozel vakum

     • Pelabuhan R: Lubang pembuangan udara, pasang knalpot untuk mengurangi kebisingan

  1.2 Klasifikasi Penggerak & Struktural

     • Modus Berkendara: Aksi langsung elektromagnetik/dioperasikan pilot opsional

     • Tipe Seri: Akting langsung (3V1/3V2); Dioperasikan pilot (3V100/3V200/3V300)

     • Bahan Tubuh: Paduan aluminium berkekuatan tinggi, ringan dan tahan lama

2. Prinsip Kerja Katup 3/2 Arah

     Seri 3V mengadopsi desain kontrol koil tunggal, dibagi menjadi tipe NC dan NO dengan logika kerja yang sepenuhnya independen, banyak digunakan untuk silinder reset otomatis dan kontrol sirkuit vakum.

  2.1 Biasanya Tertutup (NC) – Tipe Paling Umum

  Model yang Berlaku: 3V110, 3V210, 3V310

     • Status Reset Matikan: Reset pegas menyegel port masuk P; Port A berkomunikasi dengan Port R untuk pembuangan, tidak ada tekanan keluaran.

     • Status Kerja Penyalaan: Gaya elektromagnetik menarik inti katup untuk beralih; Saluran masuk P terhubung dengan port kerja untuk pasokan udara; Lubang pembuangan R tertutup sepenuhnya.

  2.2 Tipe Biasanya Terbuka (TIDAK).

  Model yang Berlaku: 3V120, 3V220, 3V320

     • Status Reset Matikan: Saluran masuk P berkomunikasi dengan pelabuhan kerja untuk pasokan udara berkelanjutan; Lubang pembuangan R ditutup.

     • Status Kerja Penyalaan: Port masuk P disegel; Port yang berfungsi berkomunikasi dengan port R untuk pelepas tekanan dan pembuangan.

3. Parameter Klasifikasi & Spesifikasi Seri

  3.1 Seri Aksi Langsung (3V1 / 3V2) – Startup Tekanan Nol

  Keunggulan Inti: Mendukung startup tanpa tekanan 0MPa, kecepatan respons sangat cepat (＜0,05 detik), kinerja stabil untuk kondisi kerja bertekanan rendah dan vakum.

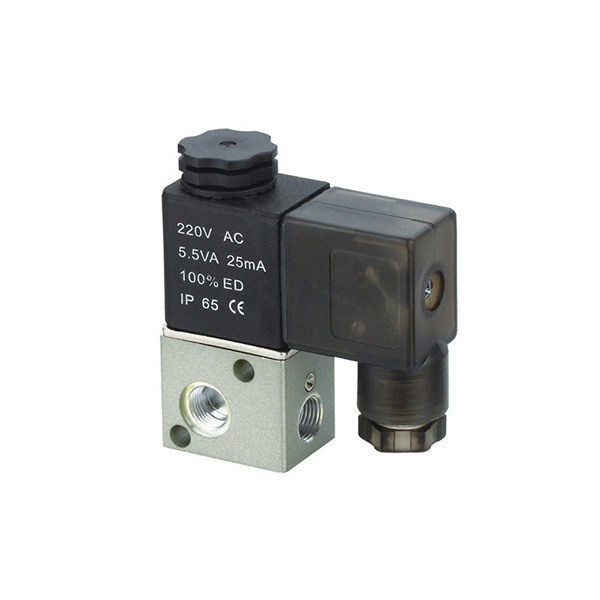

  • Seri Mikro 3V1

￮ Ukuran Pelabuhan: M5, G1/8 (06)

￮ Area Aliran: 10,2 mm² (CV=0,6)

￮ Model Khas: 3V1-06, 3V1-M5

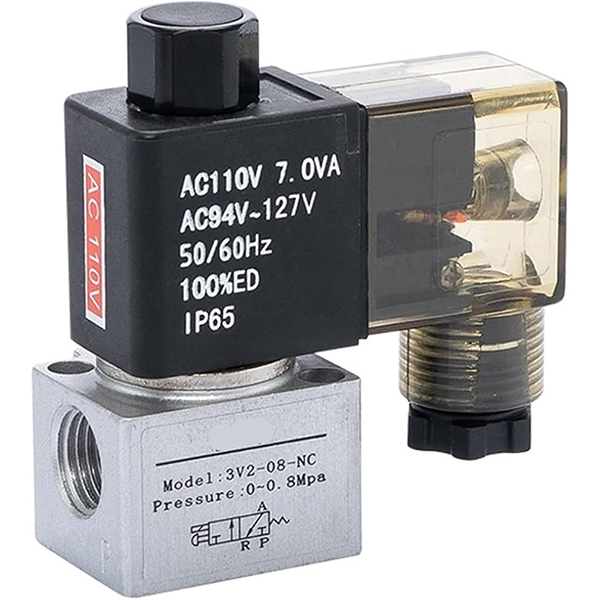

  • Seri Mini 3V2

￮ Ukuran Pelabuhan: G1/8 (06), G1/4 (08)

￮ Area Aliran: 17,0 mm² (CV=1,0)

  3.2 Seri yang Dioperasikan Pilot (3V100 / 3V200 / 3V300) – Aliran Besar

  Keunggulan Inti: Kapasitas aliran besar dan konsumsi daya rendah; memerlukan tekanan startup minimum untuk peralihan yang stabil, cocok untuk sirkuit pneumatik tekanan standar.

  • Seri 3V100: Ukuran port M5, G1/8 (06)

  • Seri Universal 3V200

￮ Ukuran Pelabuhan: G1/4 (08)

￮ Area Aliran: 17,0 mm² (CV=1,0)

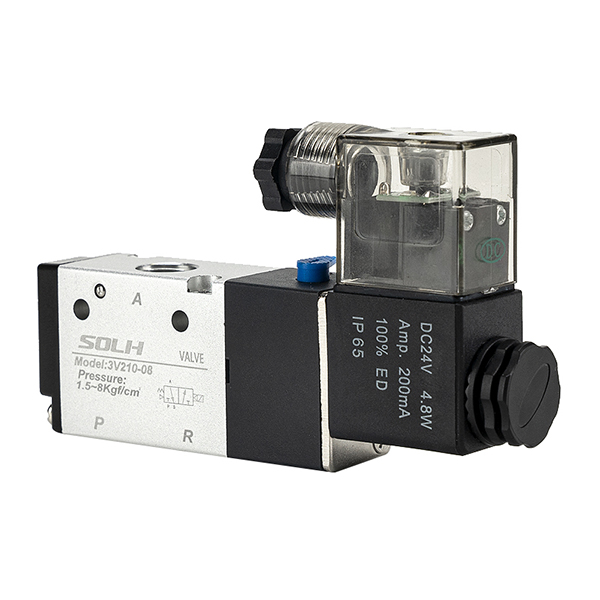

￮ Model Khas: 3V210-08

  • Seri Aliran Besar 3V300

￮ Ukuran Pelabuhan: G3/8 (10)

￮ Area Aliran: 28,0 mm² (CV=1,65)

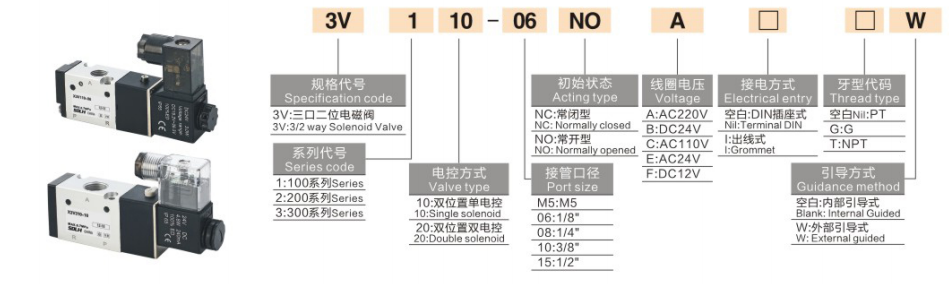

4. Aturan Pengodean Model Lengkap & Contoh Urutan

  1. Logika Pengkodean: 3V [Kode Seri] [Kode Fungsi] - [Ukuran Port] [Kode Tegangan] [Kode Pengkabelan]

 2. Contoh Pesanan Standar

     • 3V210-08-B: 3/2 arah, tipe NC, port G1/4, DC24V, koneksi soket DIN

     • 3V1-06-A: 3/2 arah, tipe NC, port G1/8, AC220V

5. Parameter Teknis Inti

6. Keunggulan Produk Inti

     • Desain 3/2 Arah Khusus: Sangat cocok dengan silinder kerja tunggal pegas balik, eksklusif untuk eksekusi pneumatik penjepit, jacking, dan reset.

     • Mode Kerja Ganda: Tipe Opsional Biasanya Tertutup (reset matikan) dan Biasanya Terbuka (matikan berfungsi) untuk beradaptasi dengan logika proses yang beragam.

     • Opsi Drive Ganda: Tipe kerja langsung mendukung pengaktifan tanpa tekanan untuk skenario vakum/tekanan rendah; tipe yang dioperasikan pilot mewujudkan aliran besar dan operasi stabil berdaya rendah.

     • Kompak & Tahan Lama: Struktur mini terintegrasi, kinerja penyegelan luar biasa, masa pakai lama, dan desain bebas pelumasan.

     • Konfigurasi Listrik Fleksibel: Beberapa spesifikasi voltase (AC220V/110V/24V, DC24V/12V) dan mode pengkabelan ganda memenuhi permintaan pencocokan global.

     • Kompatibilitas Tinggi: Ukuran pemasangan yang sama dengan katup kontrol pneumatik 3A dan katup tarik tangan 3L, mendukung penggantian dan peningkatan langsung.

7. Skenario Aplikasi Khas

     • Kontrol otomatis silinder kerja tunggal (penjepitan, jacking, mekanisme reset pegas)

     • Pergantian sistem generator vakum dan nosel hisap vakum (tipe kerja langsung mendukung kontrol tekanan negatif)

     • Kontrol on-off sirkuit pneumatik, interlock pengaman peralatan, operasi jog aktuator kecil

     • Pengganti langsung untuk katup yang dikontrol udara 3A dan katup yang dioperasikan dengan tangan 3L dalam sistem pneumatik standar

Ringkasan Satu Kalimat

     Seri SOLH 3V adalah katup pengarah elektromagnetik 3/2 arah standar dengan mode ganda NC/NO dan struktur penggerak ganda langsung/pilot, diterapkan secara profesional pada penggerak silinder kerja tunggal dan kontrol sirkuit vakum, berfungsi sebagai komponen kontrol inti untuk sistem otomasi pneumatik miniatur.
