Katup Solenoid Cairan Kuningan Seri 2V 2/2 Arah | Akting Langsung & Dioperasikan Pilot

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Klasifikasi Inti

     Seri SOLH 2V adalah seorang profesionalKatup solenoid cairan 2/2 arah dirancang untuk kontrol cairan universal udara, air dan minyak. Ini dibagi menjadi dua tipe struktural inti:Tipe akting langsung 2V025 DanTipe yang dioperasikan pilot diafragma 2V130/2V250. Mengadopsi badan katup kuningan berkualitas tinggi dengan bahan penyegel premium, seri ini memiliki opsi pengaktifan tanpa tekanan, kapasitas aliran besar, respons cepat, dan kompatibilitas medium yang luas. Ini berfungsi sebagai katup kontrol fluida serba guna utama untuk sirkuit air otomatis, saluran pipa udara, sistem vakum, dan peralatan pelumasan.

2. Aturan Pengkodean Model Lengkap

 1. Logika Pengkodean Penuh: 2V - Ukuran Lubang - Port Ulir - Jenis Pengkabelan - Tegangan

 2. Contoh Pesanan Standar

     • 2V025-08-DC24V: Lubang φ2,5 mm, ulir G1/4, soket DIN standar, DC 24V

     • 2V130-15W-AC220V: Lubang φ13 mm, ulir G1/2, stopkontak kawat, AC 220V

3. Dua Tipe Struktur Inti & Pedoman Seleksi

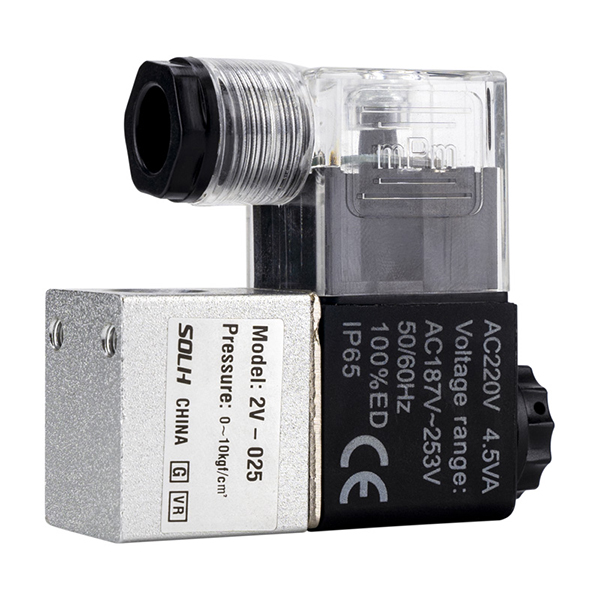

  3.1 2V025 Tipe Akting Langsung | Mulai Tekanan Nol

    Keunggulan Inti: Dapat dioperasikan sepenuhnya pada tekanan nol 0MPa

     • Prinsip Kerja: Kumparan elektromagnetik secara langsung menarik inti besi untuk membuka port katup, mewujudkan kontrol pembukaan dan penutupan penuh di bawah perbedaan tekanan nol tanpa bantuan tekanan sedang.

     • Lubang & Aliran: lubang φ2,5 mm, nilai CV = 0,23

     • Spesifikasi Pelabuhan: G1/8 (06), G1/4 (08)

     • Rentang Tekanan: 0 ~ 1.0MPa, mendukung startup tanpa tekanan

     • Bahan Penyegel: Karet fluoro VITON standar, ketahanan yang sangat baik terhadap minyak, air dan korosi asam lemah

     • Bahan Tubuh: Badan katup kuningan presisi tinggi yang ringkas

     • Skenario yang Berlaku: Kontrol fluida aliran kecil, start-stop tekanan nol/rendah, sakelar sirkuit vakum, sistem pendingin dan penyemprotan air mini

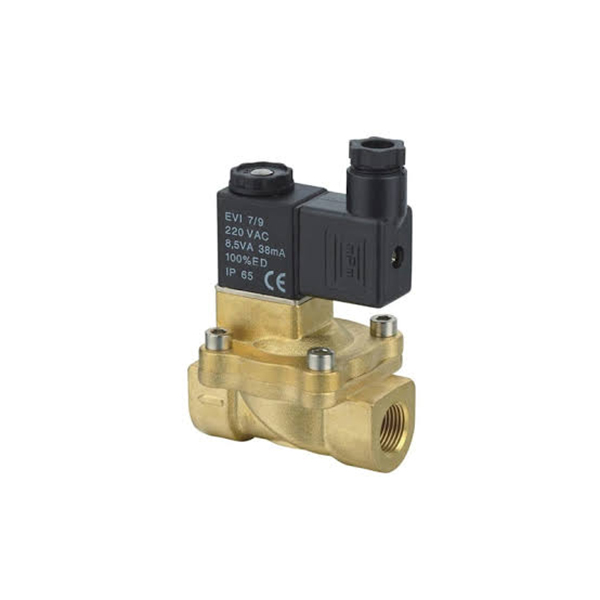

  3.2 Tipe Operasi Pilot Diafragma 2V130 / 2V250 | Mulai Tekanan Diferensial

    Fitur Inti: Aliran besar, konsumsi daya rendah, memerlukan perbedaan tekanan minimum

     • Prinsip Kerja: Pelepasan tekanan melalui lubang pilot memungkinkan tekanan sedang untuk mendorong diafragma terbuka untuk pembukaan katup.Perbedaan tekanan startup minimum: 0,05MPa (0,5bar), tidak dapat membuka di bawah tekanan nol.

     • Spesifikasi 2V130: lubang φ13mm, CV=6.2; Port: G3/8 (10), G1/2 (15)

     • Spesifikasi 2V250: lubang φ25mm, CV=13; Port: G3/4 (20), G1 inci (25)

     • Rentang Tekanan: 0,05 ~ 1,0MPa

     • Bahan Penyegel: Karet nitril NBR, optimal untuk media air murni dan udara bertekanan

     • Tubuh & Koil: Bodi kuningan tahan lama yang menebal, dipadukan dengan koil berstabilitas tinggi berdaya rendah

     • Skenario yang Berlaku: Sirkuit air aliran besar, pemasukan air kompresor udara, pasokan air boiler, kontrol on-off pipa gas/cair utama

4. Parameter Teknis Umum Terpadu

5. Perbandingan Seri 2V vs 2P | Panduan Seleksi Anti-Kesalahan

Rumus Seleksi

     Permintaan on-off tanpa tekanan → Pilih 2V025 / 2P; Aliran besar dengan tekanan air → Pilih 2V130 / 2V250; Ruang sempit & anggaran biaya rendah → Pilih katup plastik 2P

6. Skenario Aplikasi Khas

  6.1 Aplikasi 2V025

     • Kontrol on-off sumber udara generator vakum

     • Sirkuit air pendingin peralatan miniatur

     • Penyemprotan otomatis dan sistem pasokan air mikro

     • Peralatan peralihan cairan aliran kecil yang presisi

  6.2 Aplikasi 2V130 / 2V250

     • Sistem pendingin air pendingin dan industri

     • Kontrol asupan air kompresor udara

     • Sistem pengisian air otomatis boiler

     • Sakelar pipa utama pasokan udara terpusat

     • Kontrol sirkulasi air dan gas industri aliran besar

7. Aksesori Pendukung yang Cocok

     • Perawatan Sumber Udara Depan: Cocokkan filter pengatur tekanan udara seri AW untuk menstabilkan sumber udara dan menyaring kotoran

     • Pencocokan Sirkuit Vakum: Bekerja sama dengan generator vakum seri ZU untuk pemutusan sumber udara yang andal

     • Sambungan Pipa: Cocokkan fitting lurus ulir jantan sambungan cepat KQ2 untuk pemasangan perpipaan yang cepat dan bebas bocor

Ringkasan Satu Kalimat

     Katup solenoid kuningan SOLH seri 2V 2/2 arah mencakup tipe aksi langsung tanpa tekanan dan tipe yang dioperasikan pilot aliran besar, menampilkan kompatibilitas air/udara/minyak universal, respons cepat dan perlindungan IP65, memberikan solusi on-off cairan yang hemat biaya dan stabil untuk beragam sistem otomasi industri.
